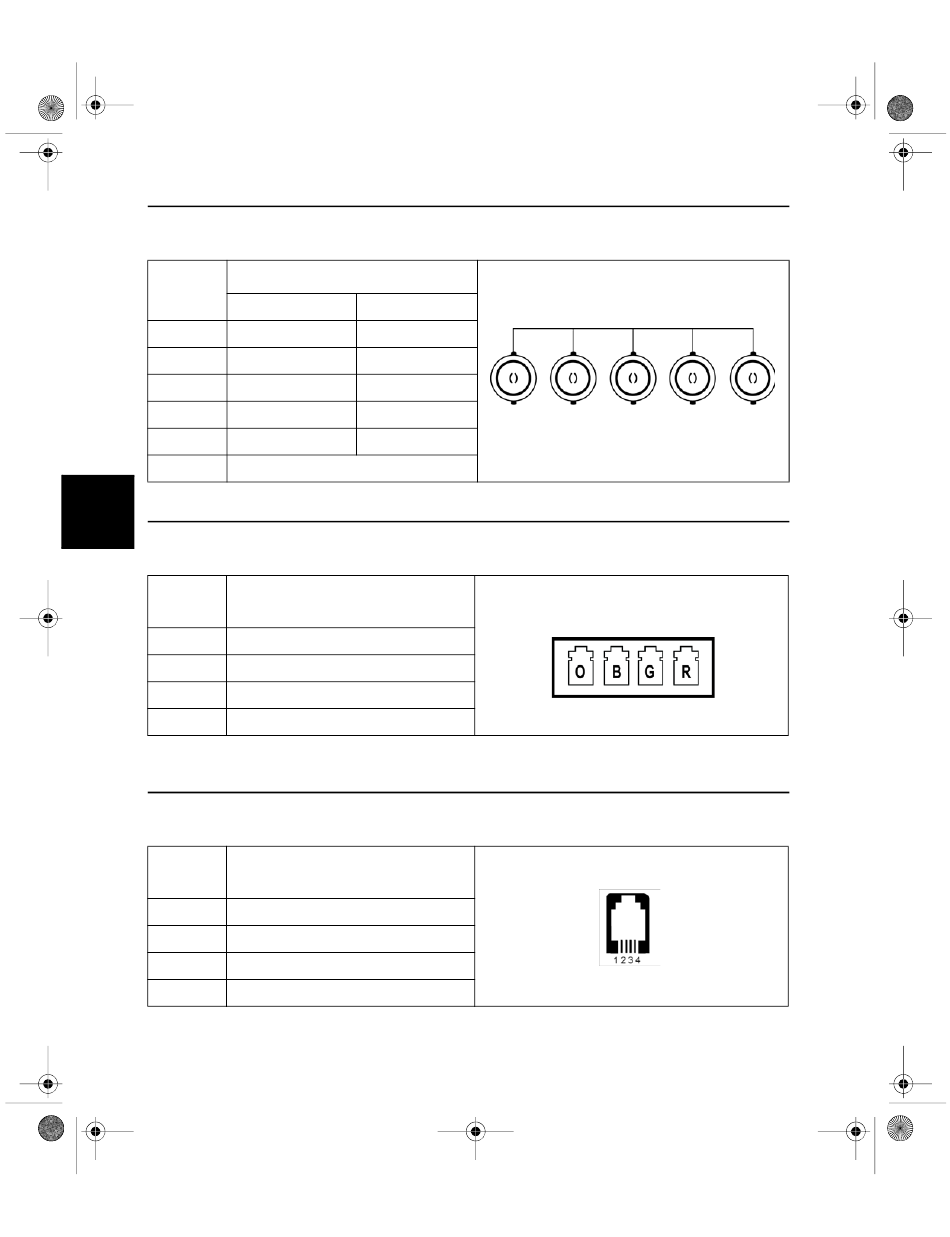

1.19 RGBHV / RGBS / YPbPr (BNC)

Nº
clavijas
1
2
3
4 H-Sync / C-Sync
5 V-Sync
6
S
1.20 ÓPTICO (sólo disponible para monitor VP4726F)
Nº
clavijas
1 Reloj ÓPTICO
2 Azul ÓPTICO
3 Verde ÓPTICO
4 Rojo ÓPTICO

1.21 GPIO

Nº
clavijas
1 Cambio de PIP
2 PIP, PBP, Selección de PB2
3 Indicador de grabación
4 Tierra
Asignación
RGBS Y Pb Pr
Rojo Pr
Verde Y
Azul Pb
Sin conexión
Sin conexión
Tierra
Asignación
Asignación
6
R/Pr G/Y B/Pb
1 2 3
1 2
S-36
C-SYNC/HS VS
4 5
3 4
