Advanced Diagnostics
Produktbeschreibung
3.2.3

Montieren des Standalone-Kits und des Advanced-Diagnostic-Moduls

Für die Montage des HD2-DM-A Diagnosemoduls siehe Kapitel 3.1.4.

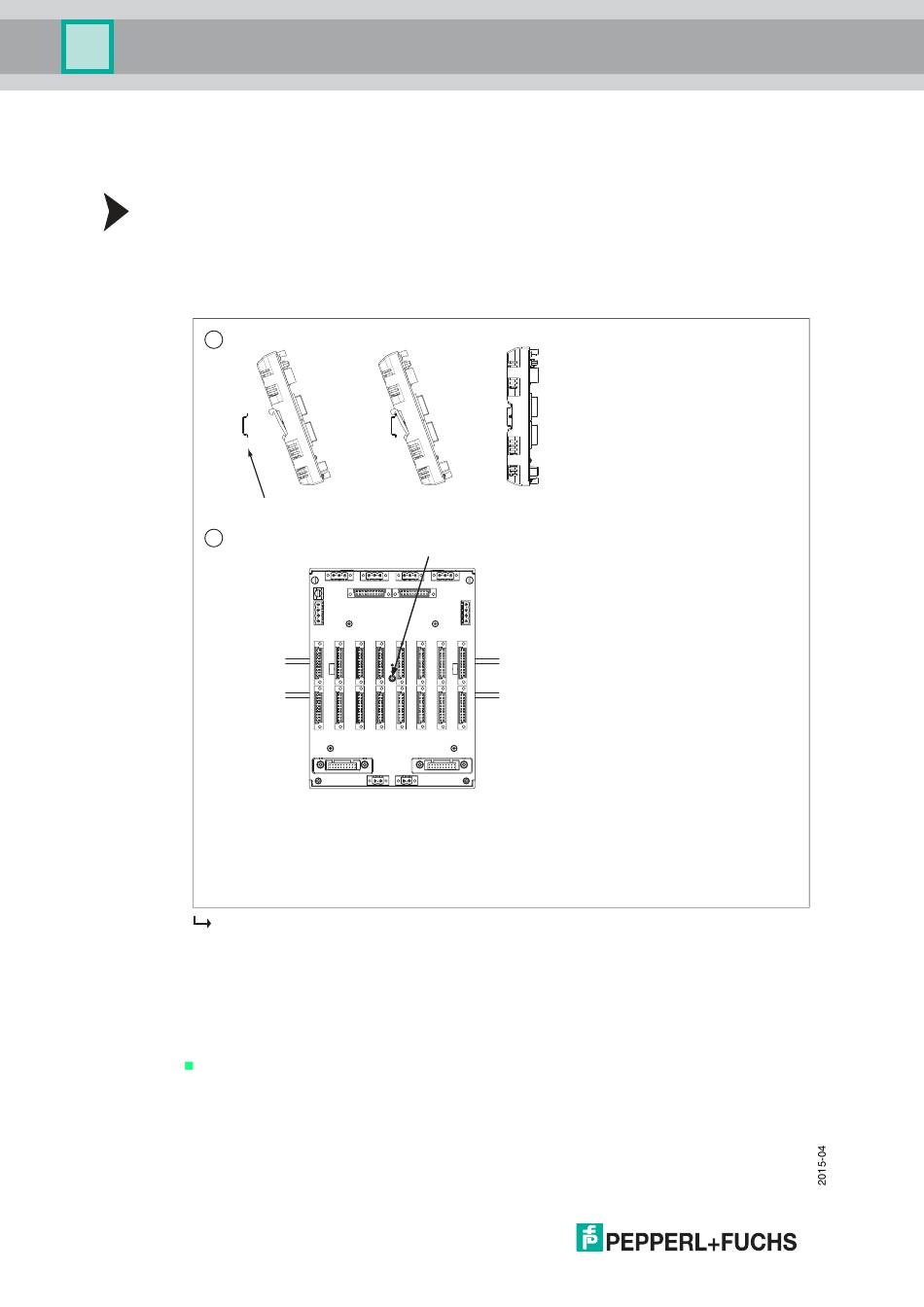

Montage von Feldbus-Motherboards auf DIN-Hutschienen

Gehen Sie für die Montage eines Motherboards auf einer DIN-Hutschiene wie folgt vor:
1. Setzen Sie das Motherboard auf die Hutschiene.
2. Ziehen Sie die Feststellschraube an, um das Motherboard auf der DIN-Schiene zu
befestigen.
1
DIN-Hutschiene
2
Das Motherboard ist jetzt montiert.
3.3

KT-MB-GT2AD.FF - Diagnostic Gateway, Kit mit Motherboard

Allgemeiner Überblick
Das FieldConnex
um auf die Daten über den Diagnostic Manager und über Prozessleitsysteme zuzugreifen.
Ethernet
Ermöglicht dem Diagnostic Manager und dem FDS/OPC-Server Zugriff auf die ADM-
Module. Es wird in erster Linie zur FDS/OPC-Integration verwendet, kann aber auch in
Verbindung mit der FOUNDATION Fieldbus H1-Schnittstelle zum Funktionsausbau des
Diagnostic Manager und für den lokalen Zugriff des FOUNDATION Fieldbus-Geräts über
einen mobilen Computer eingesetzt werden.
26
Motherboard
Befestigungsschraube
®
Diagnostic Gateway sammelt alle Daten vom ADM und bietet Schnittstellen,
