Installation
3
Installation
3.1
Montage
Module montieren
Das Modul wird mit Schnappbefestigung auf einer Hutschiene von 35 mm Breite befestigt.
2

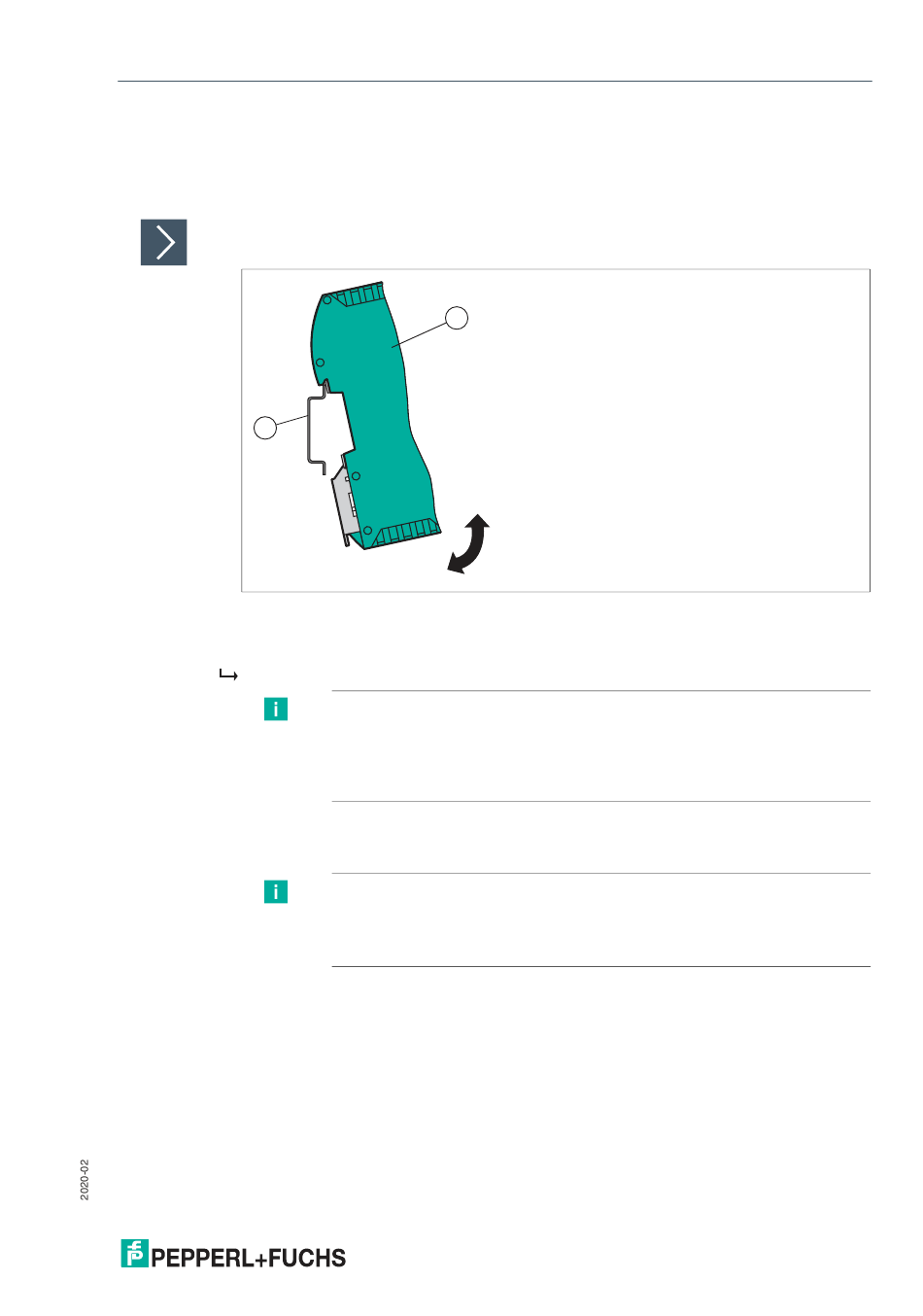

Abbildung 3.1 Montage
1.
Hängen Sie das Modul (1) von oben in die Hutschiene (2) ein und drücken Sie es nach unten
bis es einrastet.
Das Modul ist montiert.
2.
Sie müssen die Hutschiene mit der Potentialausgleichschiene des Schaltschranks verbinden.
Der Verbindungsdraht muss einen Querschnitt von mindestens 10 mm
1
Hinweis!
Wärmeabfuhr
Links und rechts neben dem Modul dürfen Sie andere Module aufreihen.
Oberhalb und unterhalb der Module müssen Sie mindestens 5 cm Freiraum für
die Wärmeabfuhr einplanen.
Hinweis!
Senkrechter Einbau
Sie können die Hutschiene auch senkrecht montieren, so dass die Module um
90° gedreht montiert werden.
2
haben.
