9 REGLAGES

9.15 MODES DE COUPE ________________________________________________________

1. Les unités de coupe fonctionnent en mode Fixe ou
Libre.
2. Le mode Fixe sert généralement à couper des
hauteurs dépassant 25 mm et il ne faut pas alors
utiliser de rouleau avant à moins que le terrain ne
soit rugueux et irrégulier.
Quand il faut utiliser un rouleau avant, relevez-le de
6 mm de plus que le rouleau arrière et utilisez-le
seulement pour des coupes qui ne rasent pas.
3. Le mode Libre sert généralement à couper des
hauteurs inférieures à 25 mm et il faut alors utiliser
un rouleau avant.
Quand un rouleau avant solide de 63 mm est requis,
la hauteur de coupe varie de 9 à 54 mm.
Quand un rouleau cannelé avant de 76 mm est
utilisé, la hauteur de coupe varie de 9 à 57 mm.
4. Pour convertir l'unité de coupe du mode Fixe au
mode Libre, retirez les composants (H) de chaque
côté de ses trois cadres.
9.16 REGLAGE DE LA HAUTEUR DE COUPE ______________________________________
1. Relevez et verrouillez les biellettes de levage en
mode de transport.
2. Pour accéder plus facilement aux régleurs de
hauteur situés sur l'extrémité du moteur des tourets
avant, Jacobsen recommande de relever l'extrémité
avant de la tondeuse de quelques centimètres, de
faire attention de ne pas endommager les flexibles
hydrauliques, d'incliner les unités de coupe avant à
90° et de les lier ensemble.
3. Sur l'unité de coupe arrière (centrale), retirez la
goupille et le collier de l'arbre et glissez l'unité en
arrière.
4. Il faut toujours régler les tourets par rapport à la
contre-lame (Chapitres
d'effectuer le réglage de la hauteur de coupe.
5. Sélectionnez le mode Fixe ou Libre et adaptez
l'unité de coupe en conséquence.
6. Desserrez les composants de fixation de la béquille
(D - Schéma 3N) puis réglez la hauteur de coupe.
(Un outil spécial accompagne les unités de coupe ;
il faut également une douille de 16 mm et un
cliquet).
fr-46
3.13 et 3.14) avant
Installez le rouleau avant et entreposez les
composants (H) pour les utiliser ultérieurement au
mode fixe.
5. Pour convertir l'unité de coupe du mode Libre au
mode Fixe, assemblez les composants (H) en
suivant l'illustration et déposez le rouleau avant ou
relevez-le.
H
H
H

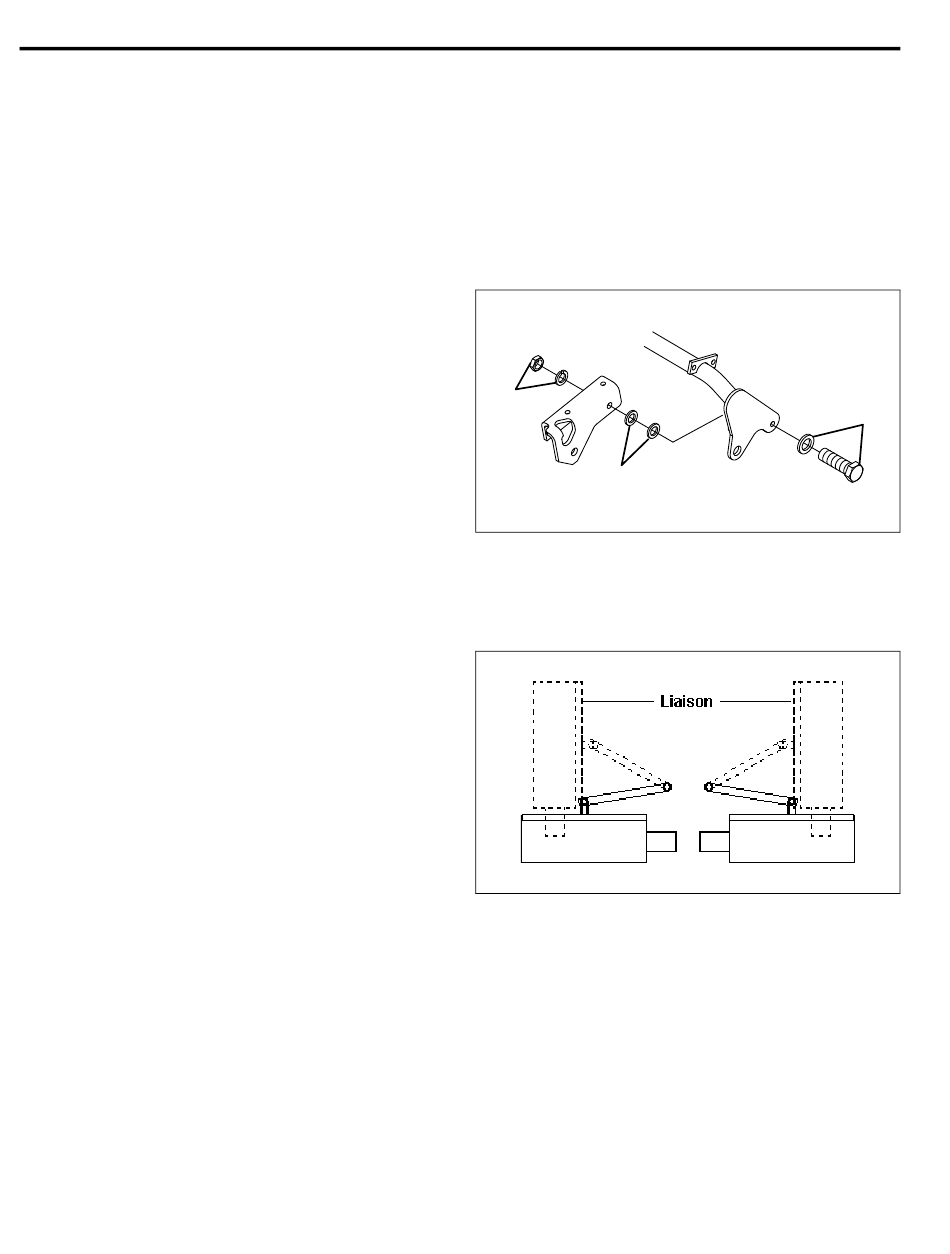

Schéma 9O
Schéma 9P
