TABLEAUX DE MAINTENANCE ET DE GRAISSAGE

7 TABLEAUX DE MAINTENANCE ET DE GRAISSAGE
7.1 GENERALITES____________________________________________________________
!
AVERTISSEMENT
Avant de nettoyer, régler ou réparer ce matériel,
débrayer tous les entraînements, abaisser les
accessoires au sol, serrer le frein de stationnement,
arrêter le moteur et retirer la clé de contact pour éviter
les blessures.
1. Nettoyez toujours les graisseurs avant et après les
avoir utilisés.
2. Utilisez toujours de la graisse répondant aux spécifi-
cations NLGI de Grade 2 LB. Appliquez-la à l'aide
7.2

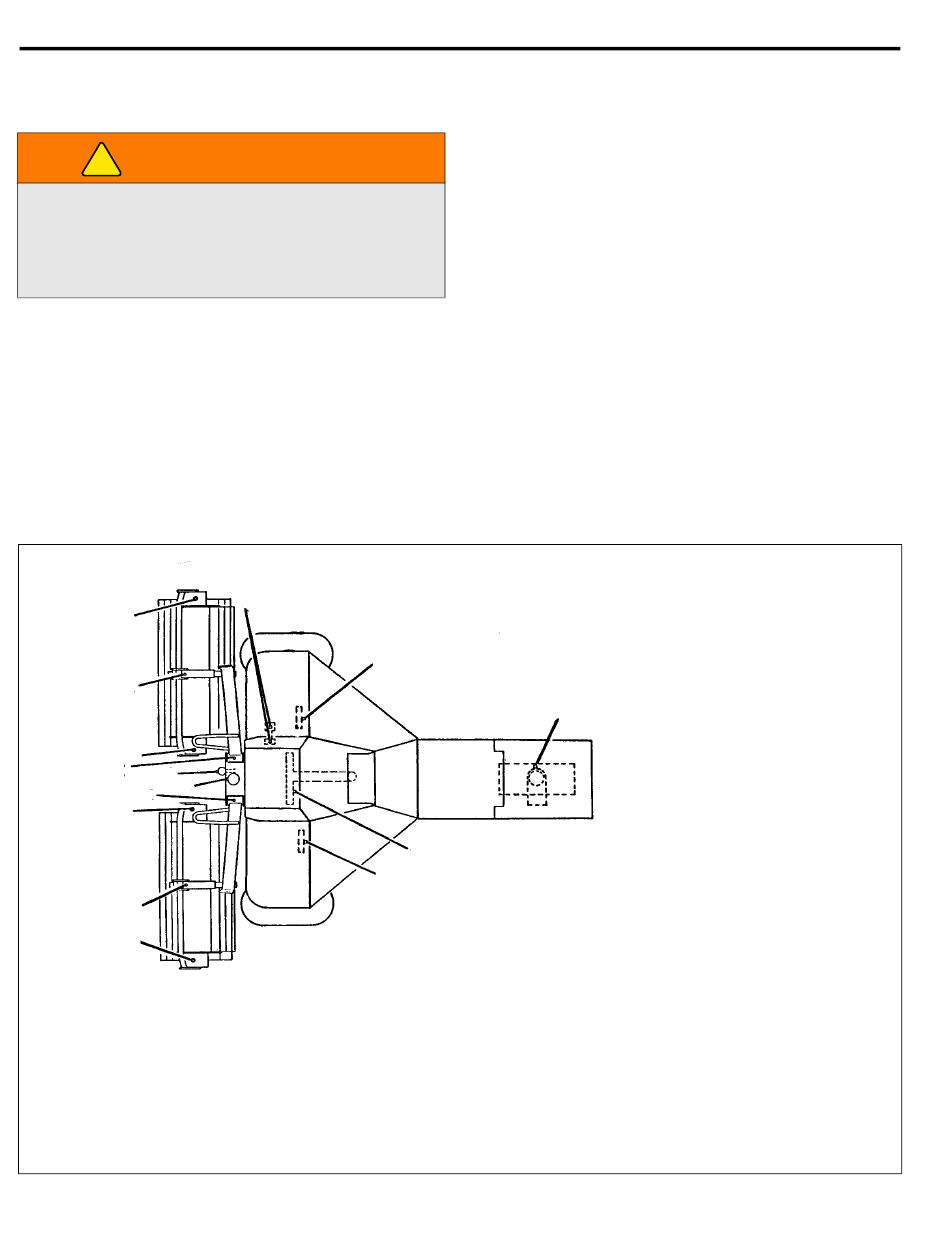

TABLEAU DE GRAISSAGE __________________________________________________

J
A
J
B
D
C
B
J
A
J
fr-30
H
F
E
F
A. Pivot de tondeuse (3 accessoires)
B. Biellettes de levage avant (2
accessoires)
C. Moyeu de manivelle
D. Cylindre hydraulique
E. Biellette de levage centrale
F. Pivot de la pédale de commande
(2 accessoires)
d'un pistolet manuel et remplissez lentement jusqu'à
ce qu'elle commence à ressortir. N'utilisez pas de
pistolets à l'air comprimé.
3. Appliquez périodiquement et légèrement de la
graisse à base de silicium sur les rails du siège.
4. Appliquez plusieurs gouttes d'huile SAE 30, toutes
les 40 heures ou quand il s'en avère nécessaire, sur
tous les leviers, pivots et points de friction non
mentionnés dans le tableau de graissage pour qu'ils
fonctionnement plus facilement.
1. Graissez les accessoires (A - F) toutes les 50 heures
et les accessoires (G - K) toutes les 100 heures.
G
G. Chape de direction
H. Roulements de l'arbre de
commande (2 accessoires)
J. Roulements de touret (6
accessoires)
K. Rouleaux (selon la demande)
