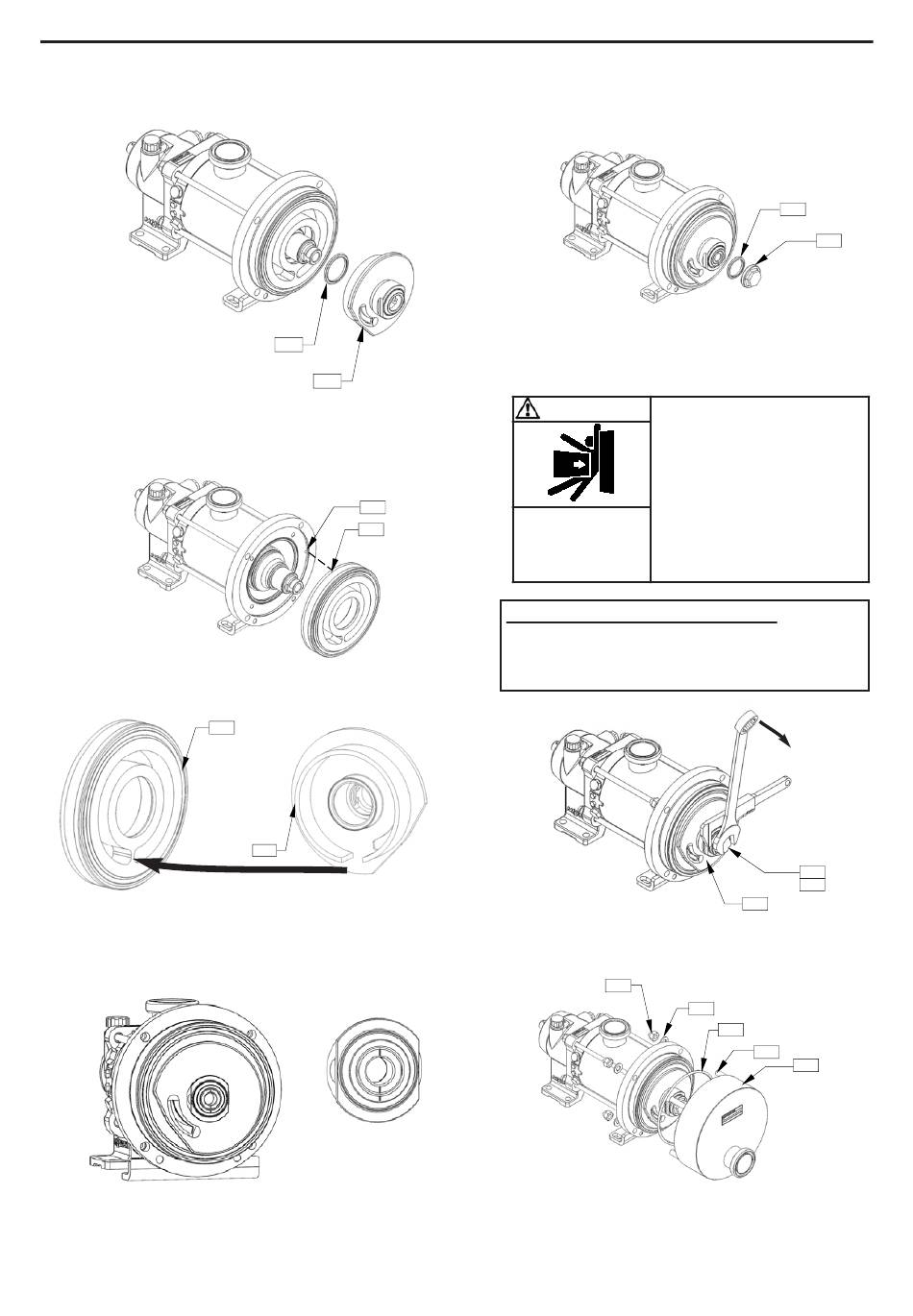

8. MONTAGE DER ZYLINDER-/KOLBEN-EINHEIT (For tsetzung)
• O-Ring 306 auf dem Antrieb positionieren.
• Zylinder 201 so ausrichten, um den Stift 118 des Gehäuses
in die Aussparung am Zylinder, (mit der Trennwand nach
unten) zu greifen.
• Kolben 301 auf den Antrieb 596 setzen. Die Nut muss sich
gegenüber der Trennwand des Zylinders befinden.
201
• Einen seitlichen Druck auf den Kolben ausüben, um ihn zu
zentrieren und in den Zylinder einzuschieben. Danach ganz
hineindrücken. Dabei ist darauf zu achten dass die Aussparung
im Kolben 301 den Stift des Antriebsblockes 596 fasst.
NT 1004-E00 02 18 SLS4 i - SLS8 i g
306
301
118
201
301
• Schraubensicherung (Loctite
das Gewinde der Kolbenmutter 304 aufbringen.
• Kolben 301 mit einem Schraubenschlüssel 50 mm oder einem
verstellbaren Schraubenschlüssel festhalten, O-Ring 305
aufsetzen und Kolbenmutter 304 festschrauben.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
Den Kolben unbedingt festhalten, denn ein
Drehen könnte den Faltenbalg beschädigen
Beim Festziehen der Mutter ein Drehmoment
von 120 Nm einhalten.
• Deckel mit Druckanschluss 401 und zugehörige O- Ring 205
wieder montierenund Gehäuse entsprechend ausrichten.
106
• Stiftschrauben 107 und Scheiben 406 einsetzen. Dann, die
4 Muttern M12 106 mit einem Drehmoment von 50 Nm anziehen.
*
Loctite
21/31
®
243* oder gleichwertig) auf
305
304
304
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
304
305
301
406
205
107
401
®
