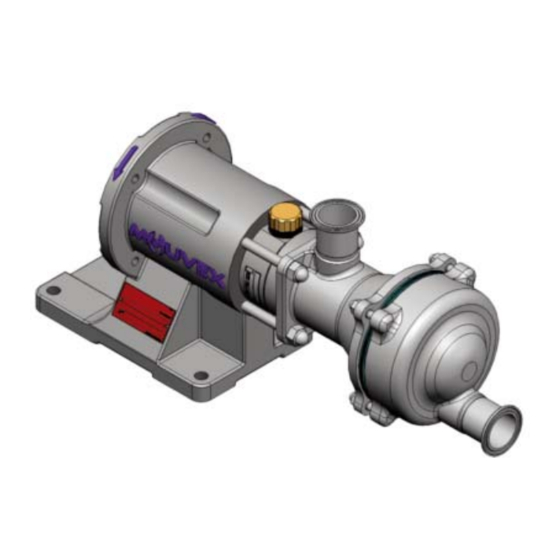

SLS1 i - SLS2 i - SLS3 i
Pumpen der SL‐Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen
Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne vor‐
herige Zustimmung von MOUVEX erlischt die
Z.I. La Plaine des Isles - F 89000 AUXERRE - FRANCE
Tel. : +33 (0)3.86.49.86.30 - Fax : +33 (0)3.86.49.87.17
contact@mouvex.com - www.mouvex.com
PUMPEN
GEWÄHRLEISTUNG :
Gewährleistung.
BETRIEBSANLEITUNG 1004-F00 g
Rubrik
1004
Gültig ab
September 2018
Ersetzt
Oktober 2017
Übersetzung der
Originalbetriebsanleitung
INSTALLATION
BETRIEB
WARTUNG
Ihr Händler :
Werbung
Verwandte Anleitungen für MOUVEX SLS1 i
Inhaltszusammenfassung für MOUVEX SLS1 i
- Seite 1 September 2018 Ersetzt Oktober 2017 Übersetzung der Originalbetriebsanleitung PUMPEN SLS1 i - SLS2 i - SLS3 i INSTALLATION BETRIEB WARTUNG GEWÄHRLEISTUNG : Pumpen der SL‐Serie unterliegen einem Gewährleistungszeitraum von 24 Monaten innerhalb der in unseren Allgemeinen Geschäftsbedingungen genannten Grenzen. Im Falle einer anderen Verwendung als in den Anweisungen vorgesehen und ohne vor‐...
- Seite 2 10. KONFORMITÄTSERKLÄRUNG ....35 HINWEIS Kennzeichnung wichtiger und zu beachtender Anweisungen. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 2/35...
- Seite 3 (without) [14,98] [8,445] [9,252] [3,543] [4,331] 380,5 214,5 DIN 11851 [1,575] [1,693 x 0,098] [14,98] [8,445] [9,252] [3,858] [4,646] [42] 241,5 [15,236] [8,701] [9,508] [3,858] [4,646] NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 3/35...
- Seite 4 380,5 214,5 238,5 DIN 11864 [1,575] [3,228] [1,614 x 0,059] [0,354] [2,559] [14,98] [8,445] [3,858] [4,803] [9,39] [51] BF A DN40 [15,236] [8,701] [3,858] [4,803] [9,646] NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 4/35...
- Seite 5 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 5/35...
- Seite 6 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 6/35...
- Seite 7 (without) [14,98] [8,445] [9,252] [3,543] [4,331] 380,5 214,5 DIN 11851 [1,575] [1,693 x 0,098] [14,98] [8,445] [9,252] [3,858] [4,646] [29] 241,5 [15,236] [8,701] [9,508] [3,858] [4,646] NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 7/35...
- Seite 8 380,5 214,5 238,5 DIN 11864 [1,575] [3,228] [1,614 x 0,059] [0,354] [2,559] [14,98] [8,445] [3,858] [4,803] [9,39] [38] BF A DN40 [15,236] [8,701] [3,858] [4,803] [9,646] NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 8/35...
- Seite 9 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 9/35...
- Seite 10 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 10/35...
- Seite 11 POSITION DER EINGANGSANSCHLÜSSE : EINGANGSANSCHLÜSSE : ODER FLÜS- SIG-KEIT DAMPF Einganganschlüsse an einer oder zwei Position(en) möglich. In dieser Position ist das Erwärmen weniger effizient. FLÜSSIG- KEIT NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 11/35...
- Seite 12 Dichtungen FKM und FEP (Kern FKM, Mantel PTFE) : 180°C. ACHTUNG : Die Temperatur des geförderten Mediums darf 110°C nicht übersteigen. FÜR ATEX-PUMPEN SIEHE BETRIEBSANLEITUNG NR. 1071. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 12/35...
- Seite 13 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 13/35...
- Seite 14 1. ABMESSUNGEN (For tsetzung) NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 14/35...
- Seite 15 Durchmesser der Saugleitung 3 x D Der Durchmesser sollte mindestens dem Anschlussmaß der Pumpe entsprechen bzw. größer sein, wenn die Förderbedingungen dies verlangen. 0 x D NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 15/35...
- Seite 16 Tiefpunkte in der Rohrleitung vermieden oder mit Die Pumpe mit niedriger Drehzahl laufen lassen. Ablassventilen ausgerüstet werden. Hinweis : Falls die Pumpe entgegengesetzt läuft, führt das zu keiner Beschädigung der Pumpe. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 16/35...
- Seite 17 VERURSACHEN. Gefährlicher Druck kann Wenn das Aggregat in einer Lebensmittelanwendung Körperverletzungen eingesetzt ist, wird empfohlen, erhöhte Grundrahmen für oder Sachschäden eine bessere Reinigung zu verwenden. verursachen. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 17/35...
- Seite 18 Kabel, die der Spannung entsprechen und achten Sie beim Anschließen besonders auf Festsitz der elektris- chen Kontakte. Die Motoren sind durch geeignete Schutzschalter und Sicherungen zu schützen. Vorgeschriebene Erdungen anschließen. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 18/35...
- Seite 19 Für das Fördern von reinem Wasser während des Dabei ist dem Entleeren der Pumpe (Fördermedium) Prozesses oder der Reinigung bitte vorher MOUVEX und des Antriebsblocks (Schmiermittel) besondere konsultieren. Aufmerksamkeit zu schenken. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 19/35...
- Seite 20 Bypassleitung fließt. Reinigungsmenge beträgt 10 m Dieser Durchfluss gilt für schwierige Reinigungs - vorgänge (klebende und dickflüssige Medien). Für einfa- chere Reinigungsvorgänge kann er reduziert werden. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 20/35...
- Seite 21 Reinigungsdruck bis 6 barg betragen. Max. Druck 6 barg SLS-Pumpe Die SLS-Pumpe wird während der Anlagenreinigung ge- stoppt. SLS-Pumpe Die Pumpe darf sich in dieser Phase nicht drehen. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 21/35...
- Seite 22 Wasser bei Raumtemperatur. Mehrere 1 bis 2 Minuten dauernde Zyklen. Diese Spülvorgänge beseitigen alle Säurespuren. Während aller CIP-Phasen muss die durchschnittliche Durchflussgeschwindigkeit der Reinigungsmittel in der Leitung 1.5 bis 3 m/s betragen. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 22/35...
- Seite 23 • M10 : ....30 Nm • M30 (Kolbenmutter) : ..40 Nm NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 23/35...
- Seite 24 Mutter 309 mit einem Schraubenschlüssel 36 mm lösen. Achtung : Den Kolben unbedingt festhalten, denn eine Drehung könnte die Beschädigung des Faltenbalges zur Folge haben. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 24/35...
- Seite 25 ANTRIEBSBLOCK NUR MIT TRANSPORTPLATTE LAGERN, UM DIE DRUCKSCHALTER-GRUPPE UND DIE VERBINDUNGEN ZU SCHÜTZEN. STOSSEINWIRKUNG UND VERSCHRAMMEN DES FALTEN- BALGS UND DES DRUCKSCHALTERS VERMEIDEN. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 25/35...
- Seite 26 Dabei sind Beschädigungen anderer Oberflächen durch Kratzer zu vermeiden. Der Kolben muss nach der Behandlung folgendes Aussehen erhalten : * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 26/35...
- Seite 27 Stutzen nach unten. Der Zylinder kann auch mit dem Stutzen nach oben mon- tiert werden, dann kann die Pumpe aber nicht entleert werden. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 27/35...
- Seite 28 Beim Festziehen der Mutter 309 das Anzugsdrehmoment von 40 Nm einhalten. • Deckel 400 wieder montieren und Anschluß entspre- chend ausrichten. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 28/35...
- Seite 29 Drehmoment 5,5 Nm festziehen. NICHT VERGESSEN, DIE SCHUTZPLATTE 922A BEIM WIEDER- EINBAU DES GEHÄUSES EINZUSETZEN. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 29/35...
- Seite 30 * 243 oder gleichwertig) zu versehen (4 x M10, Anzugsdrehmoment 30 Nm). ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS ABZIE- HEN. * Loctite ® ist eine eingetragene Handelsmarke. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 30/35...
- Seite 31 • Belüftungsventil 715 wieder einschrauben. * Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage erhältlich) : CS05 Lebensmittel- Synthetiköl CS23 Öl ohne Silikon für Antriebsblock * Von Kunden verwendete Öle. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 31/35...
- Seite 32 Wenn die Lagerung im Gebäude nicht möglich ist, muss das Aggregat so abgedeckt werden, daß direkte Sonneneinstrahlung und Wettereinwirkungen verhindert werden. Die Pumpenwelle sollte alle 2 Monate mit der Hand einige Umdrehungen gedreht werden. NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 32/35...
- Seite 33 Pumpe zieht Luft (Deckeldichtungen, Flanschdichtungen… überprüfen). 3-2-2 b. die Pumpe ist verschlissen und die interne Abdichtung unzureichend (Kolbenlager oder Kolben/ Zylinder verschlissen, Radialfedern, verschlissene Zylinder-Trennwand oder Welle gebrochen). NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 33/35...
- Seite 34 Ursache für diese Störung kann auch einfach ein deutlich überhöhter Stromverbrauch wegen eines falschen Anschlusses des Motors sein (zum Beispiel Drehstrommotor, der nur auf 2 Phasen läuft). NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 34/35...
- Seite 35 10. KONFORMITÄTSERKLÄRUNG NT 1004-F00 09 18 SLS1 i - SLS2 i - SLS3 i g 35/35...
