7. MONTAGE DER ZYLINDER-/KOLBEN-EINHEIT

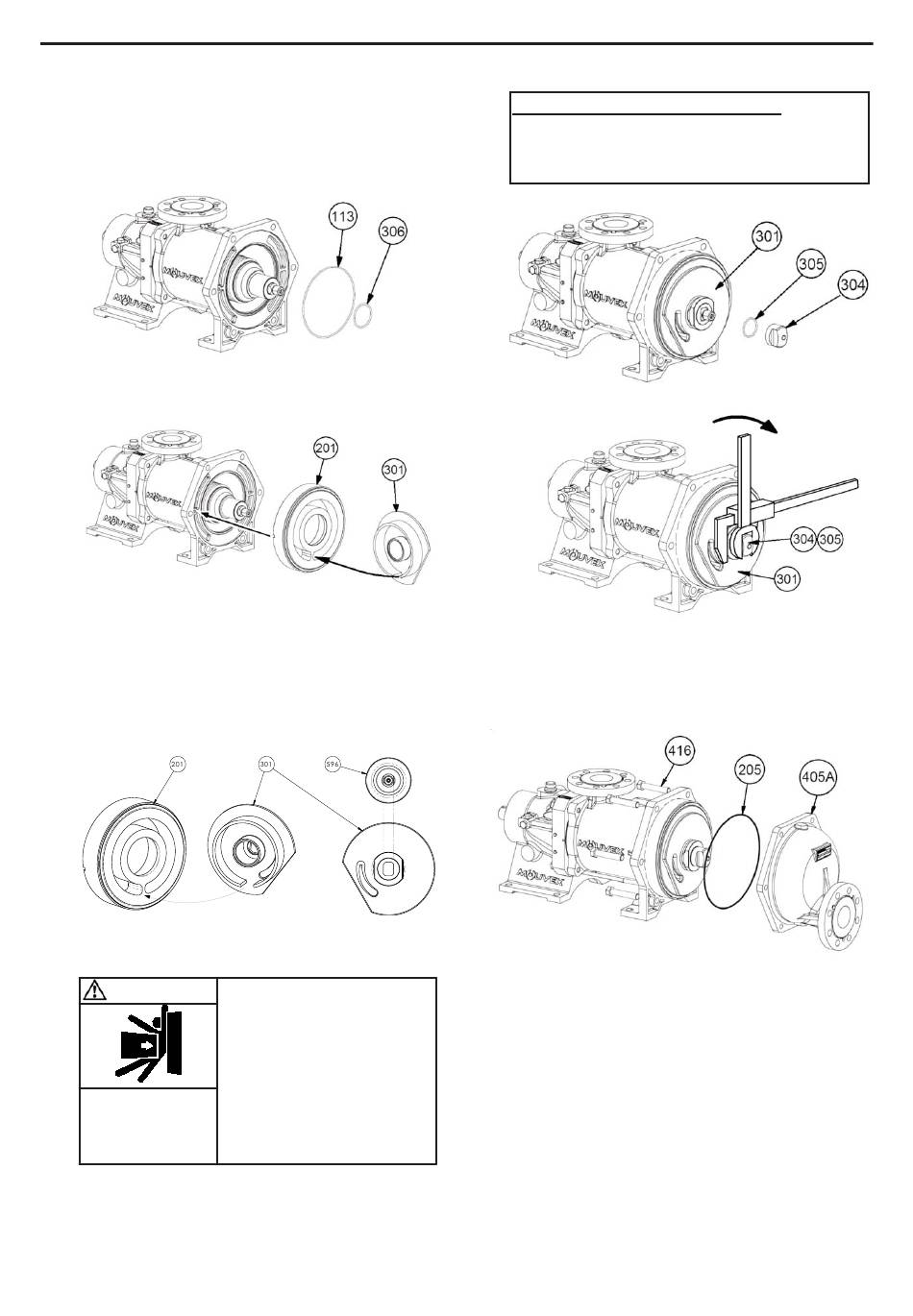

• Zustand der O-Ring 205, 305, 306 und 113 prüfen und erfor-
derlichenfalls auswechseln.
• O-Ring 113 auf dem großen Flansch und O-Ring 306 auf
dem Antrieb positionieren.
• Zylinder 201 so ausrichten, dass der Stift des Gehäuses in
die Aussparung am Zylinder greift.
• Kolben 301 auf den Antrieb 596 setzen. Die Nut muss sich
gegenüber der Trennwand des Zylinders befinden.
• Einen seitlichen Druck auf den Kolben ausüben, um ihn zu
zentrieren und in den Zylinder einzuschieben. Danach ganz
hineindrücken. Dabei ist darauf zu achten, dass das Langloch
des Kolbens in die beiden Vertiefungen am Ende des Antriebs
596 einrastet.
• Schraubensicherung (Loctite
Gewinde des Antriebs 596 aufbringen.
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
• Kolben 301 mit einem Schraubenschlüssel 70 mm oder einem
verstellbaren Schraubenschlüssel aufsetzen Mutter 304 fest-
schrauben und festhalten, O-Ring 305.
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g
® 243* oder gleichwertig) auf das
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
Den Kolben unbedingt festhalten, denn ein
Drehen könnte den Faltenbalg beschädigen
Beim Festziehen der Mutter ein Drehmoment
von 200 Nm einhalten.
• Deckel mit Druckanschluss 405B und O-Ring 205 wieder
montieren.
• Die 6 Schrauben und Scheiben 416 mit einem Drehmoment
M16 von 90 Nm festschrauben.
* Loctite
