3.1 Dimensionierung der Installation

3.1.1 Pumpe
Damit die MOUVEX-Pumpe ihrem Einsatzzweck hinsicht-
lich der Leistungsparameter als auch der Lebensdauer
entspricht, ist es notwendig, den Pumpentyp, die Drehzahl
sowie die verwendeten Materialien in Abhängigkeit vom
Volumenstrom, der Installations- bzw. Betriebsbedingungen
auszuwählen.
Unser Technischer Kundendienst steht Ihnen jederzeit
für die notwendigen Auskünfte zur Verfügung.

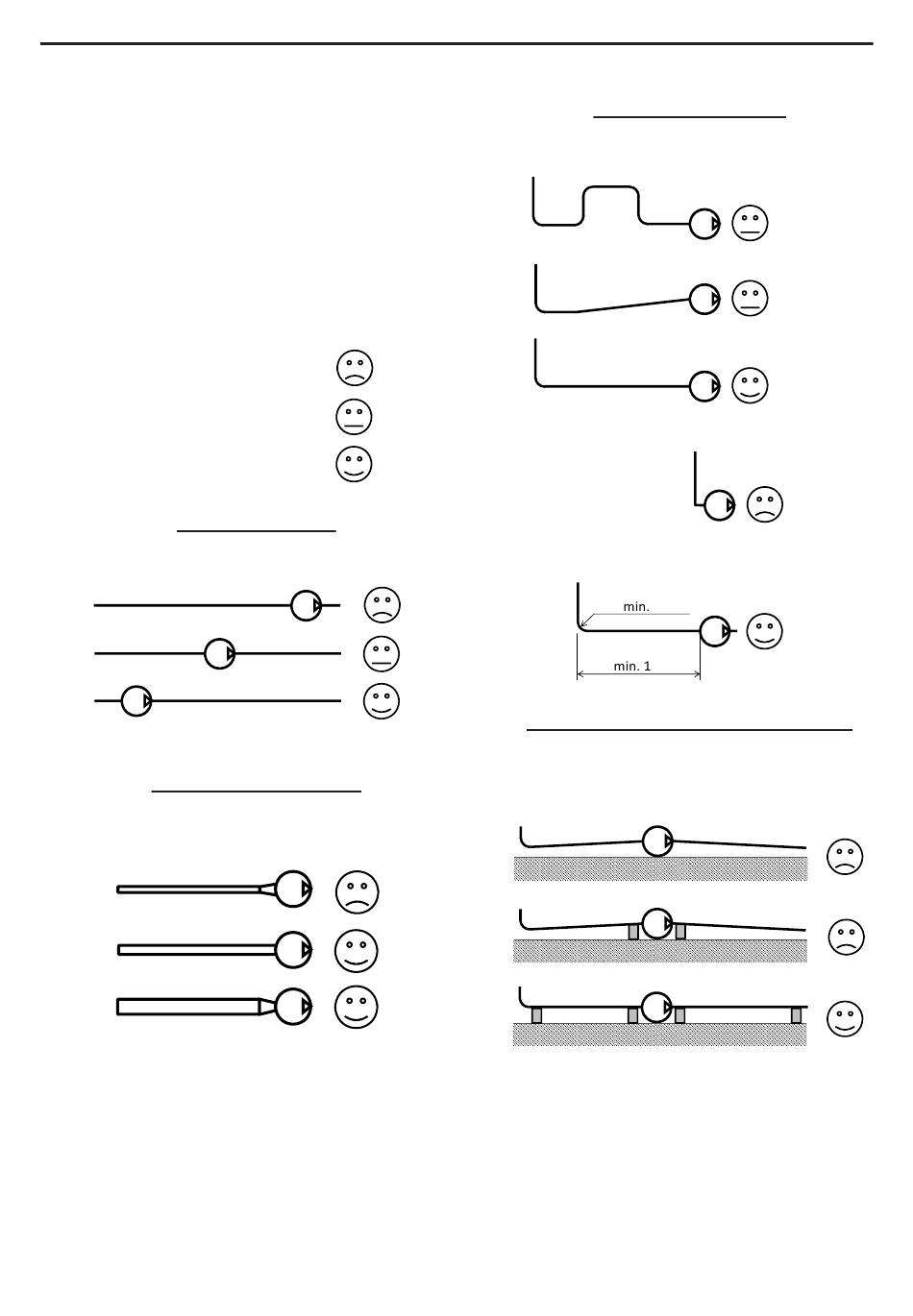

3.1.2 Leitungen
Nicht empfohlen
Wenn möglich zu vermeiden
Empfohlen
Länge der Saugleitung
Sie muss so kurz wie möglich sein.
Durchmesser der Saugleitung
Der Durchmesser sollte mindestens dem Anschlussmaß
der Pumpe entsprechen bzw. größer sein, wenn die
Förderbedingungen dies verlangen.
NT 1004-E00 02 18 SLS4 i - SLS8 i g

3. INSTALLATION

Die Abdichtungen überprüfen, um einen unbeabsichtig-
ten Lufteintritt zu verhindern.
Die Pumpe darf nicht die Rohrleitungen tragen und auch
keiner Spannung ausgesetzt werden, die vom Gewicht
der Rohrleitungen oder ihrer Ausdehnung bewirkt wer-
den. Für letztere Kompensatoren vorsehen.
9/31
Gestaltung der Saugleitung
--------------------------------------------------------------------
R = 3 x D
L = 0 x D
Ausrichtung und Auffangen der Rohrleitungen
