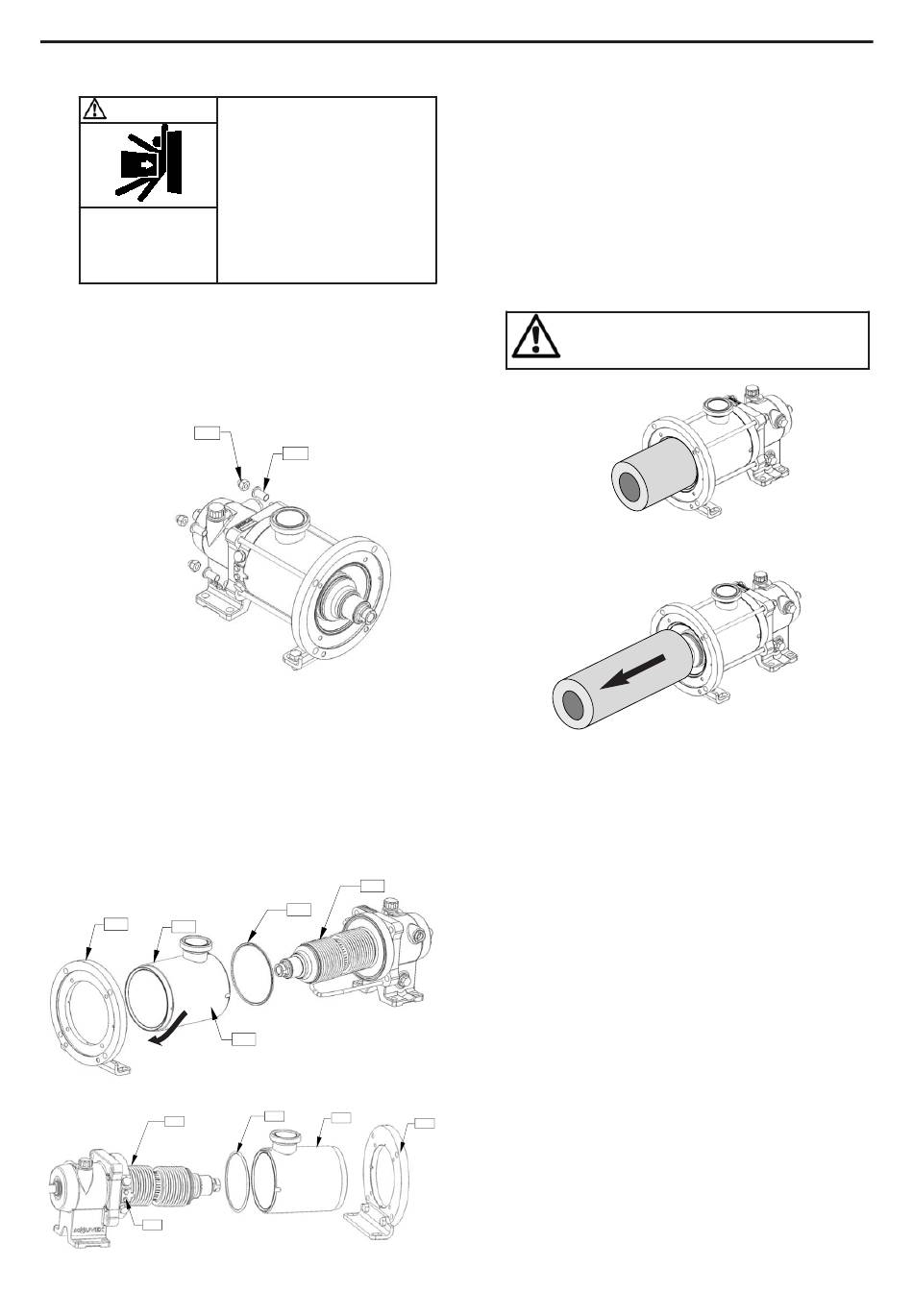

Austausch Des Antriebes - MOUVEX SLS4 i Betriebsanleitung

WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
• Zylinder-/Kolben-Einheit ausbauen (siehe entsprechenden
Abschnitt).
• Die 2 Befestigungsschrauben vom Pumpenfuß 108 abschrau-
ben.
• Auf der Antriebsseite die 4 Hutmuttern 115 und die 4
Scheiben 123 lösen.
115
• Mit einem Gummihammer vorsichtig auf den Gehäuse-
flansch schlagen, um das Gehäuse 101 vom Antriebsblock
596 zu lösen.
• Gehäuse 101 abnehmen. Dabei darauf achten, dass der
Faltenbalg nicht beschädigt wird.
• O-Ring 113 abziehen.
• Faltenbalg überprüfen : Bei Anzeichen auf Stoßspuren,
Schrammen oder Verwindungen ist der Faltenbalg auszu-
wechseln.
104
101
596
922
NT 1004-E00 02 18 SLS4 i - SLS8 i g

9. AUSTAUSCH DES ANTRIEBES

VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
123
596
113
114
113
101
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge zur
Demontage. Dabei auf korrekten Sitz des O-Rings 113, des
Anbauteils 922 und des Stifts 117 achten. Die 4 Hutmuttern
M10 115 mit Schraubensicherung (Loctite
gleichwertig) versehen und mit Drehmoment 30 Nm.
Ersatz-Antriebsblöcke werden mit einem Schaumstoffschutz
für den Faltenbalg geliefert. Wir empfehlen, diesen Schutz bis
zur Montage des Gehäuses nicht zu entfernen.
ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS
ABZIEHEN.
104
22/31
*
Loctite ® ist eine eingetragene Handelsmarke.
® 243* oder
