Beschreibung des Geräts
SBM IR-Modul - Montageanweisung
3.2

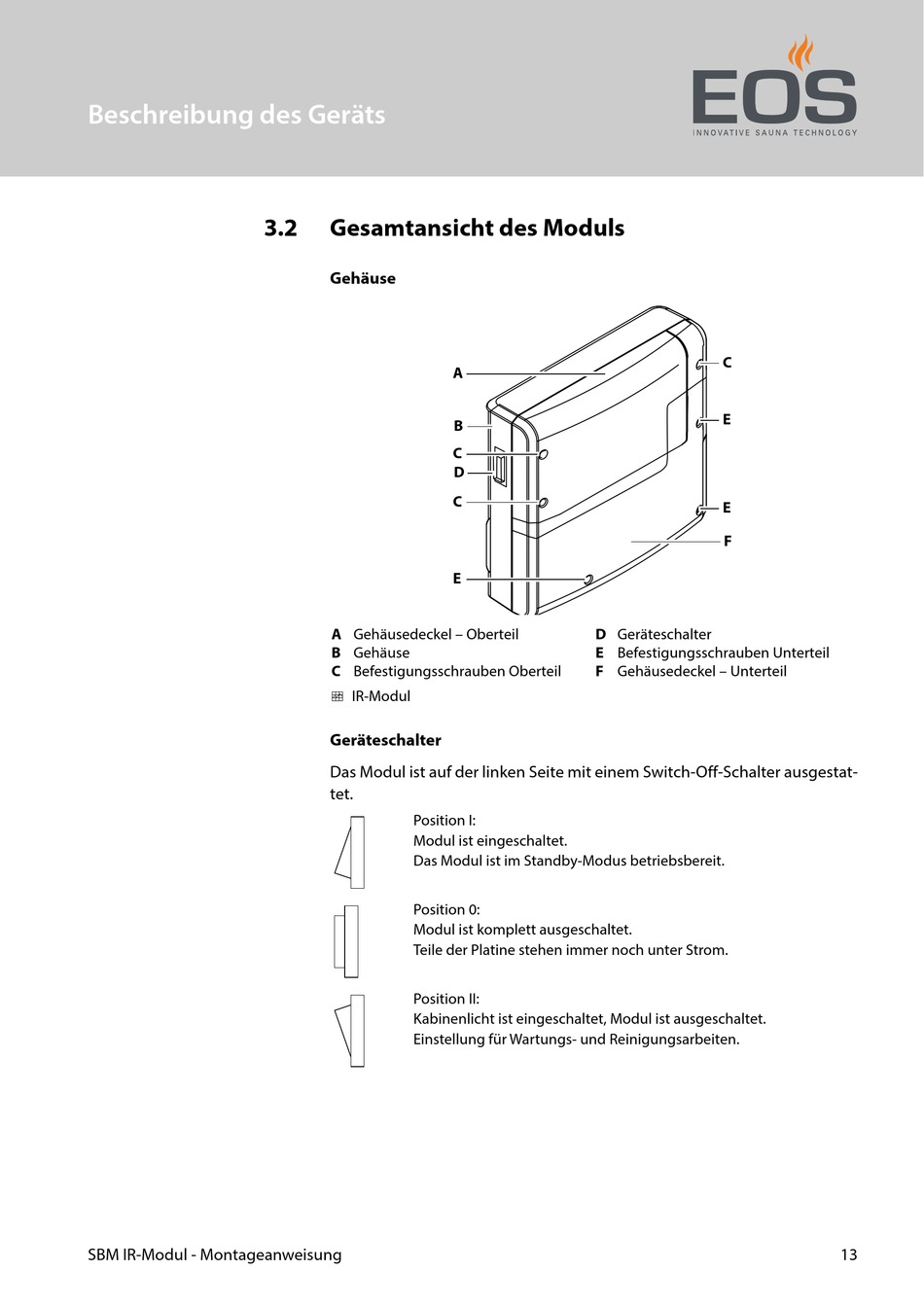

Gesamtansicht des Moduls

Gehäuse
A Gehäusedeckel – Oberteil
B Gehäuse
C Befestigungsschrauben Oberteil
 IR-Modul
Geräteschalter
Das Modul ist auf der linken Seite mit einem Switch-Off-Schalter ausgestat-
tet.
Position I:
Modul ist eingeschaltet.
Das Modul ist im Standby-Modus betriebsbereit.
Position 0:
Modul ist komplett ausgeschaltet.
Teile der Platine stehen immer noch unter Strom.
Position II:
Kabinenlicht ist eingeschaltet, Modul ist ausgeschaltet.
Einstellung für Wartungs- und Reinigungsarbeiten.
A
B
C
D
C
E
D Geräteschalter
E Befestigungsschrauben Unterteil
F Gehäusedeckel – Unterteil
C
E
E
F
