DE

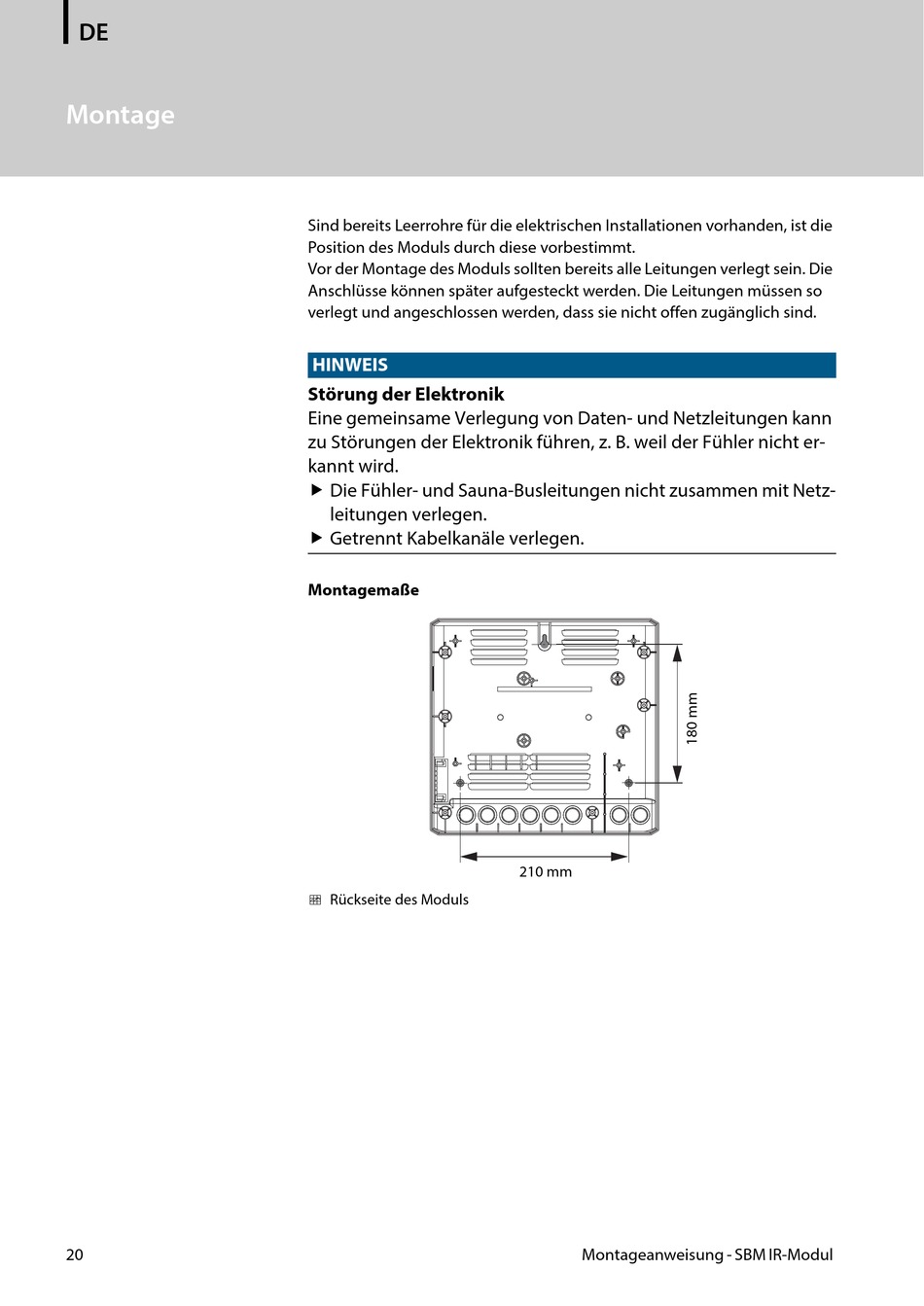

Montage
20
Sind bereits Leerrohre für die elektrischen Installationen vorhanden, ist die
Position des Moduls durch diese vorbestimmt.
Vor der Montage des Moduls sollten bereits alle Leitungen verlegt sein. Die
Anschlüsse können später aufgesteckt werden. Die Leitungen müssen so
verlegt und angeschlossen werden, dass sie nicht offen zugänglich sind.
HINWEIS
Störung der Elektronik
Eine gemeinsame Verlegung von Daten- und Netzleitungen kann
zu Störungen der Elektronik führen, z. B. weil der Fühler nicht er-
kannt wird.
Die Fühler- und Sauna-Busleitungen nicht zusammen mit Netz-
leitungen verlegen.
Getrennt Kabelkanäle verlegen.
Montagemaße
Rückseite des Moduls
210 mm
Montageanweisung - SBM IR-Modul
