Installation
A
A Anschluss Hauptversorgung
B Anschluss für geschaltete IR-Emitter
C Sicherung F2 (T4A H 250 V)
D Anschlüsse für dimmbare IR-Emitter
E Anschluss Netzteil
F STB/Brücke
Platine IR-Modul
SBM IR-Modul - Montageanweisung
5.2

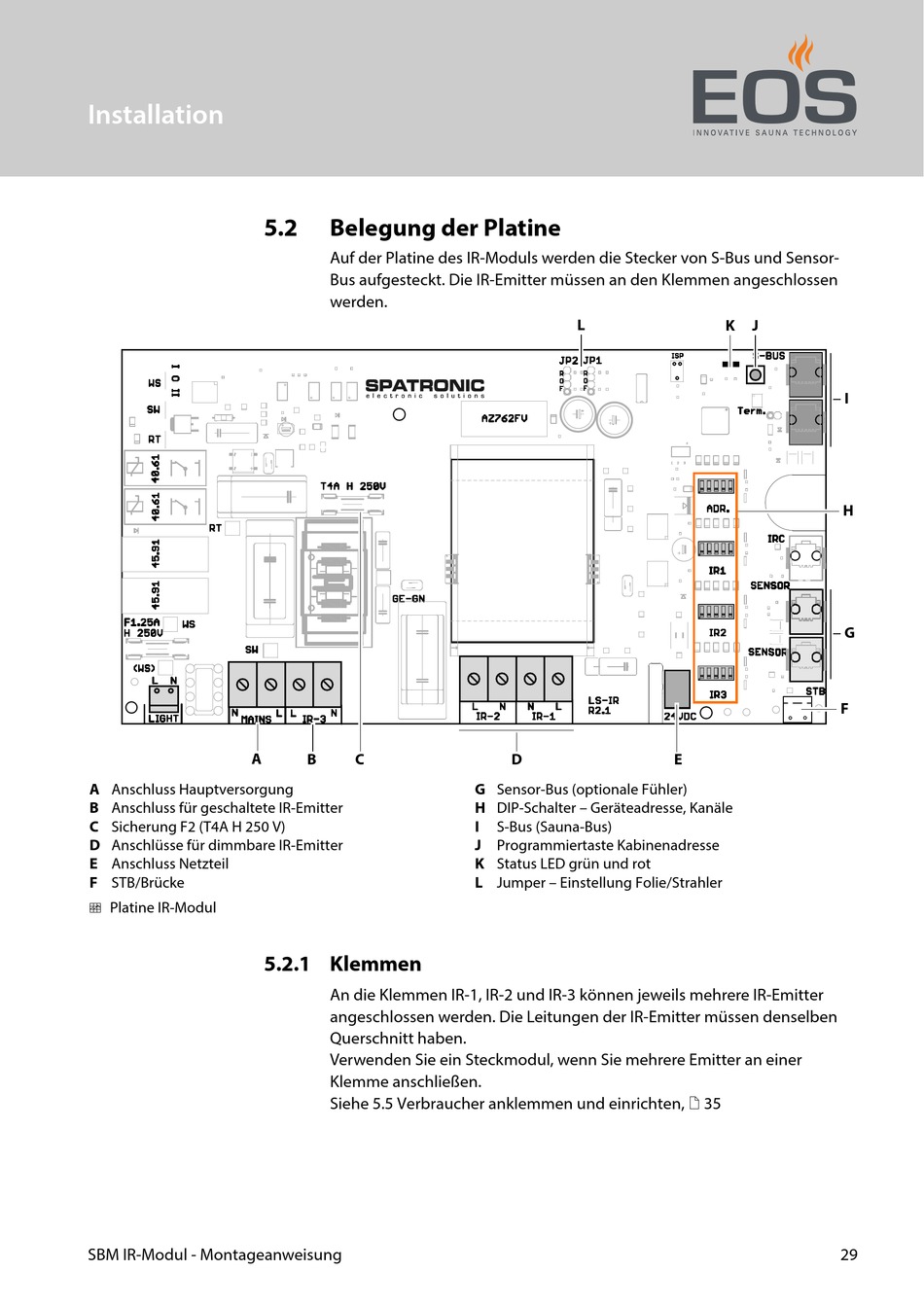

Belegung der Platine
Auf der Platine des IR-Moduls werden die Stecker von S-Bus und Sensor-
Bus aufgesteckt. Die IR-Emitter müssen an den Klemmen angeschlossen
werden.
B
C
5.2.1 Klemmen
An die Klemmen IR-1, IR-2 und IR-3 können jeweils mehrere IR-Emitter
angeschlossen werden. Die Leitungen der IR-Emitter müssen denselben
Querschnitt haben.
Verwenden Sie ein Steckmodul, wenn Sie mehrere Emitter an einer
Klemme anschließen.
Siehe 5.5 Verbraucher anklemmen und einrichten, 35
L
D
G Sensor-Bus (optionale Fühler)
H DIP-Schalter – Geräteadresse, Kanäle
I
S-Bus (Sauna-Bus)
J Programmiertaste Kabinenadresse
K Status LED grün und rot
L Jumper – Einstellung Folie/Strahler
K
J
I
H
G
F
E
