DE
Montage
22
Zug gesichert werden, wenn sie nicht in einem Kabelkanal oder in
einem Rohr geführt werden.
 Die Leitungen können zwischen der Isolierung und der Außenwand der
Kabinen verlegt werden. Sie werden dann von hinten in das Gehäuse
geführt.
Für beide Varianten muss die Isolierung der Kabine so ausgelegt sein, dass
im Bereich der Kabelverlegung keine Temperaturen über 75° C auftreten
können.

4.3.2 Modul montieren

Erforderliche Handlungsschritte:
 Montage vorbereiten,  22
 Gehäusedeckel abnehmen,  22
 Modul montieren,  23
Werkzeuge + Material
 Bohrer
 Holzschrauben 4 x 25 mm
 Montage auf fester Wand: Schrauben 4 x 25 mm und passende Dübel
 Montage vorbereiten
Montageort festlegen.
1
Leitungen verlegen.
2
 Gehäusedeckel abnehmen

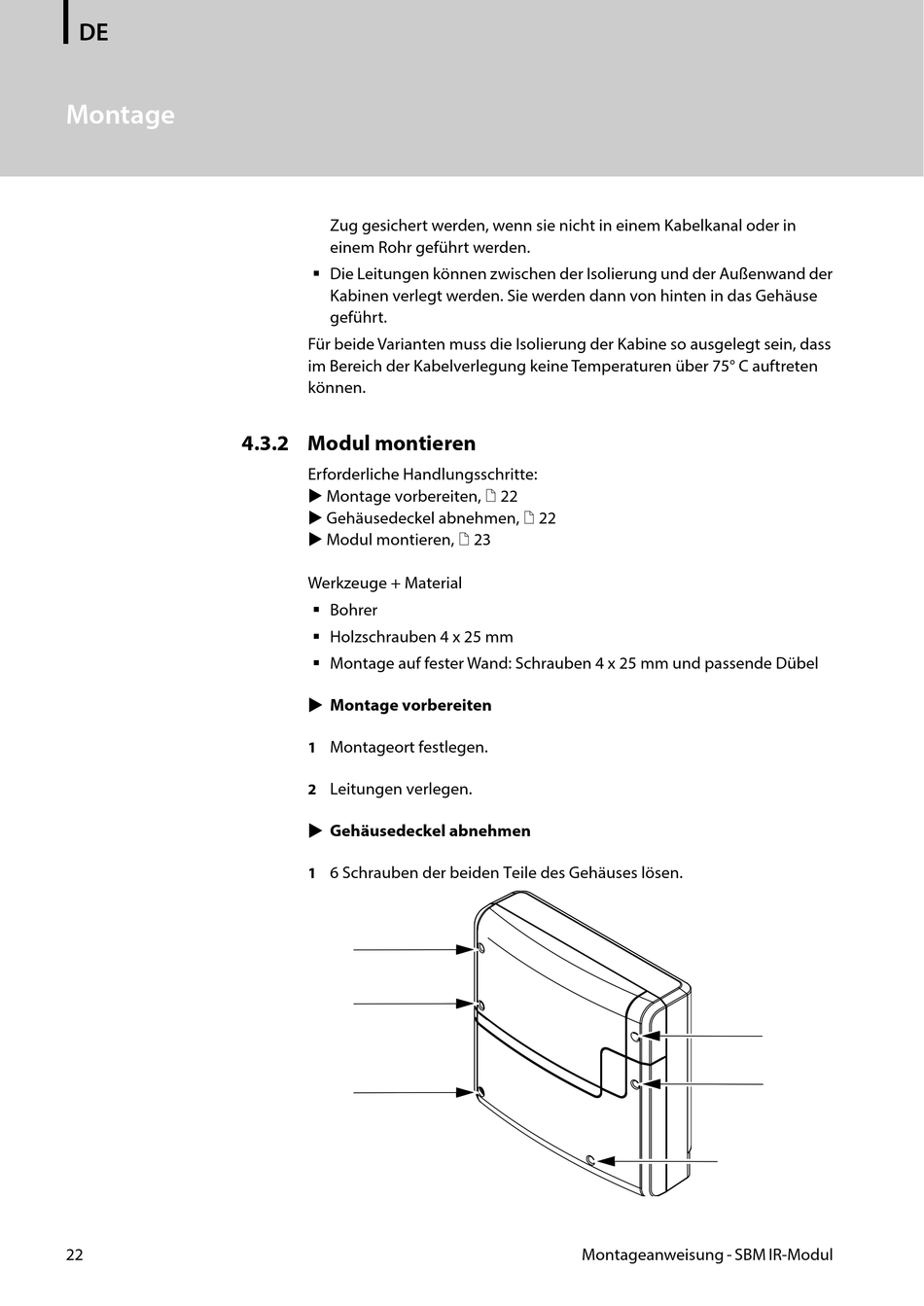

6 Schrauben der beiden Teile des Gehäuses lösen.
1
Montageanweisung - SBM IR-Modul
