Montage

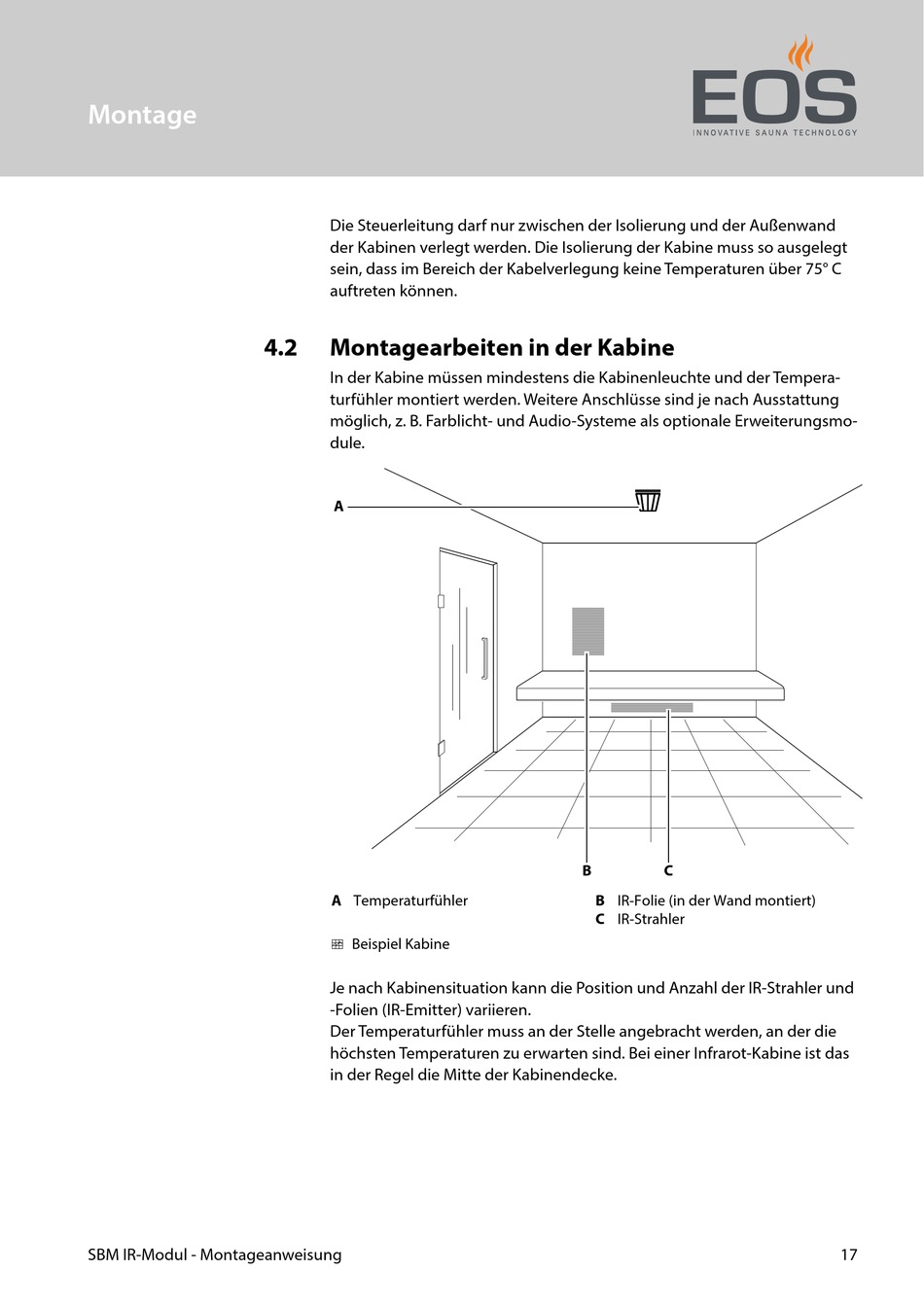

SBM IR-Modul - Montageanweisung
Die Steuerleitung darf nur zwischen der Isolierung und der Außenwand
der Kabinen verlegt werden. Die Isolierung der Kabine muss so ausgelegt
sein, dass im Bereich der Kabelverlegung keine Temperaturen über 75° C
auftreten können.
4.2
Montagearbeiten in der Kabine
In der Kabine müssen mindestens die Kabinenleuchte und der Tempera-
turfühler montiert werden. Weitere Anschlüsse sind je nach Ausstattung
möglich, z. B. Farblicht- und Audio-Systeme als optionale Erweiterungsmo-
dule.
A
A Temperaturfühler
Beispiel Kabine
Je nach Kabinensituation kann die Position und Anzahl der IR-Strahler und
-Folien (IR-Emitter) variieren.
Der Temperaturfühler muss an der Stelle angebracht werden, an der die
höchsten Temperaturen zu erwarten sind. Bei einer Infrarot-Kabine ist das
in der Regel die Mitte der Kabinendecke.
B
C
B IR-Folie (in der Wand montiert)
C IR-Strahler
