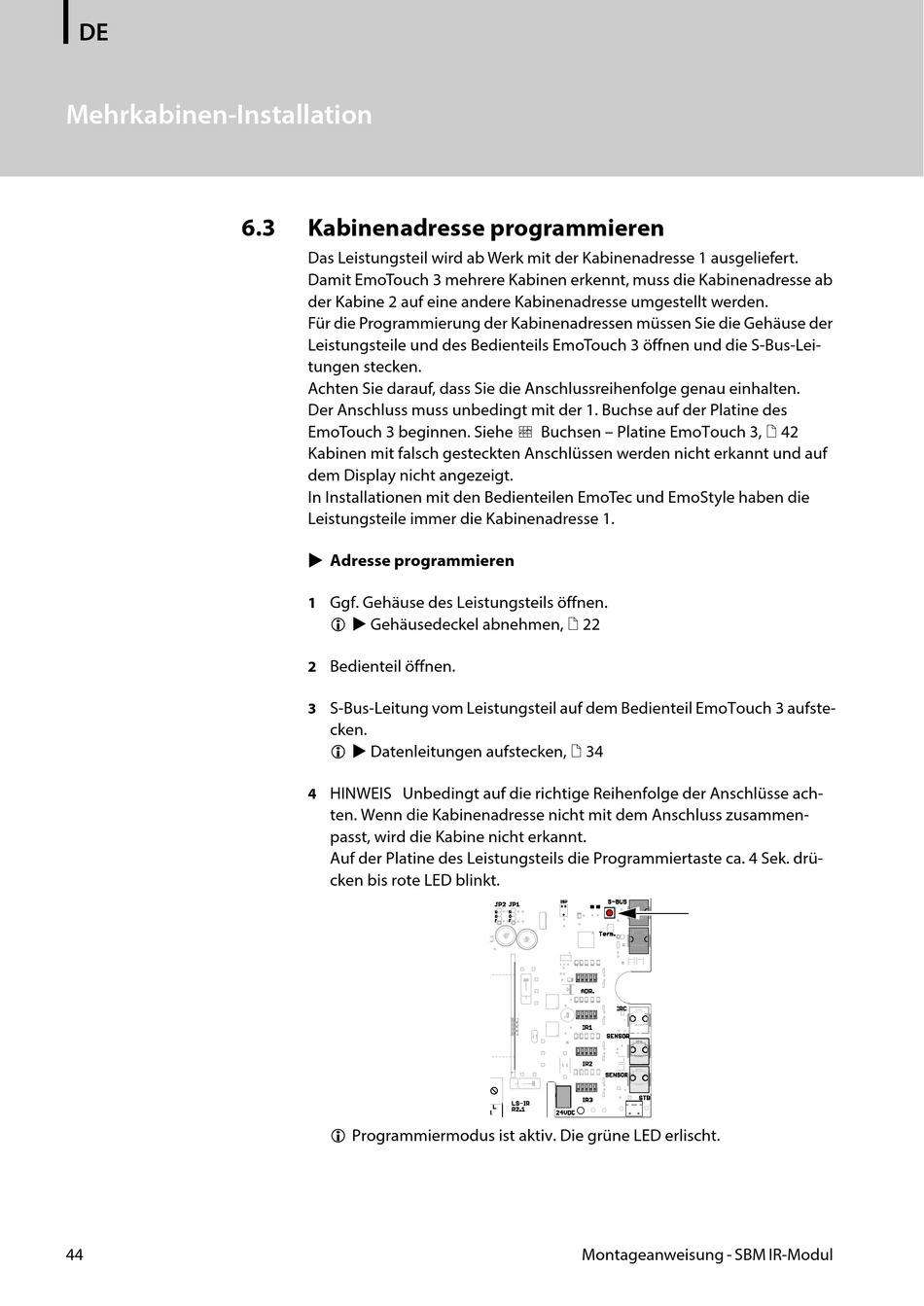

Mehrkabinen-Installation
44
6.3
Kabinenadresse programmieren
Das Leistungsteil wird ab Werk mit der Kabinenadresse 1 ausgeliefert.
Damit EmoTouch 3 mehrere Kabinen erkennt, muss die Kabinenadresse ab
der Kabine 2 auf eine andere Kabinenadresse umgestellt werden.
Für die Programmierung der Kabinenadressen müssen Sie die Gehäuse der
Leistungsteile und des Bedienteils EmoTouch 3 öffnen und die S-Bus-Lei-
tungen stecken.
Achten Sie darauf, dass Sie die Anschlussreihenfolge genau einhalten.
Der Anschluss muss unbedingt mit der 1. Buchse auf der Platine des
EmoTouch 3 beginnen. Siehe Buchsen – Platine EmoTouch 3, 42
Kabinen mit falsch gesteckten Anschlüssen werden nicht erkannt und auf
dem Display nicht angezeigt.
In Installationen mit den Bedienteilen EmoTec und EmoStyle haben die
Leistungsteile immer die Kabinenadresse 1.
Adresse programmieren
Ggf. Gehäuse des Leistungsteils öffnen.
1
Gehäusedeckel abnehmen, 22
Bedienteil öffnen.
2
S-Bus-Leitung vom Leistungsteil auf dem Bedienteil EmoTouch 3 aufste-
3
cken.
Datenleitungen aufstecken, 34
HINWEIS Unbedingt auf die richtige Reihenfolge der Anschlüsse ach-
4
ten. Wenn die Kabinenadresse nicht mit dem Anschluss zusammen-
passt, wird die Kabine nicht erkannt.
Auf der Platine des Leistungsteils die Programmiertaste ca. 4 Sek. drü-
cken bis rote LED blinkt.
Programmiermodus ist aktiv. Die grüne LED erlischt.
