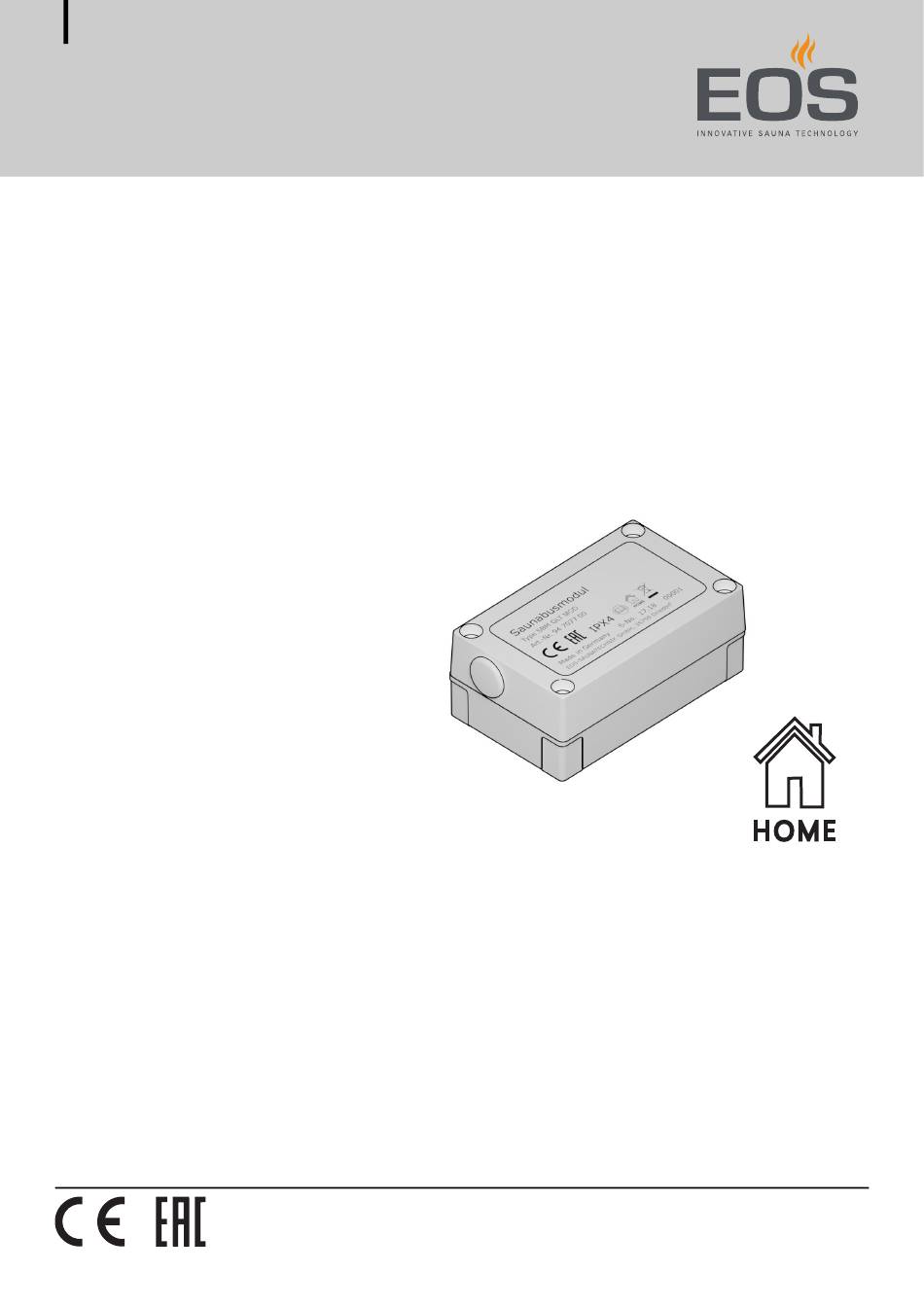

- Seite 1 SBM GLT MOD Modbus Home-Modul für die Gebäudeleittechnik Montage- und Gebrauchsanweisung Made in Germany Druck-Nr.: 2901 5022 Stand: 01/2019...
-
Seite 2: Dokumentation
Verwendete Zeichen, Symbole und Abbildungen Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel Revisionsübersicht Datum Version Beschreibung 01.02.2019 01.00 Ersterstellung Montage- und Gebrauchsanweisung - SBM GLT MOD... -
Seite 3: Inhaltsverzeichnis
S-Bus-Kabel an Leistungsteil oder Modul anschließen...19 Adresse bei Mehrkabinen-Installation einstellen......21 Parameter und Werte ..................22 Datenkommunikation EmoTec, EmoStyle, EmoStyle i, EmoTec IR, InfraStyle, InfraStyle i ...................22 Datenkommunikation EmoTouch 3............27 5 Allgemeine Servicebedingungen ..............28 6 Entsorgung .......................30 SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 4: Allgemeine Sicherheitshinweise
Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzun- gen führen kann. HINWEIS Hinweis weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu Schäden am Gerät führen kann. Montage- und Gebrauchsanweisung - SBM GLT MOD... -
Seite 5: Montage Und Installation
Montage, zum Einrichten und zur Inbetriebnahme die folgenden allgemeinen Sicherheitshinweise. Beachten Sie auch die Montageanweisungen der Geräte, mit de- nen Sie das SBM GLT MOD verbinden. Siehe dazu: 2.2 Bestimmungsgemäße Verwendung, 9 Lebensgefahr und Bei einer unsachgemäßen oder fehlerhaften elektrischen Installa- Brandgefahr tion besteht Lebensgefahr durch Stromschlag und Brand. - Seite 6 Heizzeit so eingestellt sein, dass sie nach einer be- stimmten Zeitdauer von selbst abschaltet. Wenn die Heizzeit nicht selbständig abschaltet, muss die Kabi- ne ständig beaufsichtigt werden. Die Kabine vor jedem Starten besichtigen. Montage- und Gebrauchsanweisung - SBM GLT MOD...
-
Seite 7: Normen Und Vorschriften
Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektro- werkzeuge und ähnliche Elektrogeräte - Teil 1: Störaussendung DIN EN 55014-2 Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektro- werkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 8: Identifikation
Identifikation Identifikation Das Saunabus-Modul Gebäudeleittechnik Modbus (SBM GLT MOD – im Folgenden auch Modbus Home-Modul) wird zum Anschluss von Sauna-, Infrarot-, und Dampfbad-Kabinen an eine Gebäudeleittechnik eingesetzt. Angaben zum Gerät Typenschild Das Typenschild ist auf der Frontseite des Gehäuseoberteils angebracht. -
Seite 9: Bestimmungsgemäße Verwendung
Die Kabinen-Adressen sind falsch programmiert. Der Betrieb erfolgt, nachdem am Leistungsteil technische oder sonstige Änderungen vorgenommen wurden. Der Betrieb erfolgt durch Kinder oder durch Personen mit einge- schränkten geistigen Fähigkeiten und ohne gründliche Einweisung. SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 10: Beschreibung Des Geräts
Die Nutzung wird über die Gebäudeleittechnik konfi- guriert. Lieferumgang Das SBM GLT MOD ist von einem Gehäuse aus Kunststoff umgeben. Das Gehäuse schließt die Platine und die Elektronik vollständig ein. Im Lieferumfang sind folgende Teile enthalten: SBM GLT MOD ... -
Seite 11: Gehäuse
B Klemmen Modbus-Leitungen D Anschluss S-Bus (Sauna-Bus) E S-Bus Platine (unten) Gehäuse-Oberteil Modbus Home-Modul Modbus-Anschluss Die Klemmen zum Anschluss der Modbus-Leitungen sind wie folgt zu ver- wenden: Anschluss Modbus EIA/TIA-485 – Common SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 12: Modbus-Protokoll
Aktuell eingestelltes Saunalicht in %. 0 bis 100 Temperatur Aktuelle Temperatur in °C 30 bis 115 Feuchte Aktuelle Luftfeuchtigkeit in % 0 bis 100 6 bis 99 Reserve Diese Parameter sind schreibgeschützt. Sie können nur gelesen werden. Montage- und Gebrauchsanweisung - SBM GLT MOD... - Seite 13 Licht Sollwert Kabinenlicht Sollwert in % 0 bis 100 Temperatur Sollwert Temperatur Sollwert in °C 30 bis 115 Feuchte Sollwert Feuchte Sollwert in % 0 bis 100 Diese Parameter sind Lese- und Schreibzugriffe. SBM GLT MOD - Montage- und Gebrauchsanweisung...
-
Seite 14: Installationsbeispiele
100nF/50V 100nF/50V 1uF/50V ADUM1250 SMBJ33A ACPL214 KIMAIP A Gebäudeleittechnik C PLC (Programmable Logic Controller) E HMI (Human Machine Interface) B Modbus Gateway D Platine / Modbus Home-Modul Installation mit Überwachungs- und Schaltfunktionen Montage- und Gebrauchsanweisung - SBM GLT MOD... -
Seite 15: Platinen
LE D2 A Obere Platine für Modbus-Bus Anschluss D S-Bus-Anschluss B Klemmen für Modbus-Bus E LEDs zur Status-Anzeige S-Bus C Untere Platine für S-Bus-Anschluss F Programmiertaste für Kabinen-Adresse S-Bus Platinen im Modbus Home-Modul SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 16: Montage Und Installation
Montage und Installation Montage und Installation In diesem Kapitel wird gezeigt, wie das SBM GLT MOD montiert wird. HINWEIS Geräteschäden Korrosive oder stark salzhaltig Umgebung können die Leitungen und die Platinen beschädigen. Das Modbus Home-Modul nur in korrosionsfreier Umgebung verwenden. - Seite 17 S-Bus-Leitung in die RJ12-Buchse stecken. Modbus-Leitungen am Klemmblock anschließen. Die überschüssige Kabellänge vorsichtig zurück ziehen oder in einer Schlaufe ins Unterteil legen. Ggf. die S-Bus-Adresse einstellen. Siehe: 4.3 Adresse bei Mehrkabinen-Installation einstellen, 21 SBM GLT MOD - Montage- und Gebrauchsanweisung...
-
Seite 18: Modbus Home-Modul Mit Dem S-Bus Verbinden
A Platine Leistungsteil C Modbus Home-Modul B Bedienteil Einfache Installation In der erweiterten Installation werden das Bedienteil und das Erweite- rungs-Modul am Leistungsteil angeschlossen. Das Modbus Home- Modul wird am Erweiterungs-Modul angeschlossen. Montage- und Gebrauchsanweisung - SBM GLT MOD... -
Seite 19: S-Bus-Kabel An Leistungsteil Oder Modul Anschließen
S-Bus-Kabel ausschließlich in S-Bus-Buchsen auf der Platine ste- cken. Nur ein Modbus Home-Modul pro Kabine anschließen. S-Bus aufstecken GEFAHR! Sicherstellen, dass die Platine spannungsfrei ist. Leistungsteil/Platine allpolig vom Netz trennen. Gehäusedeckel des Leistungsteils abmontieren. SBM GLT MOD - Montage- und Gebrauchsanweisung... - Seite 20 S-BUS S-Bus SENSOR S-Bus SENSOR SENSOR SENSOR SENSOR SENSOR SENSOR SENSOR S-Bus SENSOR SENSOR S-Bus Sauna- SteamRock IR-Leistungsteil Leistungsteil IR-Modul Platinenauschnitte für S-Bus-Buchsen Gehäusedeckel des Leitungsteiles anbringen und Strom wieder ein- schalten. Montage- und Gebrauchsanweisung - SBM GLT MOD...
-
Seite 21: Adresse Bei Mehrkabinen-Installation Einstellen
Bei Spannungsverlust wird die zuletzt eingestellte Adresse automa- tisch gespeichert. Wenn die Taste für mehr als ca. 15 Sek. nicht gedrückt wird, ist der Programmiermodus beendet. Die rote LED erlischt, die grüne LED blinkt. Die neue Adresse ist gespeichert. SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 22: Parameter Und Werte
Bedienfunktionen des jeweils angeschlossenen Bedienteils werden als bekannt vorausgesetzt. Übertragungsprotokoll konfigurieren wählen und Bestätigung so lange gedrückt halten, bis Code-Einga- be angezeigt wird. a) EmoTec: Drehdruckschalter gedrückt halten. b) InfraStyle, InfraStyle i: Symbol Enter gedrückt halten. Montage- und Gebrauchsanweisung - SBM GLT MOD... -
Seite 23: Einstellung
Montage und Installation Einstellung °C 09:01 Code 5349 eingeben und bestätigen. Code Einstellung Code 5349 09:11 Die einzelnen Ziffern hoch oder runter setzen und bestätigen. Bestä- tigte Ziffern werden grün dargestellt. SBM GLT MOD - Montage- und Gebrauchsanweisung... - Seite 24 Montage und Installation wählen und bestätigen. Home °C 11:51 wählen und bestätigen. Home Modbus 11:51 Montage- und Gebrauchsanweisung - SBM GLT MOD...
- Seite 25 Montage und Installation Eingabe mit bestätigen. Code einschalten 09:11 SBM GLT MOD - Montage- und Gebrauchsanweisung...
- Seite 26 08:21 08:21 Modbus Modbus Einstellung Einstellung Parity Stop bits NONE 08:21 08:21 Nach der Bestätigung des letzten Wertes werden alle eingestellten Werte übernommen. Auf dem Display wird wieder die Auswahl HOME angezeigt. Montage- und Gebrauchsanweisung - SBM GLT MOD...
-
Seite 27: Datenkommunikation Emotouch 3
Stop bits EVEN Parity NONE Baud Rate 1200 2400 4800 9600 57400 19200 38400 115200 27. August 2018 09:16:42 Konfigurationsparameter für den Modbus auswählen: Address, Stop bits, Parity, Baud Rate. Einstellung mit bestätigen. SBM GLT MOD - Montage- und Gebrauchsanweisung... -
Seite 28: Allgemeine Servicebedingungen
Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. Montage- und Gebrauchsanweisung - SBM GLT MOD... - Seite 29 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. SBM GLT MOD - Montage- und Gebrauchsanweisung...
-
Seite 30: Entsorgung
Die Verpackung des Modbus Home-Modul kann vollständig getrennt, ent- sorgt und dem Recycling zugeführt werden. Folgende Materialien fallen Altpapier/Pappe Kunststofffolie Altgerät Das Altgerät muss bei der lokalen Abnahmestelle für Elektro-Altgeräte abgegeben werden. Montage- und Gebrauchsanweisung - SBM GLT MOD... - Seite 31 Entsorgung SBM GLT MOD - Montage- und Gebrauchsanweisung...
