Mehrkabinen-Installation
Kabine Nr. Anschluss Leistungsteil – Bedienteil
1 Das Leistungsteil wird mit dem Saunabus-Kabel an die 1.
Buchse des Bedienteils angeschlossen.
2 Das Leistungsteil wird an eine freie Saunabus-Buchse im
Leistungsteil der 1. Kabine angeschlossen.
3 Das Leistungsteil wird mit dem Saunabus Kabel an die 2.
Buchse des Bedienteils angeschlossen.
4 Das Leistungsteil wird über eine freie Saunabus-Buchse
im Leistungsteil der 3. Kabine angeschlossen.
5 Das Leistungsteil wird mit dem Saunabus Kabel an die 3.
Buchse des Bedienteils angeschlossen.
6 Das Leistungsteil wird über eine freie Saunabus-Buchse
im Leistungsteil der 5. Kabine angeschlossen.
7 Das Leistungsteil wird mit dem Saunabus Kabel an die 4.
Buchse des Bedienteils angeschlossen.
8 Das Leistungsteil wird über eine freie Saunabus-Buchse
im Leistungsteil der 7. Kabine angeschlossen.
 Konfiguration 1 – Schema der Anschlüsse
SBM IR-Modul - Montageanweisung
6.1

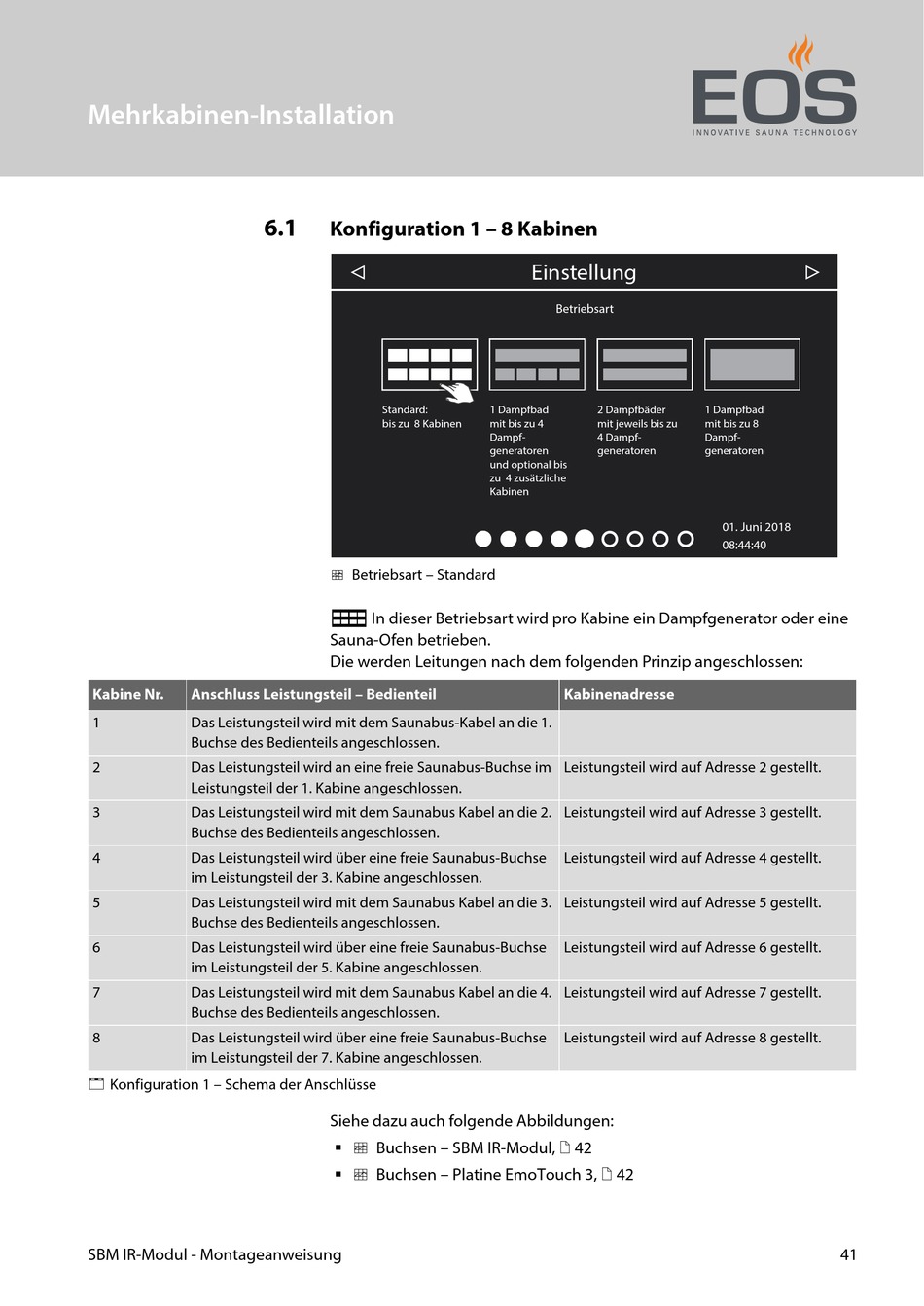

Konfiguration 1 – 8 Kabinen
Standard:
bis zu 8 Kabinen
 Betriebsart – Standard
In dieser Betriebsart wird pro Kabine ein Dampfgenerator oder eine
Sauna-Ofen betrieben.
Die werden Leitungen nach dem folgenden Prinzip angeschlossen:
Siehe dazu auch folgende Abbildungen:
  Buchsen – SBM IR-Modul,  42
  Buchsen – Platine EmoTouch 3,  42

Einstellung

Betriebsart
1 Dampfbad 2 Dampfbäder
mit bis zu 4 mit jeweils bis zu
Dampf- 4 Dampf-
generatoren generatoren
und optional bis
zu 4 zusätzliche
Kabinen
Kabinenadresse
Leistungsteil wird auf Adresse 2 gestellt.
Leistungsteil wird auf Adresse 3 gestellt.
Leistungsteil wird auf Adresse 4 gestellt.
Leistungsteil wird auf Adresse 5 gestellt.
Leistungsteil wird auf Adresse 6 gestellt.
Leistungsteil wird auf Adresse 7 gestellt.
Leistungsteil wird auf Adresse 8 gestellt.
1 Dampfbad
mit bis zu 8
Dampf-
generatoren
