Installation
B
A
3
3
3
G
3
H
3
230 V AC 50 Hz
A Kabinenlicht
B SBM-LSG-IR (Leistungsteil)
C Bedienteil
 IR-Leistungsteil mit angeschlossenen IR-Modulen
28
Wenn die Kabine mit sehr vielen Zusatzmodule ausgestattet ist, kann die
Bus-Kommunikation beeinträchtigt werden. Am Bedienteil wird dann die
Fehlermeldung angezeigt: Keine Buskommunikation.
In diesem Fall, sollten die Module mit eigenen Netzteilen versorgt werden.

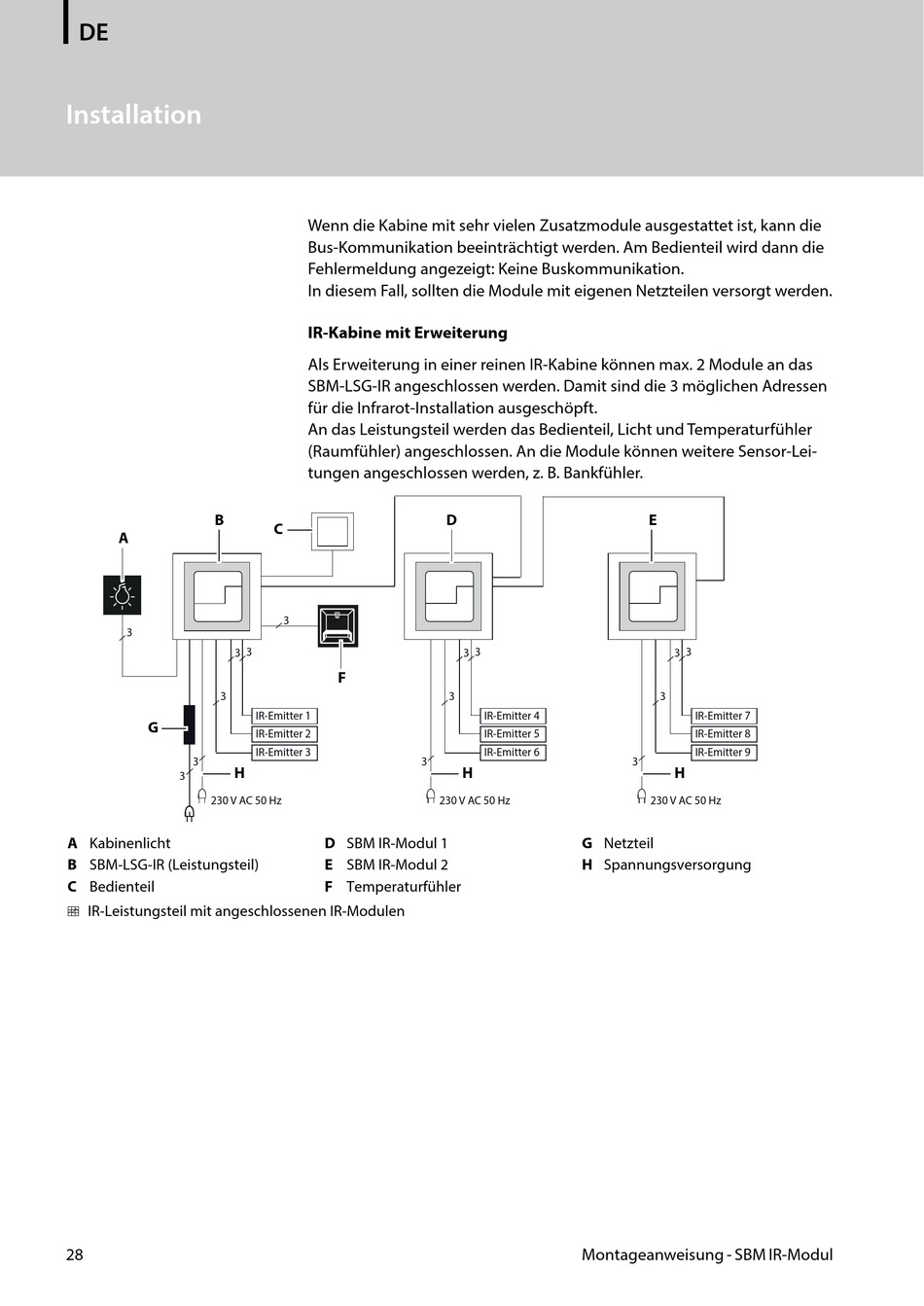

IR-Kabine mit Erweiterung
Als Erweiterung in einer reinen IR-Kabine können max. 2 Module an das
SBM-LSG-IR angeschlossen werden. Damit sind die 3 möglichen Adressen
für die Infrarot-Installation ausgeschöpft.
An das Leistungsteil werden das Bedienteil, Licht und Temperaturfühler
(Raumfühler) angeschlossen. An die Module können weitere Sensor-Lei-
tungen angeschlossen werden, z. B. Bankfühler.
C
3
3
F
IR-Emitter 1
IR-Emitter 2
IR-Emitter 3
D SBM IR-Modul 1
E SBM IR-Modul 2
F Temperaturfühler
D
3
3
3
IR-Emitter 4
IR-Emitter 5
IR-Emitter 6
3
H
230 V AC 50 Hz
G Netzteil
H Spannungsversorgung
Montageanweisung - SBM IR-Modul
E
3
3
3
IR-Emitter 7
IR-Emitter 8
IR-Emitter 9
3
H
230 V AC 50 Hz
