Installation
38

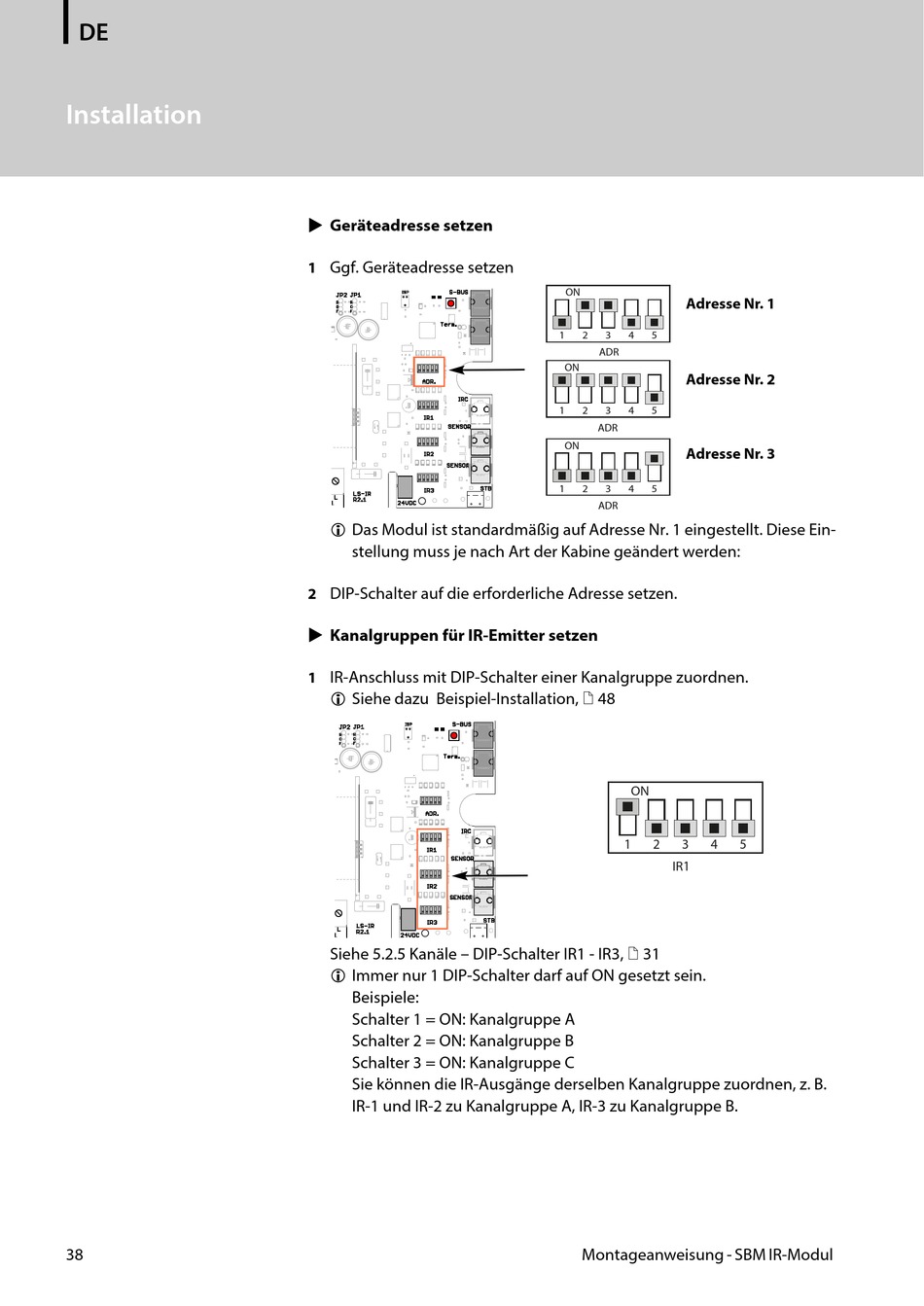

 Geräteadresse setzen
Ggf. Geräteadresse setzen
1
 Das Modul ist standardmäßig auf Adresse Nr. 1 eingestellt. Diese Ein-
stellung muss je nach Art der Kabine geändert werden:
DIP-Schalter auf die erforderliche Adresse setzen.
2
 Kanalgruppen für IR-Emitter setzen
IR-Anschluss mit DIP-Schalter einer Kanalgruppe zuordnen.
1
 Siehe dazu Beispiel-Installation,  48
Siehe 5.2.5 Kanäle – DIP-Schalter IR1 - IR3,  31
 Immer nur 1 DIP-Schalter darf auf ON gesetzt sein.
Beispiele:
Schalter 1 = ON: Kanalgruppe A
Schalter 2 = ON: Kanalgruppe B
Schalter 3 = ON: Kanalgruppe C
Sie können die IR-Ausgänge derselben Kanalgruppe zuordnen, z. B.
IR-1 und IR-2 zu Kanalgruppe A, IR-3 zu Kanalgruppe B.
ON
Adresse Nr. 1
1 2 3 4 5
ADR
ON
Adresse Nr. 2
1 2 3 4 5
ADR
ON
Adresse Nr. 3
1 2 3 4 5
ADR
ON
1 2 3 4
IR1
