SBM IR-Modul - Montageanweisung
5.3

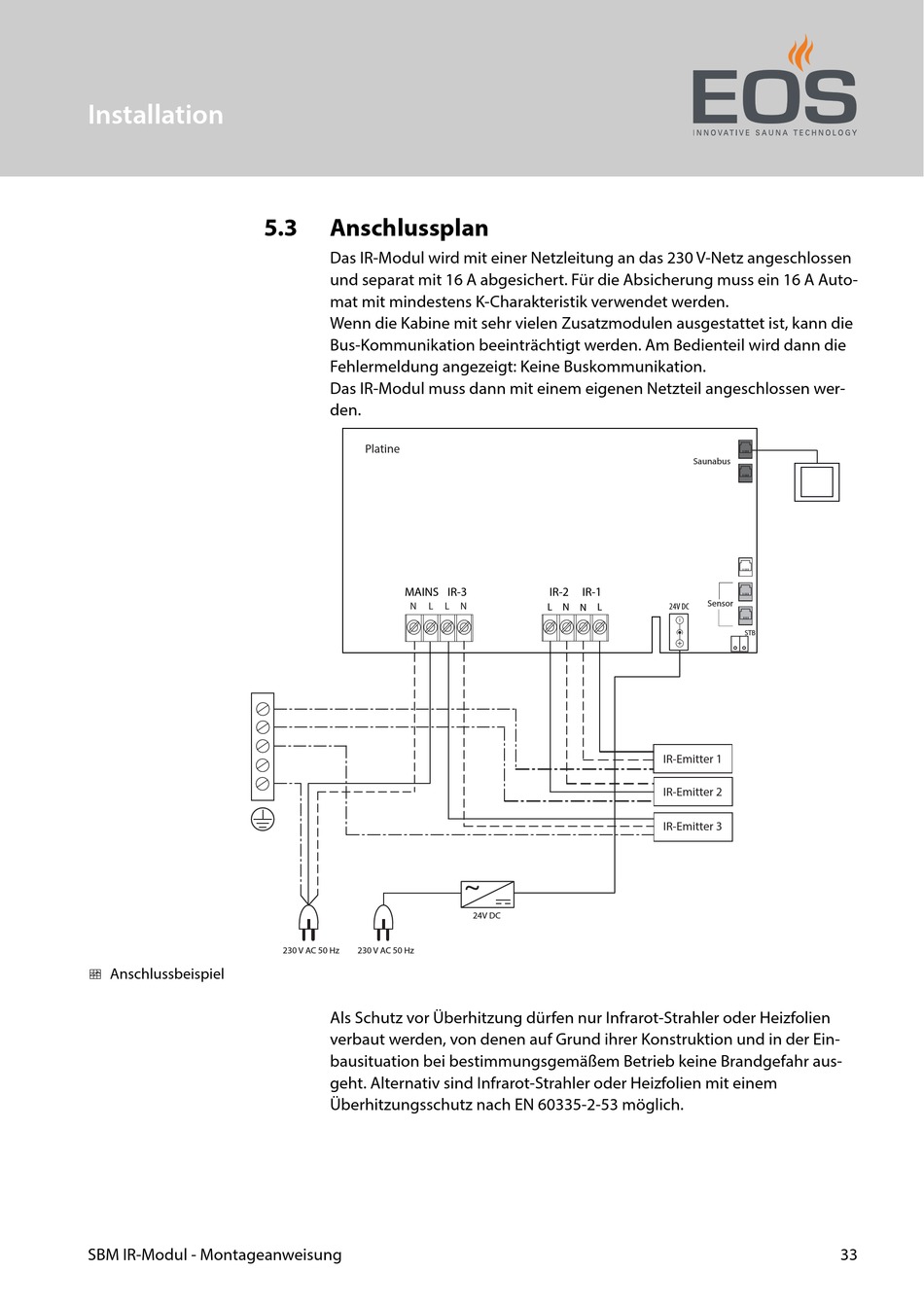

Anschlussplan
Das IR-Modul wird mit einer Netzleitung an das 230 V-Netz angeschlossen
und separat mit 16 A abgesichert. Für die Absicherung muss ein 16 A Auto-
mat mit mindestens K-Charakteristik verwendet werden.
Wenn die Kabine mit sehr vielen Zusatzmodulen ausgestattet ist, kann die
Bus-Kommunikation beeinträchtigt werden. Am Bedienteil wird dann die
Fehlermeldung angezeigt: Keine Buskommunikation.
Das IR-Modul muss dann mit einem eigenen Netzteil angeschlossen wer-
den.
Platine
MAINS IR-3
N
L
230 V AC 50 Hz
230 V AC 50 Hz
Als Schutz vor Überhitzung dürfen nur Infrarot-Strahler oder Heizfolien
verbaut werden, von denen auf Grund ihrer Konstruktion und in der Ein-
bausituation bei bestimmungsgemäßem Betrieb keine Brandgefahr aus-
geht. Alternativ sind Infrarot-Strahler oder Heizfolien mit einem
Überhitzungsschutz nach EN 60335-2-53 möglich.
IR-2
IR-1
L
N
L
N
L
N
24V DC
Saunabus
Sensor
24V DC
STB
IR -Emitter 1
IR -Emitter 2
IR -Emitter 3
