Montage
SBM IR-Modul - Montageanweisung
Sicherung T6,3 A H 250 V ersetzt werden. Siehe dazu 5.2 Belegung der
Platine, 29
Verwenden Sie ein Steckmodul, wenn Sie mehrere IR-Emitter an eine
IR-Klemme anschließen möchten.
Siehe Beispiel – Steckmodule (optional), 36.
4.3
SBM IR-Modul
Das SBM IR-Modul darf nur außerhalb der Kabine montiert werden. Beach-
ten Sie folgende Vorgaben.
4.3.1 Vorgaben
GEFAHR!
Lebensgefahr und Brandgefahr
Bei einer unsachgemäßen oder fehlerhaften elektrischen Installa-
tion besteht Lebensgefahr durch Stromschlag und Brand. Diese
Gefahr besteht auch noch nach Abschluss der Installationsarbei-
ten.
Module nicht in geschlossenen Schaltschränken oder in einer
geschlossenen Holzverkleidung installieren.

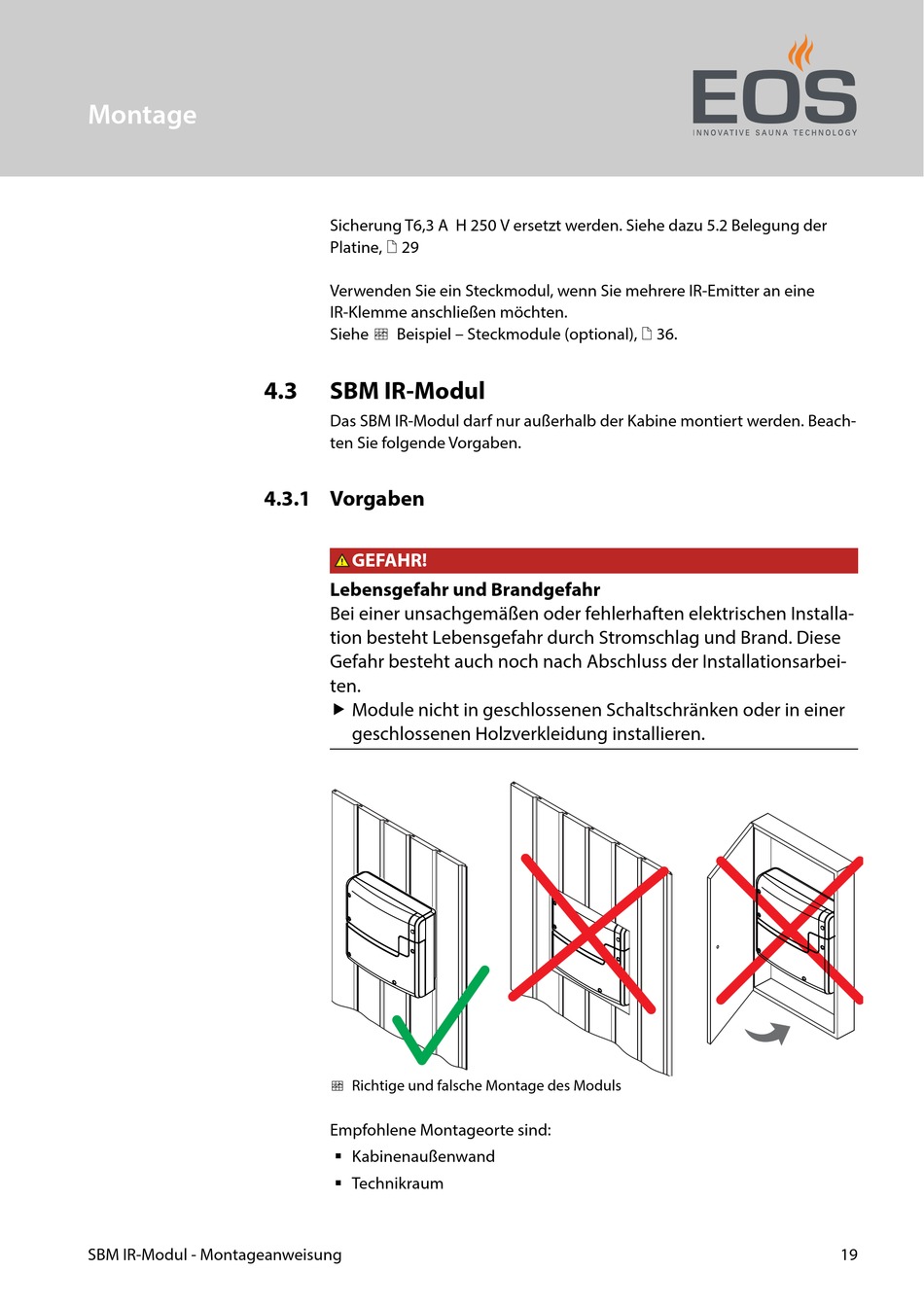

Richtige und falsche Montage des Moduls
Empfohlene Montageorte sind:
Kabinenaußenwand
Technikraum
19
