Identifikation
SBM IR-Modul - Montageanweisung

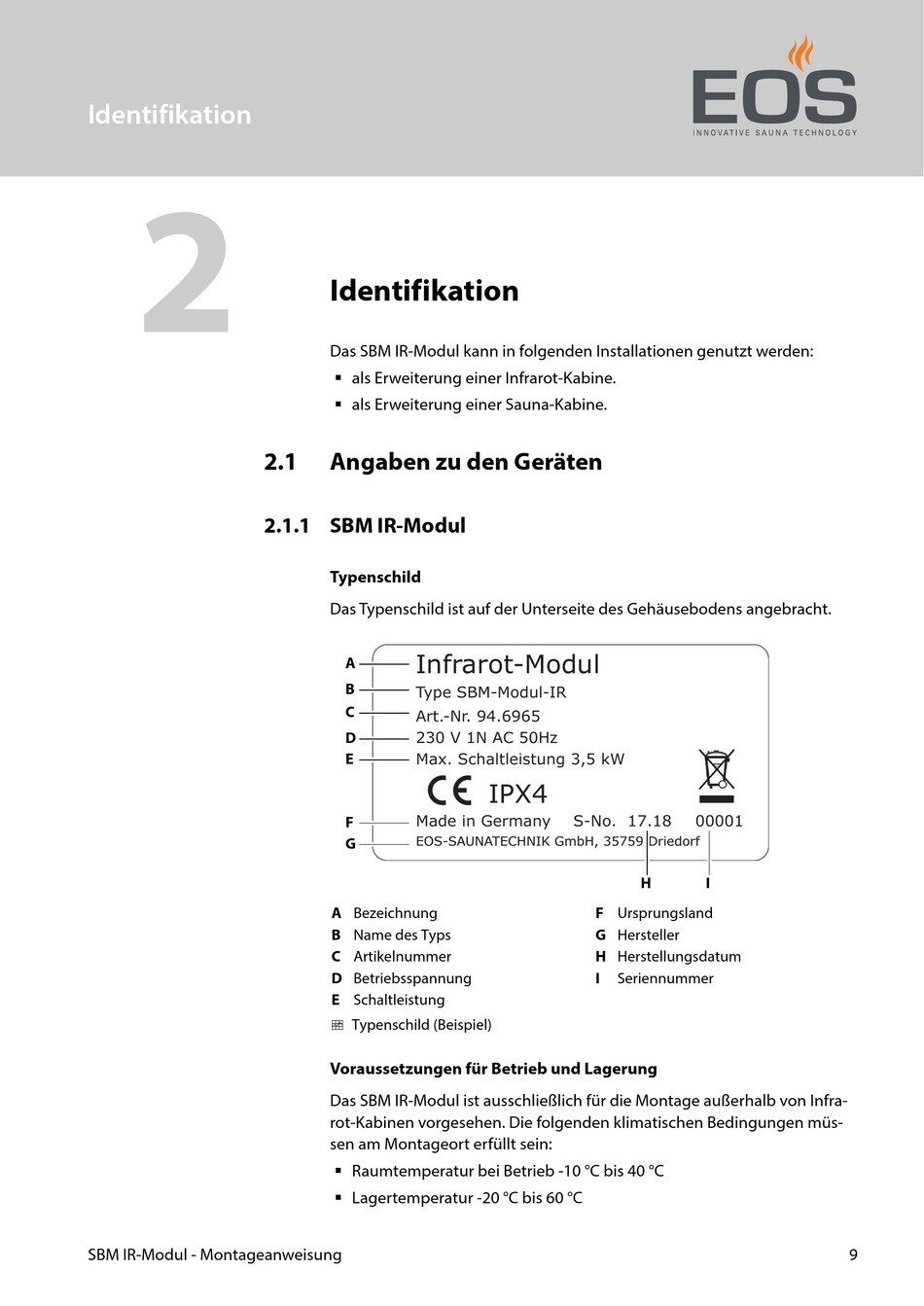

Identifikation
Das SBM IR-Modul kann in folgenden Installationen genutzt werden:
als Erweiterung einer Infrarot-Kabine.
als Erweiterung einer Sauna-Kabine.
2.1
Angaben zu den Geräten
2.1.1 SBM IR-Modul
Typenschild
Das Typenschild ist auf der Unterseite des Gehäusebodens angebracht.
Infrarot-Modul
A
B
Type SBM-Modul-IR
C
Art.-Nr. 94.6965
230 V 1N AC 50Hz
D
E
Max. Schaltleistung 3,5 kW
Made in Germany
F
EOS-SAUNATECHNIK GmbH, 35759 Driedorf
G
A Bezeichnung
B Name des Typs
C Artikelnummer
D Betriebsspannung
E Schaltleistung
Typenschild (Beispiel)
Voraussetzungen für Betrieb und Lagerung
Das SBM IR-Modul ist ausschließlich für die Montage außerhalb von Infra-
rot-Kabinen vorgesehen. Die folgenden klimatischen Bedingungen müs-
sen am Montageort erfüllt sein:
Raumtemperatur bei Betrieb -10 °C bis 40 °C
Lagertemperatur -20 °C bis 60 °C
IPX4
S-No. 17.18
H
F Ursprungsland
G Hersteller
H Herstellungsdatum
I
Seriennummer
00001
I
9
