DE

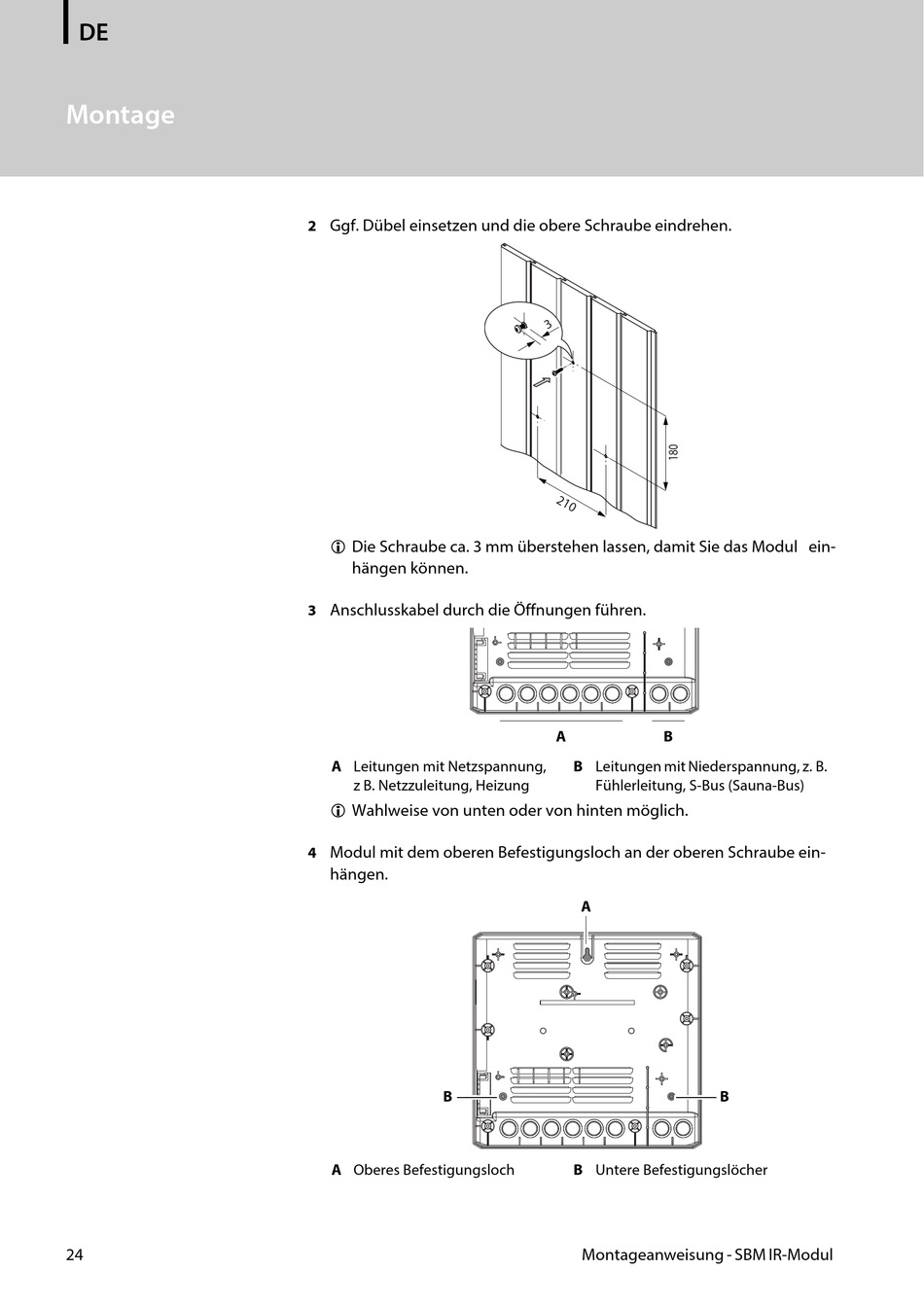

Montage
24
Ggf. Dübel einsetzen und die obere Schraube eindrehen.
2
Die Schraube ca. 3 mm überstehen lassen, damit Sie das Modul ein-
hängen können.
Anschlusskabel durch die Öffnungen führen.
3
A Leitungen mit Netzspannung,
z B. Netzzuleitung, Heizung
Wahlweise von unten oder von hinten möglich.
Modul mit dem oberen Befestigungsloch an der oberen Schraube ein-
4
hängen.
B
A Oberes Befestigungsloch
A
B
B Leitungen mit Niederspannung, z. B.
Fühlerleitung, S-Bus (Sauna-Bus)
A
B
B Untere Befestigungslöcher
Montageanweisung - SBM IR-Modul
