Montage

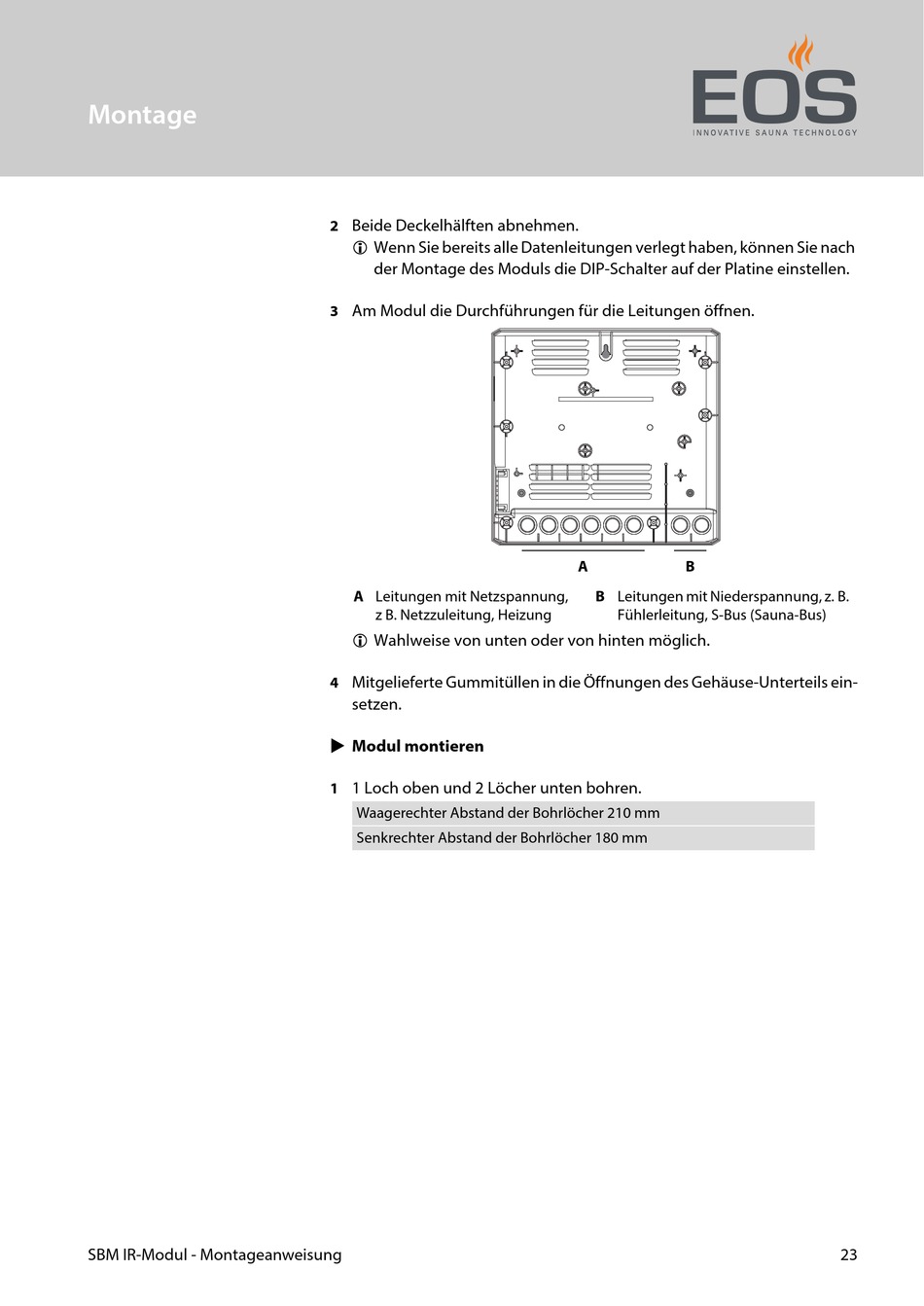

SBM IR-Modul - Montageanweisung
Beide Deckelhälften abnehmen.
2
Wenn Sie bereits alle Datenleitungen verlegt haben, können Sie nach
der Montage des Moduls die DIP-Schalter auf der Platine einstellen.
Am Modul die Durchführungen für die Leitungen öffnen.
3
A Leitungen mit Netzspannung,
z B. Netzzuleitung, Heizung
Wahlweise von unten oder von hinten möglich.
Mitgelieferte Gummitüllen in die Öffnungen des Gehäuse-Unterteils ein-
4
setzen.
Modul montieren
1 Loch oben und 2 Löcher unten bohren.
1
Waagerechter Abstand der Bohrlöcher 210 mm
Senkrechter Abstand der Bohrlöcher 180 mm
A
B
B Leitungen mit Niederspannung, z. B.
Fühlerleitung, S-Bus (Sauna-Bus)
