Mehrkabinen-Installation

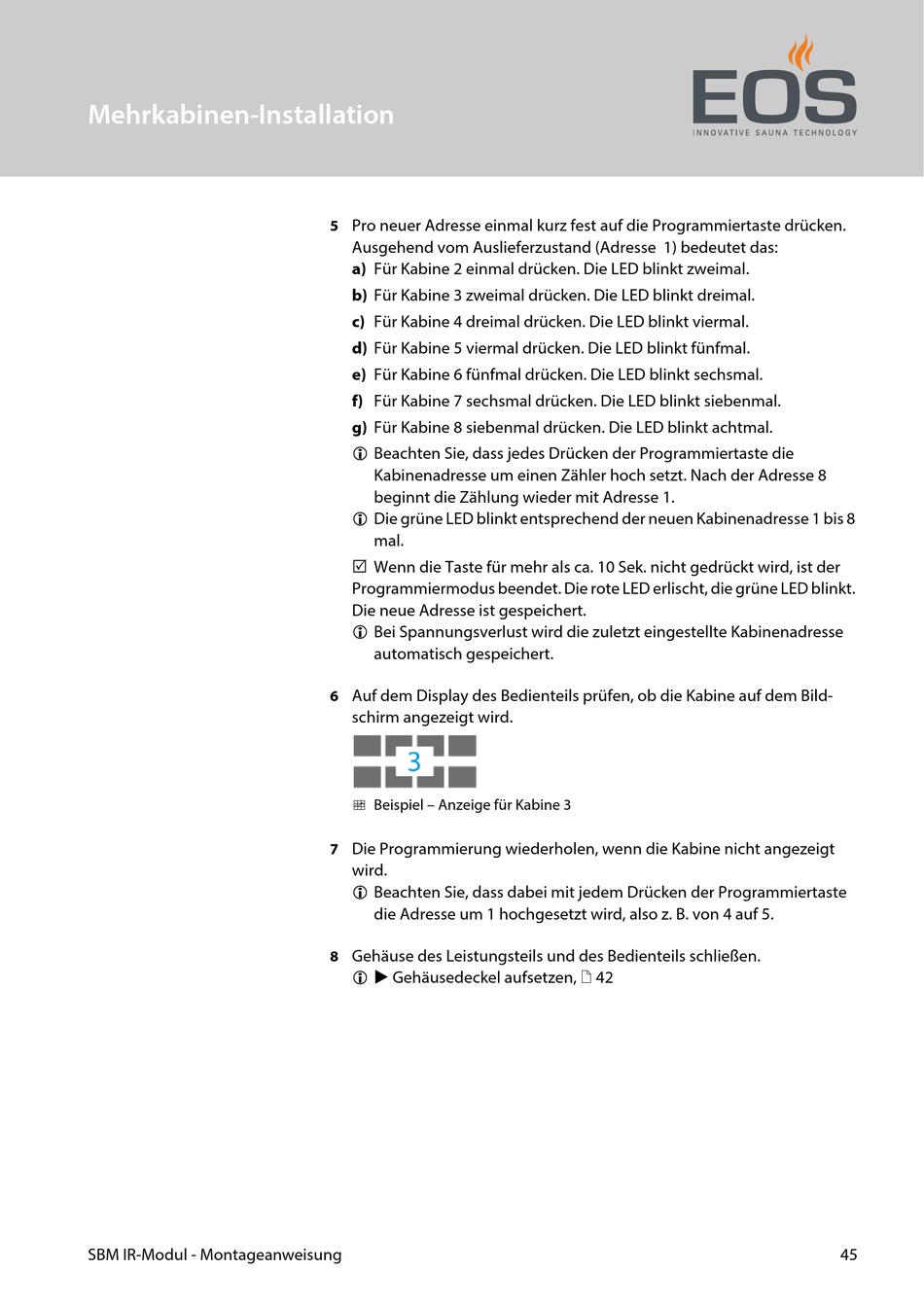

SBM IR-Modul - Montageanweisung
Pro neuer Adresse einmal kurz fest auf die Programmiertaste drücken.
5
Ausgehend vom Auslieferzustand (Adresse 1) bedeutet das:
a) Für Kabine 2 einmal drücken. Die LED blinkt zweimal.
b) Für Kabine 3 zweimal drücken. Die LED blinkt dreimal.
c) Für Kabine 4 dreimal drücken. Die LED blinkt viermal.
d) Für Kabine 5 viermal drücken. Die LED blinkt fünfmal.
e) Für Kabine 6 fünfmal drücken. Die LED blinkt sechsmal.
f) Für Kabine 7 sechsmal drücken. Die LED blinkt siebenmal.
g) Für Kabine 8 siebenmal drücken. Die LED blinkt achtmal.
Beachten Sie, dass jedes Drücken der Programmiertaste die
Kabinenadresse um einen Zähler hoch setzt. Nach der Adresse 8
beginnt die Zählung wieder mit Adresse 1.
Die grüne LED blinkt entsprechend der neuen Kabinenadresse 1 bis 8
mal.
Wenn die Taste für mehr als ca. 10 Sek. nicht gedrückt wird, ist der
Programmiermodus beendet. Die rote LED erlischt, die grüne LED blinkt.
Die neue Adresse ist gespeichert.
Bei Spannungsverlust wird die zuletzt eingestellte Kabinenadresse
automatisch gespeichert.
Auf dem Display des Bedienteils prüfen, ob die Kabine auf dem Bild-
6
schirm angezeigt wird.
Beispiel – Anzeige für Kabine 3
Die Programmierung wiederholen, wenn die Kabine nicht angezeigt
7
wird.
Beachten Sie, dass dabei mit jedem Drücken der Programmiertaste
die Adresse um 1 hochgesetzt wird, also z. B. von 4 auf 5.
Gehäuse des Leistungsteils und des Bedienteils schließen.
8
Gehäusedeckel aufsetzen, 42
