Montage

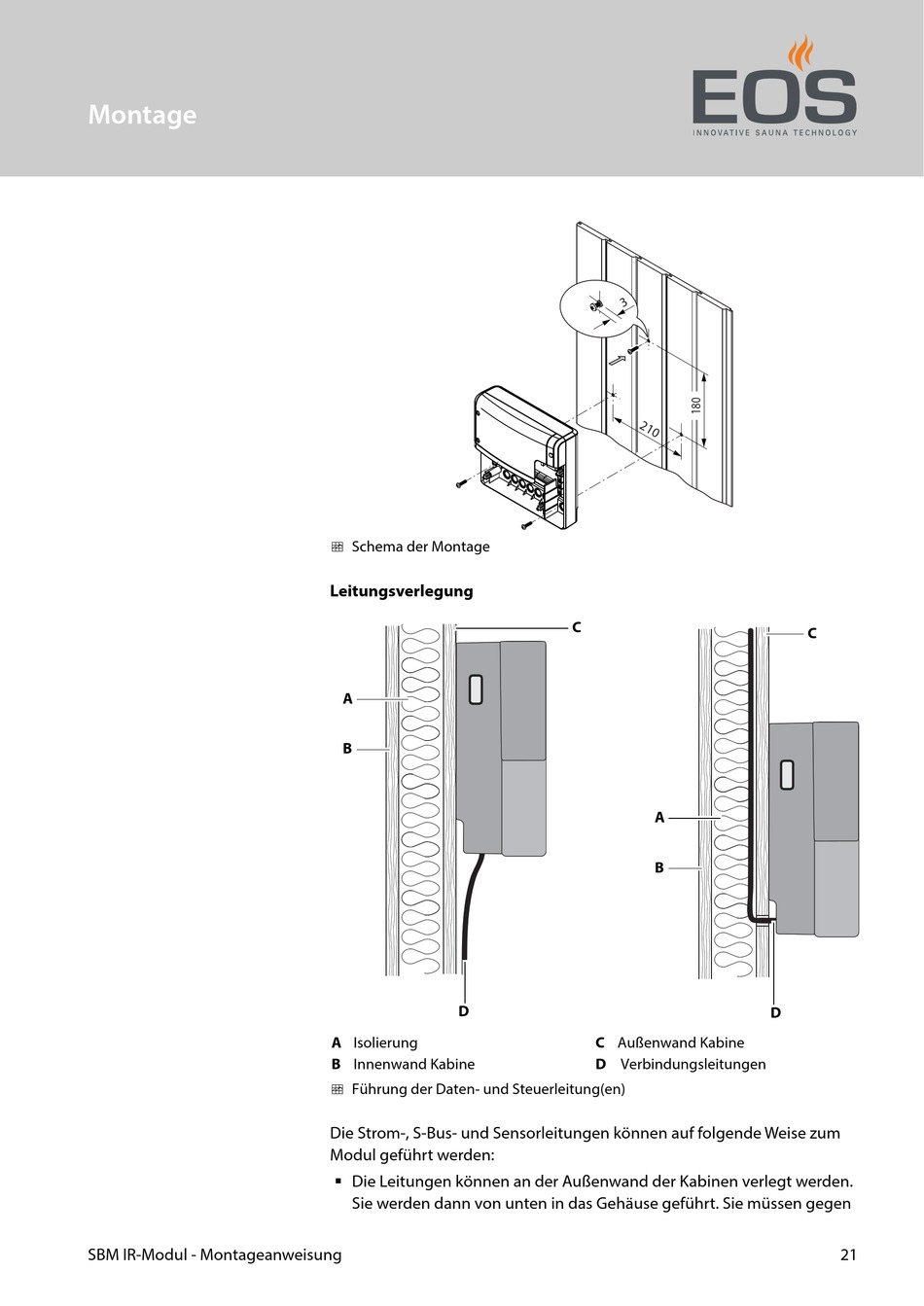

SBM IR-Modul - Montageanweisung
Schema der Montage
Leitungsverlegung
A
B
D
A Isolierung
B Innenwand Kabine
Führung der Daten- und Steuerleitung(en)
Die Strom-, S-Bus- und Sensorleitungen können auf folgende Weise zum
Modul geführt werden:
Die Leitungen können an der Außenwand der Kabinen verlegt werden.
Sie werden dann von unten in das Gehäuse geführt. Sie müssen gegen
C
A
B
C Außenwand Kabine
D Verbindungsleitungen
C
D
21
