Installation

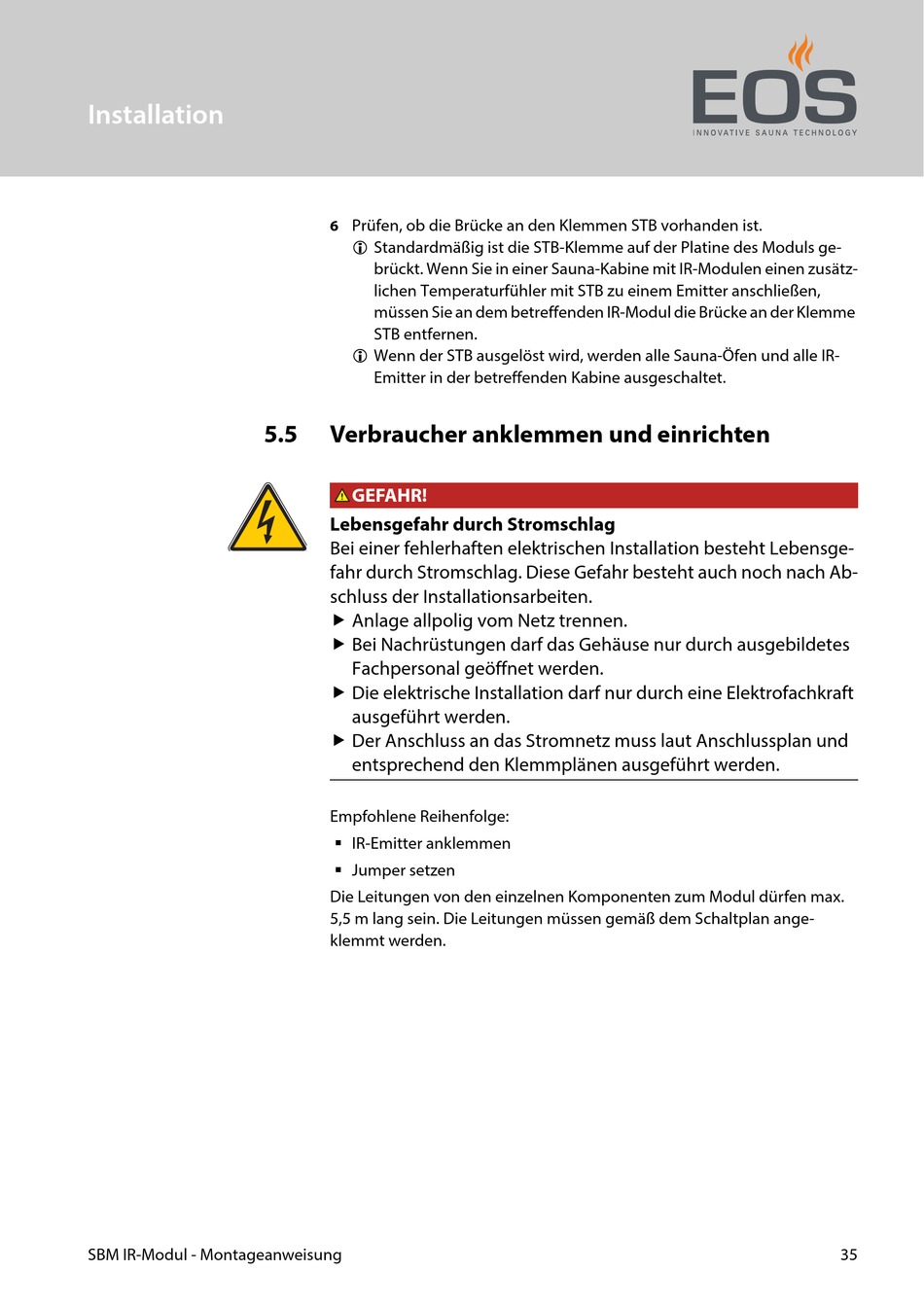

SBM IR-Modul - Montageanweisung
Prüfen, ob die Brücke an den Klemmen STB vorhanden ist.
6
Standardmäßig ist die STB-Klemme auf der Platine des Moduls ge-
brückt. Wenn Sie in einer Sauna-Kabine mit IR-Modulen einen zusätz-
lichen Temperaturfühler mit STB zu einem Emitter anschließen,
müssen Sie an dem betreffenden IR-Modul die Brücke an der Klemme
STB entfernen.
Wenn der STB ausgelöst wird, werden alle Sauna-Öfen und alle IR-
Emitter in der betreffenden Kabine ausgeschaltet.
5.5
Verbraucher anklemmen und einrichten
GEFAHR!
Lebensgefahr durch Stromschlag
Bei einer fehlerhaften elektrischen Installation besteht Lebensge-
fahr durch Stromschlag. Diese Gefahr besteht auch noch nach Ab-
schluss der Installationsarbeiten.
Anlage allpolig vom Netz trennen.
Bei Nachrüstungen darf das Gehäuse nur durch ausgebildetes
Fachpersonal geöffnet werden.
Die elektrische Installation darf nur durch eine Elektrofachkraft
ausgeführt werden.
Der Anschluss an das Stromnetz muss laut Anschlussplan und
entsprechend den Klemmplänen ausgeführt werden.
Empfohlene Reihenfolge:
IR-Emitter anklemmen
Jumper setzen
Die Leitungen von den einzelnen Komponenten zum Modul dürfen max.
5,5 m lang sein. Die Leitungen müssen gemäß dem Schaltplan ange-
klemmt werden.
35
