Installation

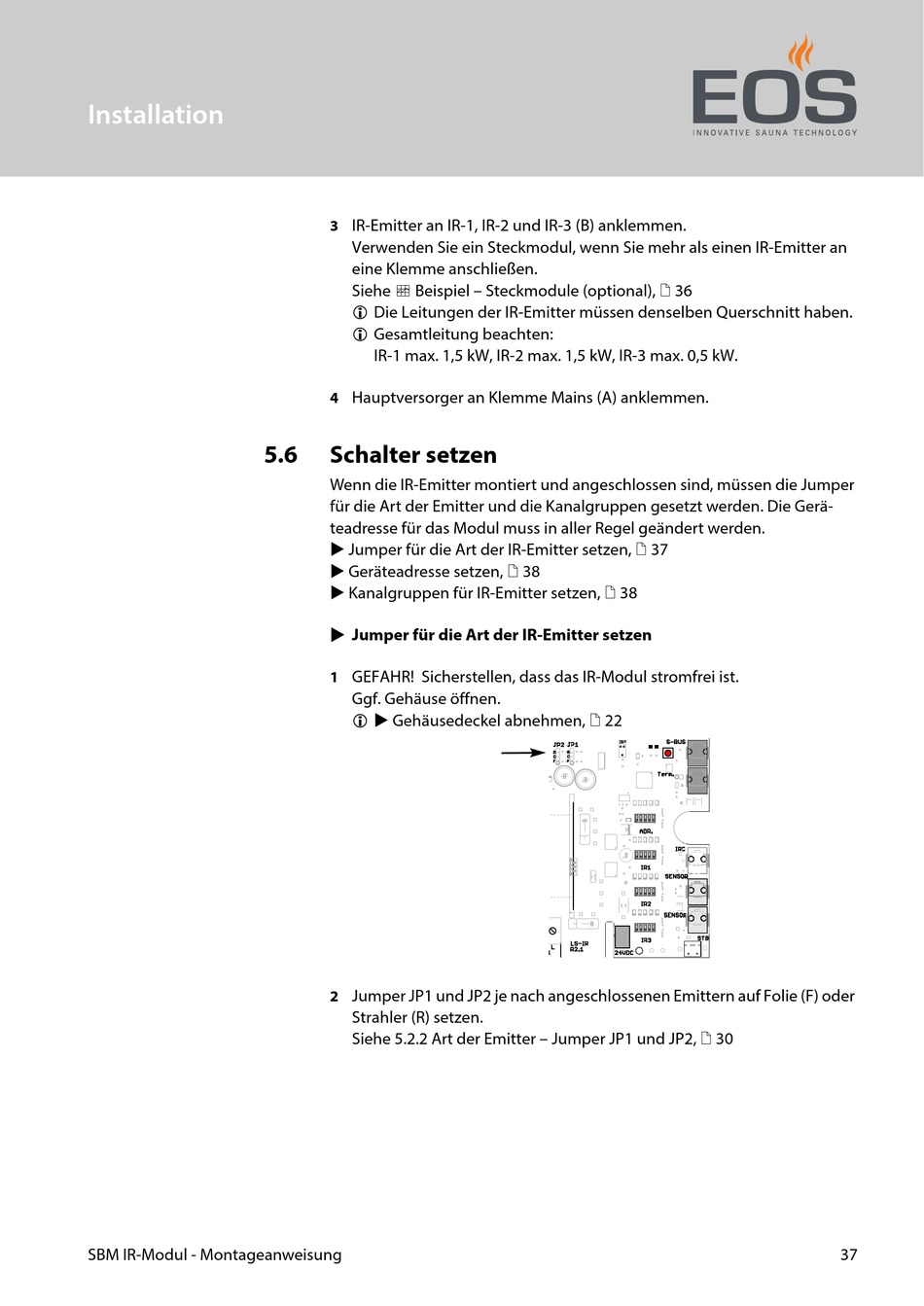

SBM IR-Modul - Montageanweisung
IR-Emitter an IR-1, IR-2 und IR-3 (B) anklemmen.
3
Verwenden Sie ein Steckmodul, wenn Sie mehr als einen IR-Emitter an
eine Klemme anschließen.
Siehe Beispiel – Steckmodule (optional), 36
Die Leitungen der IR-Emitter müssen denselben Querschnitt haben.
Gesamtleitung beachten:
IR-1 max. 1,5 kW, IR-2 max. 1,5 kW, IR-3 max. 0,5 kW.
Hauptversorger an Klemme Mains (A) anklemmen.
4
5.6
Schalter setzen
Wenn die IR-Emitter montiert und angeschlossen sind, müssen die Jumper
für die Art der Emitter und die Kanalgruppen gesetzt werden. Die Gerä-
teadresse für das Modul muss in aller Regel geändert werden.
Jumper für die Art der IR-Emitter setzen, 37
Geräteadresse setzen, 38
Kanalgruppen für IR-Emitter setzen, 38
Jumper für die Art der IR-Emitter setzen
GEFAHR! Sicherstellen, dass das IR-Modul stromfrei ist.
1
Ggf. Gehäuse öffnen.
Gehäusedeckel abnehmen, 22
Jumper JP1 und JP2 je nach angeschlossenen Emittern auf Folie (F) oder
2
Strahler (R) setzen.
Siehe 5.2.2 Art der Emitter – Jumper JP1 und JP2, 30
37
