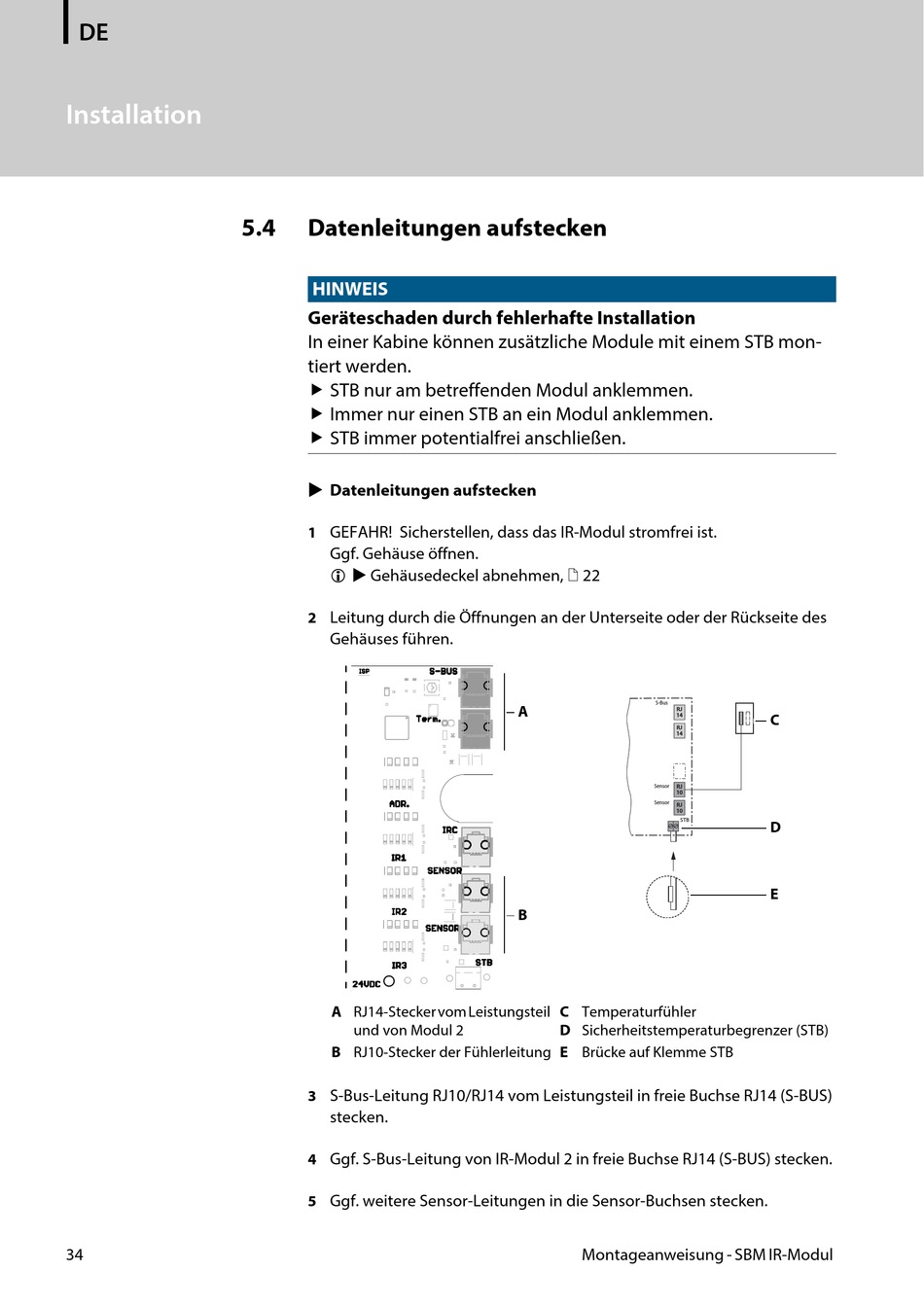

Installation
34
5.4
Datenleitungen aufstecken
HINWEIS
Geräteschaden durch fehlerhafte Installation
In einer Kabine können zusätzliche Module mit einem STB mon-
tiert werden.
STB nur am betreffenden Modul anklemmen.
Immer nur einen STB an ein Modul anklemmen.
STB immer potentialfrei anschließen.
Datenleitungen aufstecken
GEFAHR! Sicherstellen, dass das IR-Modul stromfrei ist.
1
Ggf. Gehäuse öffnen.
Gehäusedeckel abnehmen, 22
Leitung durch die Öffnungen an der Unterseite oder der Rückseite des
2
Gehäuses führen.
A RJ14-Stecker vom Leistungsteil
und von Modul 2
B RJ10-Stecker der Fühlerleitung E Brücke auf Klemme STB
S-Bus-Leitung RJ10/RJ14 vom Leistungsteil in freie Buchse RJ14 (S-BUS)
3
stecken.
Ggf. S-Bus-Leitung von IR-Modul 2 in freie Buchse RJ14 (S-BUS) stecken.
4
Ggf. weitere Sensor-Leitungen in die Sensor-Buchsen stecken.
5
S-Bus
RJ
A
14
RJ
14
RJ
Sensor
10
Sensor
RJ
10
STB
B
C Temperaturfühler
D Sicherheitstemperaturbegrenzer (STB)
Montageanweisung - SBM IR-Modul
C
D
E
