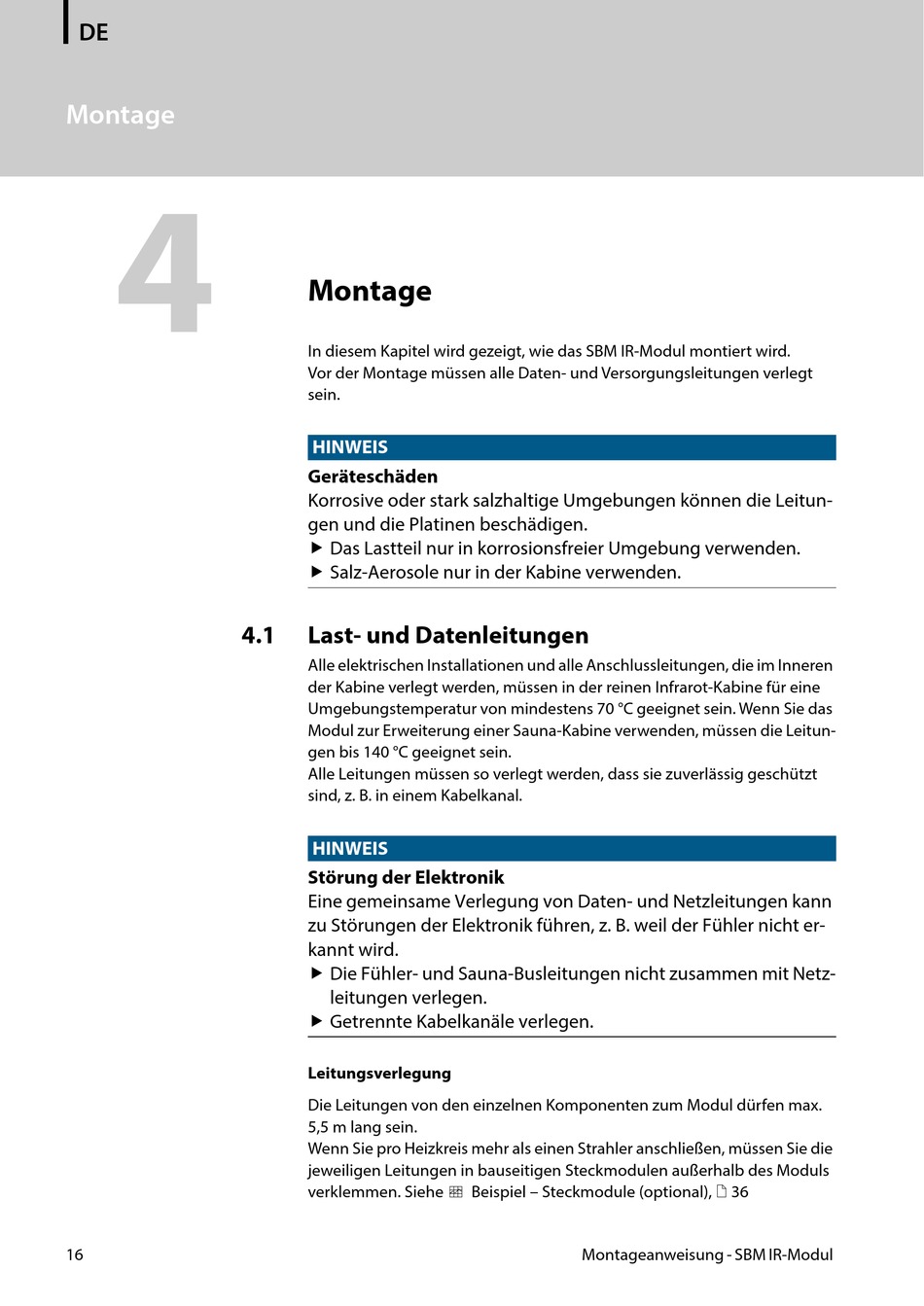

Montage
16
Montage
In diesem Kapitel wird gezeigt, wie das SBM IR-Modul montiert wird.
Vor der Montage müssen alle Daten- und Versorgungsleitungen verlegt
sein.
HINWEIS
Geräteschäden
Korrosive oder stark salzhaltige Umgebungen können die Leitun-
gen und die Platinen beschädigen.
Das Lastteil nur in korrosionsfreier Umgebung verwenden.
Salz-Aerosole nur in der Kabine verwenden.
4.1
Last- und Datenleitungen
Alle elektrischen Installationen und alle Anschlussleitungen, die im Inneren
der Kabine verlegt werden, müssen in der reinen Infrarot-Kabine für eine
Umgebungstemperatur von mindestens 70 °C geeignet sein. Wenn Sie das
Modul zur Erweiterung einer Sauna-Kabine verwenden, müssen die Leitun-
gen bis 140 °C geeignet sein.
Alle Leitungen müssen so verlegt werden, dass sie zuverlässig geschützt
sind, z. B. in einem Kabelkanal.
HINWEIS
Störung der Elektronik
Eine gemeinsame Verlegung von Daten- und Netzleitungen kann
zu Störungen der Elektronik führen, z. B. weil der Fühler nicht er-
kannt wird.
Die Fühler- und Sauna-Busleitungen nicht zusammen mit Netz-
leitungen verlegen.
Getrennte Kabelkanäle verlegen.
Leitungsverlegung
Die Leitungen von den einzelnen Komponenten zum Modul dürfen max.
5,5 m lang sein.
Wenn Sie pro Heizkreis mehr als einen Strahler anschließen, müssen Sie die
jeweiligen Leitungen in bauseitigen Steckmodulen außerhalb des Moduls
verklemmen. Siehe Beispiel – Steckmodule (optional), 36
Montageanweisung - SBM IR-Modul
