Installation
A
3
3
3
IR - Emitter 7
IR - Emitter 8
IR - Emitter 9
3
230 V AC 50 Hz 230 V AC 50 Hz
A SBM IR-Modul 1
B SBM IR-Modul 2
C SBM IR-Modul 3
 Sauna-Leistungsteil und IR-Module
SBM IR-Modul - Montageanweisung

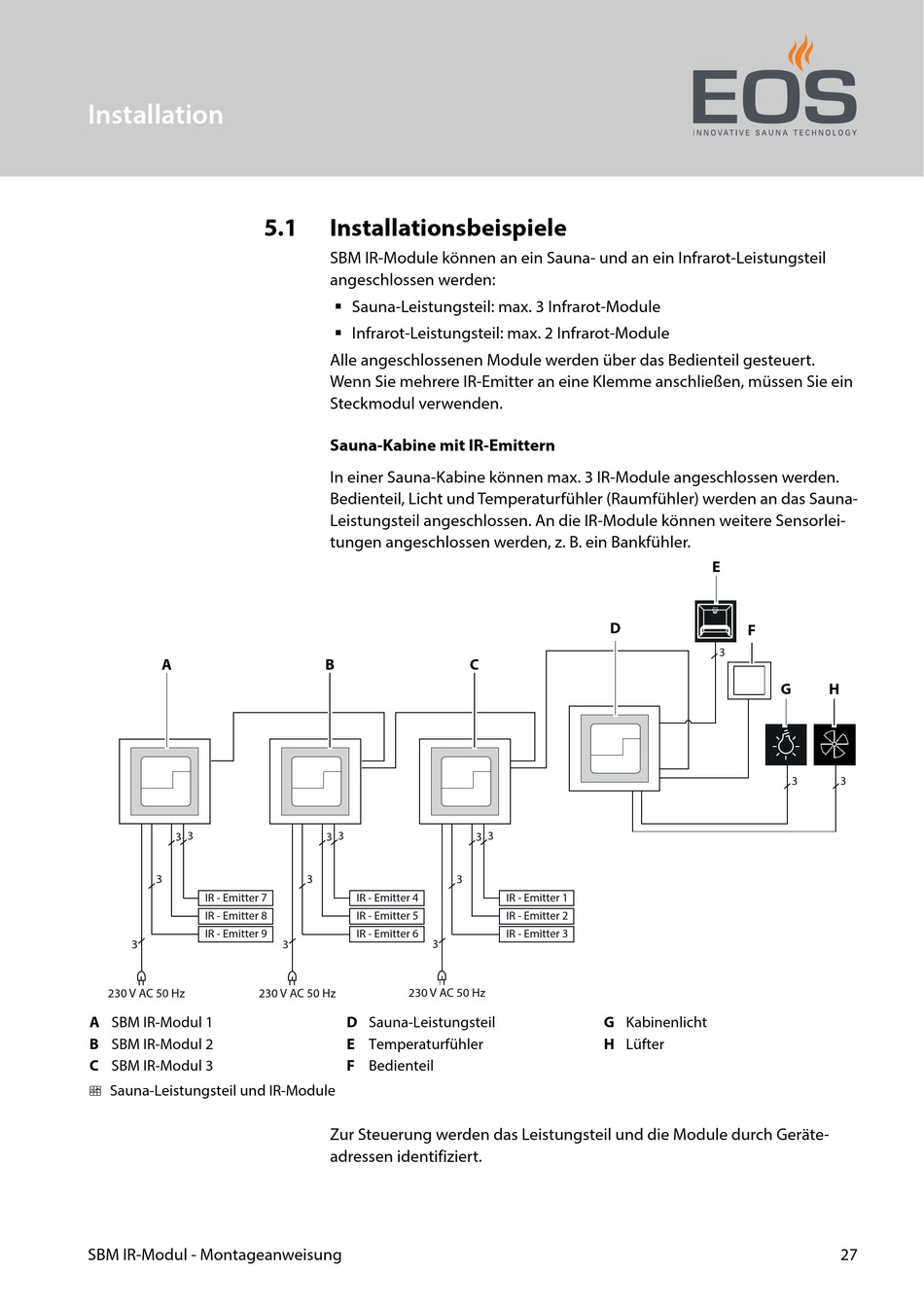

5.1

Installationsbeispiele

SBM IR-Module können an ein Sauna- und an ein Infrarot-Leistungsteil
angeschlossen werden:
 Sauna-Leistungsteil: max. 3 Infrarot-Module
 Infrarot-Leistungsteil: max. 2 Infrarot-Module
Alle angeschlossenen Module werden über das Bedienteil gesteuert.
Wenn Sie mehrere IR-Emitter an eine Klemme anschließen, müssen Sie ein
Steckmodul verwenden.
Sauna-Kabine mit IR-Emittern
In einer Sauna-Kabine können max. 3 IR-Module angeschlossen werden.
Bedienteil, Licht und Temperaturfühler (Raumfühler) werden an das Sauna-
Leistungsteil angeschlossen. An die IR-Module können weitere Sensorlei-
tungen angeschlossen werden, z. B. ein Bankfühler.
B
3
3
3
IR - Emitter 4
IR - Emitter 5
IR - Emitter 6
3
3
230 V AC 50 Hz
D Sauna-Leistungsteil
E Temperaturfühler
F Bedienteil
Zur Steuerung werden das Leistungsteil und die Module durch Geräte-
adressen identifiziert.
D
C
3
3
3
IR - Emitter 1
IR - Emitter 2
IR - Emitter 3
G Kabinenlicht
H Lüfter
E
F
3
G H
3 3
27
