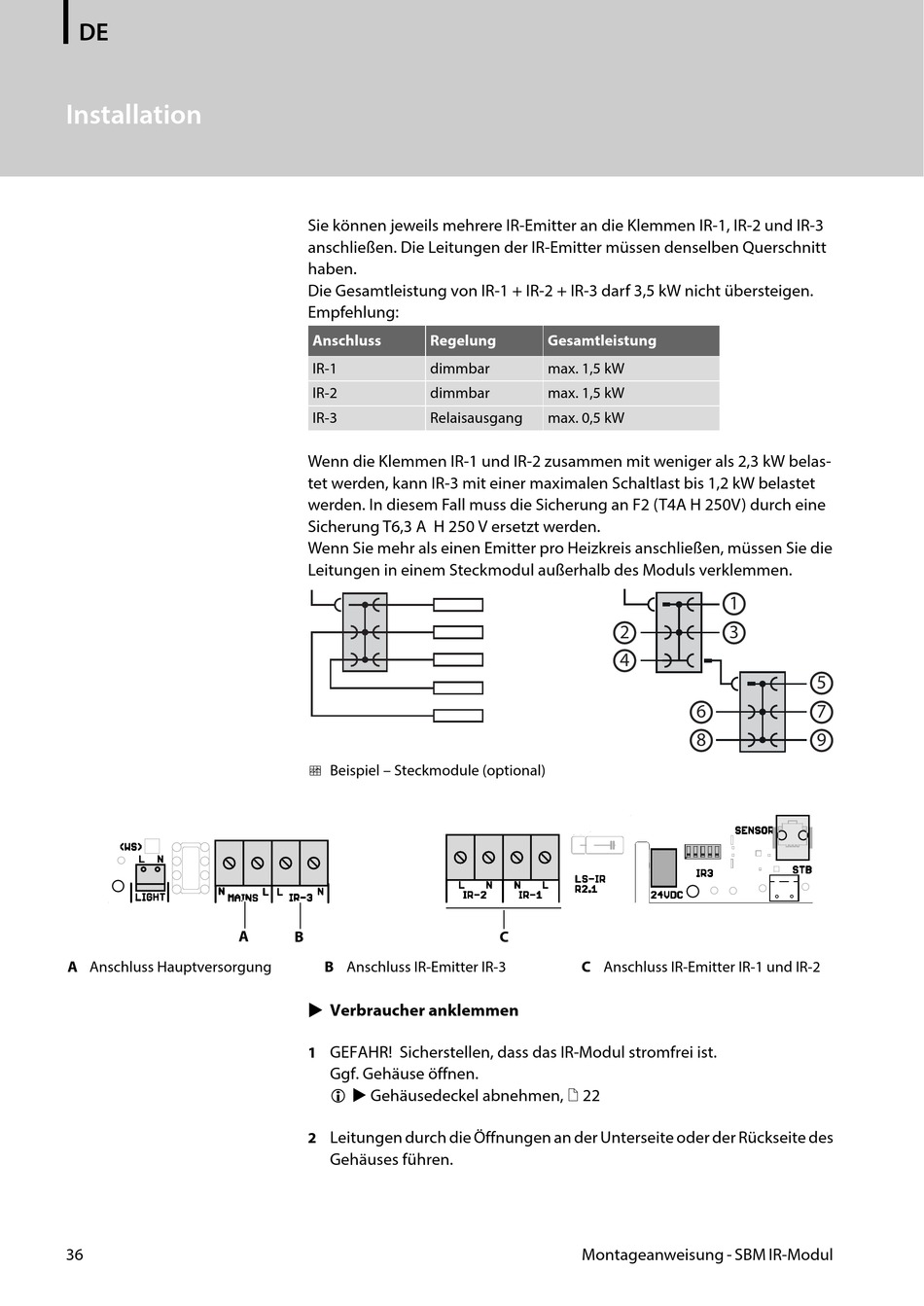

DE
Installation
A
A Anschluss Hauptversorgung
36
Sie können jeweils mehrere IR-Emitter an die Klemmen IR-1, IR-2 und IR-3
anschließen. Die Leitungen der IR-Emitter müssen denselben Querschnitt
haben.
Die Gesamtleistung von IR-1 + IR-2 + IR-3 darf 3,5 kW nicht übersteigen.
Empfehlung:
Anschluss
Regelung
IR-1
dimmbar
IR-2
dimmbar
IR-3
Relaisausgang
Wenn die Klemmen IR-1 und IR-2 zusammen mit weniger als 2,3 kW belas-
tet werden, kann IR-3 mit einer maximalen Schaltlast bis 1,2 kW belastet
werden. In diesem Fall muss die Sicherung an F2 (T4A H 250V) durch eine
Sicherung T6,3 A H 250 V ersetzt werden.
Wenn Sie mehr als einen Emitter pro Heizkreis anschließen, müssen Sie die
Leitungen in einem Steckmodul außerhalb des Moduls verklemmen.
 Beispiel – Steckmodule (optional)
B
B Anschluss IR-Emitter IR-3
 Verbraucher anklemmen
GEFAHR! Sicherstellen, dass das IR-Modul stromfrei ist.
1
Ggf. Gehäuse öffnen.
  Gehäusedeckel abnehmen,  22
Leitungen durch die Öffnungen an der Unterseite oder der Rückseite des
2
Gehäuses führen.
Gesamtleistung
max. 1,5 kW
max. 1,5 kW
max. 0,5 kW
2
4
C
C Anschluss IR-Emitter IR-1 und IR-2
Montageanweisung - SBM IR-Modul
1
3
5
6
7
8
9
