Installation
30

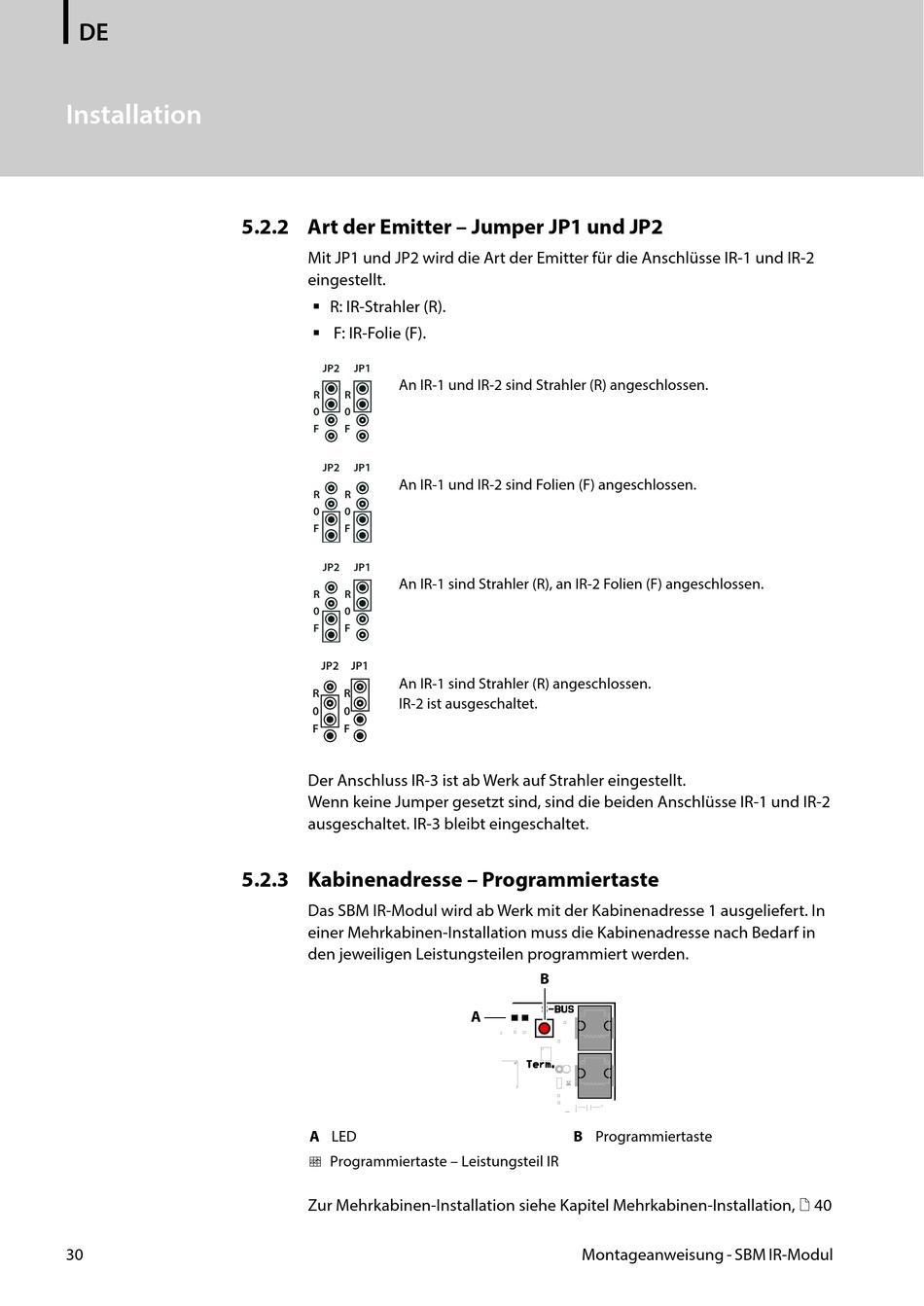

5.2.2 Art der Emitter – Jumper JP1 und JP2
Mit JP1 und JP2 wird die Art der Emitter für die Anschlüsse IR-1 und IR-2
eingestellt.
R: IR-Strahler (R).
F: IR-Folie (F).
JP2
JP1
An IR-1 und IR-2 sind Strahler (R) angeschlossen.
R
R
0
0
F
F
JP2
JP1
An IR-1 und IR-2 sind Folien (F) angeschlossen.
R
R
0
0
F
F
JP2
JP1
An IR-1 sind Strahler (R), an IR-2 Folien (F) angeschlossen.
R
R
0
0
F
F
JP2 JP1
An IR-1 sind Strahler (R) angeschlossen.
R
R
IR-2 ist ausgeschaltet.
0
0
F
F
Der Anschluss IR-3 ist ab Werk auf Strahler eingestellt.
Wenn keine Jumper gesetzt sind, sind die beiden Anschlüsse IR-1 und IR-2
ausgeschaltet. IR-3 bleibt eingeschaltet.
5.2.3 Kabinenadresse – Programmiertaste
Das SBM IR-Modul wird ab Werk mit der Kabinenadresse 1 ausgeliefert. In
einer Mehrkabinen-Installation muss die Kabinenadresse nach Bedarf in
den jeweiligen Leistungsteilen programmiert werden.
A LED
Programmiertaste – Leistungsteil IR
Zur Mehrkabinen-Installation siehe Kapitel Mehrkabinen-Installation, 40
B
A
B Programmiertaste
