y = f (x)
Mit dieser Taste wird eine Meßgröße auf der x-Achse dargestellt, die anderen Meß-
größen auf der y-Achse, z.B. P1 = f (Q1): Darstellung des Druckverlaufes P1 in Abhän-
gigkeit vom Durchfluß Q1. Ist diese Funktion aktiviert, wird die Meßgröße f(...) als ge-
sperrt gekennzeichnet, denn für diese erübrigt sich die Auswahl einer Farbe bzw.
Symbolik. Außerdem wird in der Menüleiste die Funktionstaste „Kanal x-Achse" ein-
geblendet. Über diese Taste kann ein Untermenü zur Auswahl einer anderen Meß-
größe für die x-Achse aktiviert werden.
Beinhaltet die Speicherung nur eine Meßgröße und wird die Taste „y = f (x)"
aktiviert, wird nach Betätigung der Taste „OK" die Speicherdarstellung au-
tomatisch auf y = f (t) zurückgeschaltet.
5.3.2.2.1.
Funktionstaste „Kanäle für Y-Skalierung"
Eingabemöglichkeiten
Auswahltasten Kanäle für Y-Skalierung
Aktivieren Sie die Kanäle die an der y-Achse skaliert werden sollen.
Alle anderen Kanäle werden unterhalb der Grafik angezeigt und skaliert.
Es können maximal 6 Kanäle an der y-Achse skaliert werden.

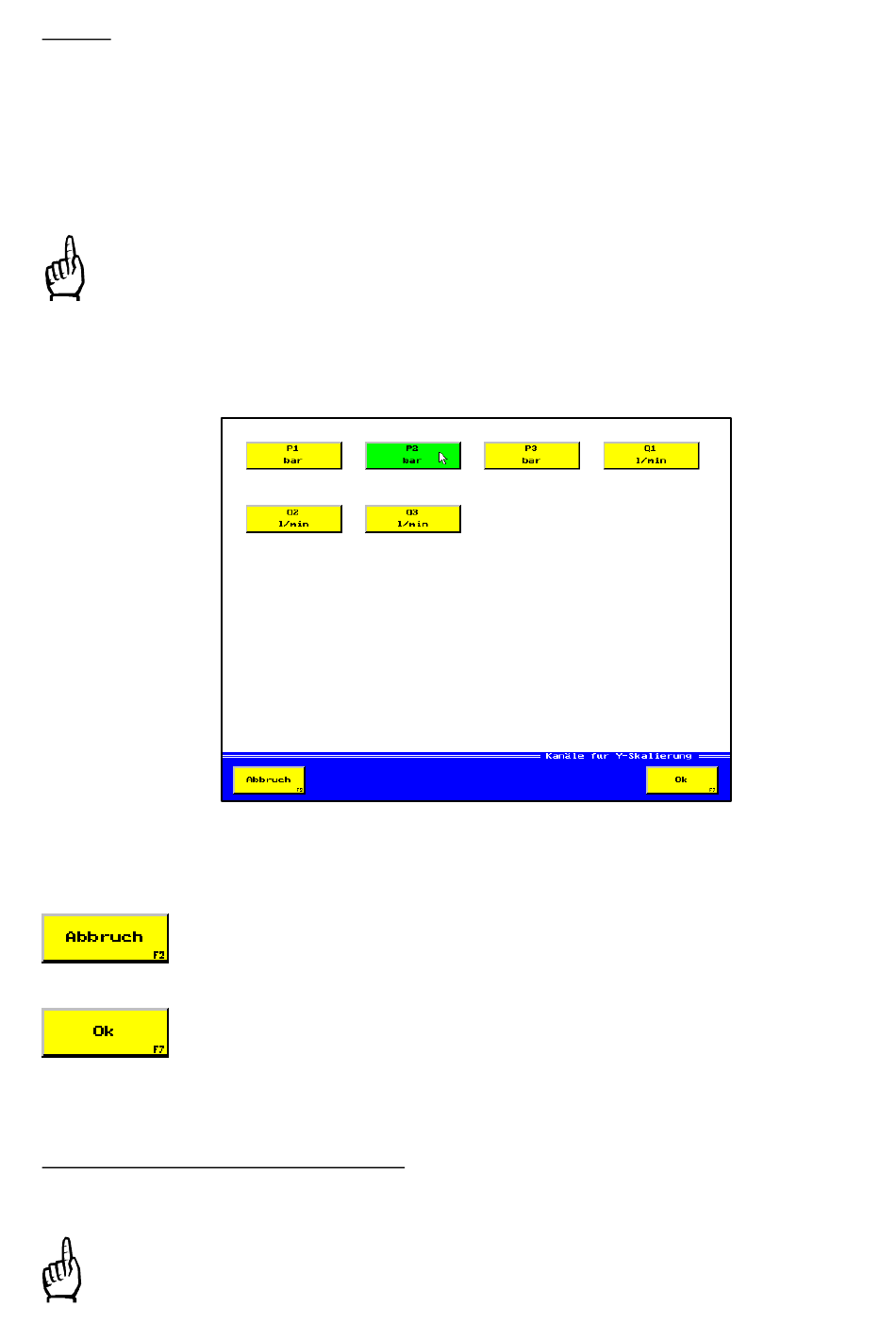

Bild 5.16 Menü: Kanäle für Y-Skalierung
Das vorangegangene Menü „Grafische Darstellung" (Bild 5.15)
oder „Kurvendefinition" (Bild 3.9) wird eingeblendet.
Vorgenommene Änderungen werden nicht übernommen.
Änderungen/Einstellungen werden übernommen und das voran-
gegangene Menü „Darstellen" (Bild 5.15) oder „Kurvendefinition"
(Bild 3.9) wird eingeblendet.
