5.3.1.
Funktionstaste „Min/Max"
Wurden die Min./Max.-Werte dieser Speicherung bereits einmal berechnet, so kön-
nen sie direkt angezeigt werden, bei neuen Speicherungen müssen sie zuerst be-
rechnet werden. Da dieser Vorgang etwas Zeit benötigt, wird die Statusmeldung
„Berechnung" eingeblendet.
5.3.2.
Funktionstaste „Grafik"
Die Angabe des Zeitbereiches rechts neben den Eingabetasten zeigt die Speicher-
zeit der gesamten Meßreihe. Mit den Eingabetasten wählen Sie den darzustellenden
Bereich aus. Dieser kann größer gewählt werden als die Speicherzeit. Dadurch kann
man verschiedene Meßreihen gleich skalieren, um Sie gegebenenfalls grafisch ver-
gleichen zu können.
Außerdem werden alle in der Meßreihe gespeicherten Meßkanäle, sowie die dazu-
gehörige (gewählte) Skalierung angezeigt.

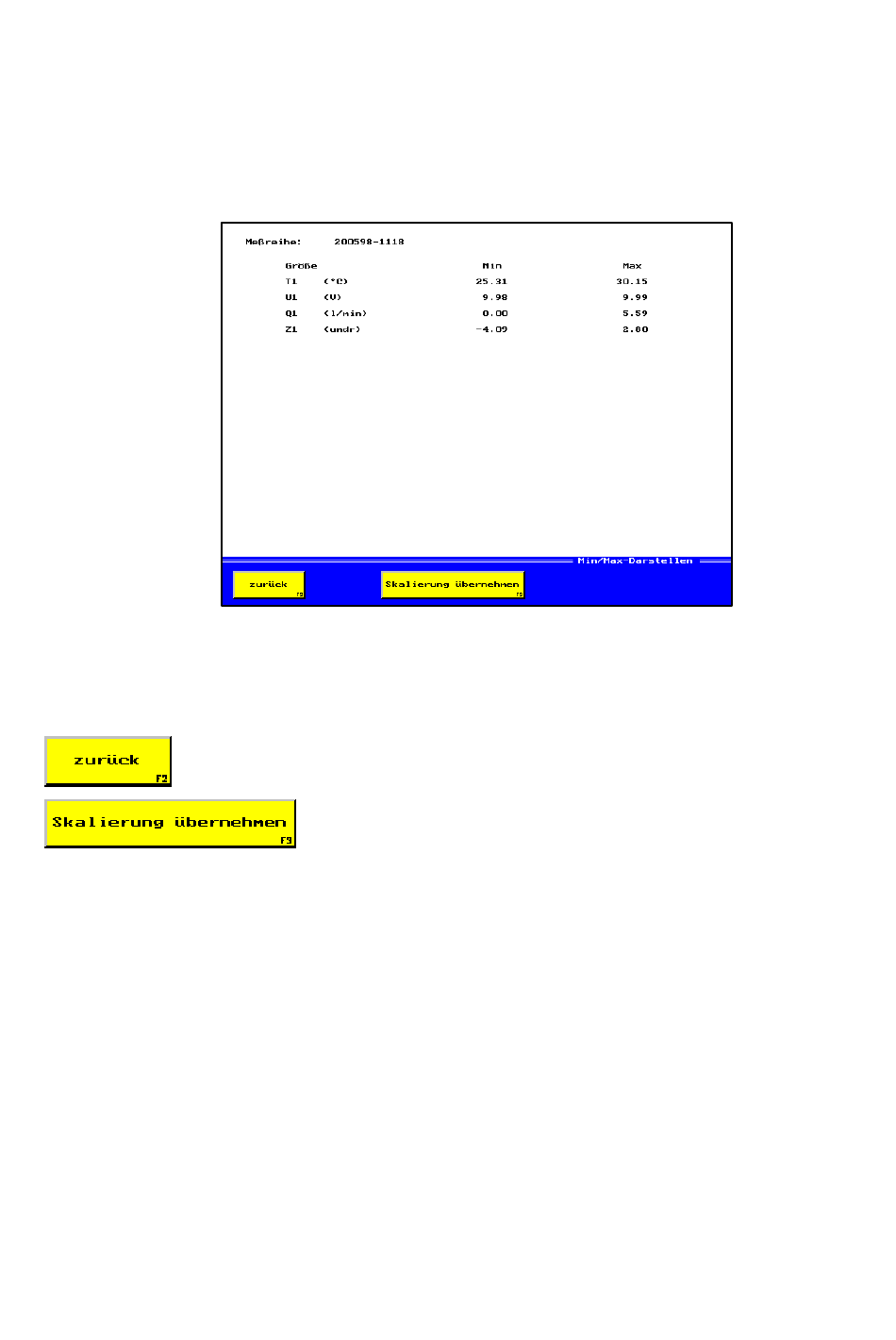

Bild 5.11 Menü: Min/Max-Darstellen
Schaltet zurück auf Menü Meßreihenauswahl (Bild 5.10).
Mit dieser Taste werden die angezeigten Werte gerun-
det als Vorgabe für die Skalierung der Grafik über-
nommen. Schaltet danach zurück auf Menü Meßrei-
henauswahl (Bild 5.10).
60
