Anschlüsse und Pinbelegung
Stecker
1
RS 232-Anschluß für die Datenübertragung zum PC/Notebook
2
Druckeranschluß oder Weiterführung zum nächsten EPP-Eingang
3
EPP-Anschluß für die Bedienung des Gerätes und die Datenüber-
tra-gung zum PC/Notebook oder EPP-Eingang vom vorherigen
Meßgerät
4 bis 7
Anschlüsse K9 bis K12 für digitale Meßsignale
8 bis 15
Anschlüsse K1 bis K8 für analoge Meßsignale
16
Nicht belegt

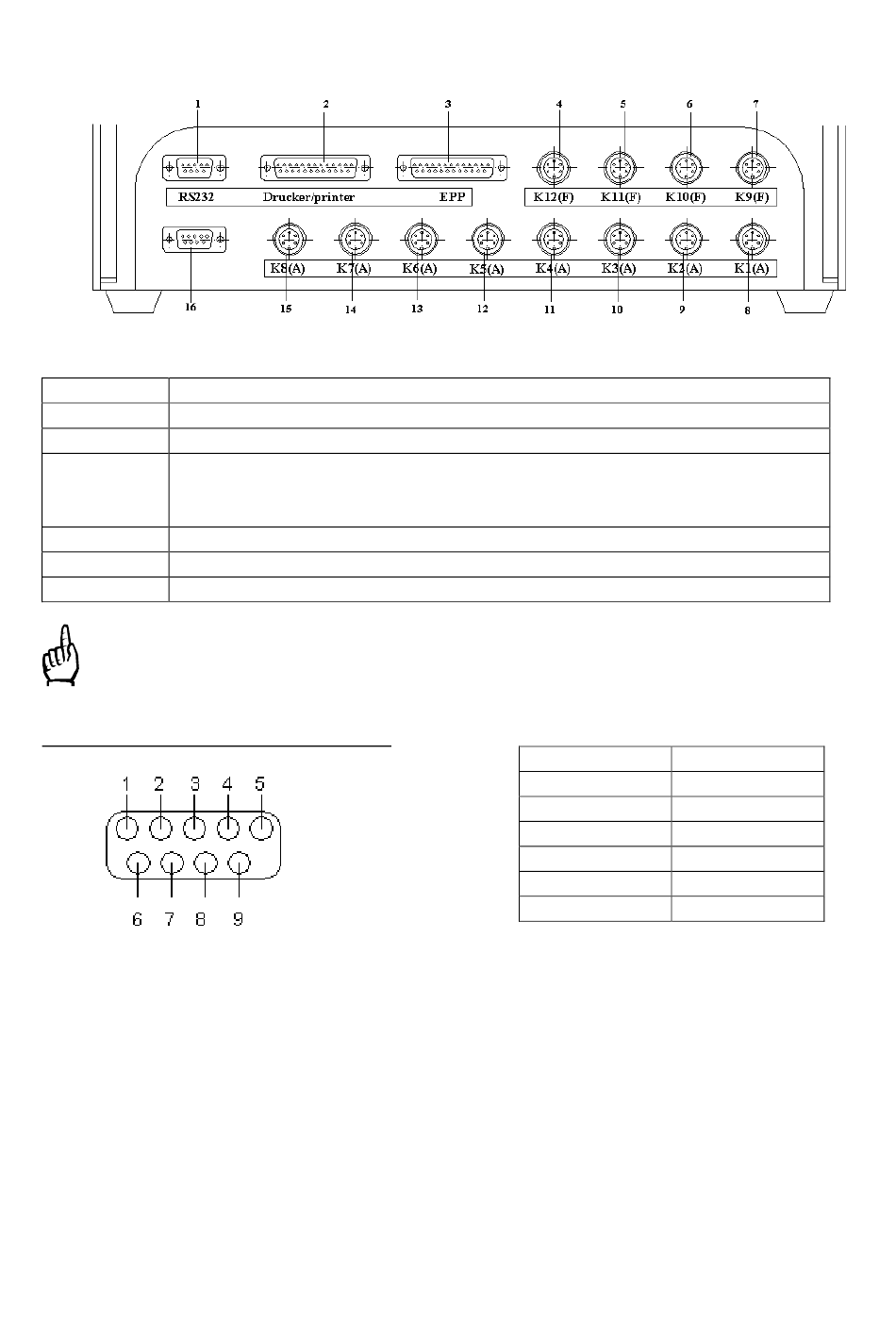

Ansicht der Stecker jeweils auf der Geräterückseite wie Bild 1.9 !
Anschluß 1 (9 poliger SUB–D–Stecker)
Bild 1.10
Pinbelegung RS232 Anschluß
Bild 1.9
Anschlüsse/Stecker Multi-System 8000
Anwendung
Pin
1,4,6,9
2
3
5
7
8
Belegung
nicht belegt
RxD
TxD
Masse
CTS
RTS
