Funktionstaste „Grafik"
Eingabemöglichkeiten
Zeitbereich
Der Zeitbereich bestimmt den Zeitabschnitt der gedruckt werden soll. Die beiden
Eingabetasten spezifizieren die Zeit von „ANFANG" bis „ENDE" des gewünschten Ab-
schnittes.
Als Hilfe wird rechts neben den Eingabetasten die Gesamtzeit der Meßreihe ange-
zeigt.
Es kann sinnvoll sein die „ENDE"-Zeit größer zu definieren, als die Gesamtzeit
der Meßreihe, um z.B. eine übersichtlichere x-Skalierung zu erhalten.
Größen
Es werden alle in der Meßreihe vorhanden Speichergrößen angezeigt. Durch Aus-
wahl
einzelner Speichergrößen können Sie sich gezielt Kurven ausdrucken lassen.

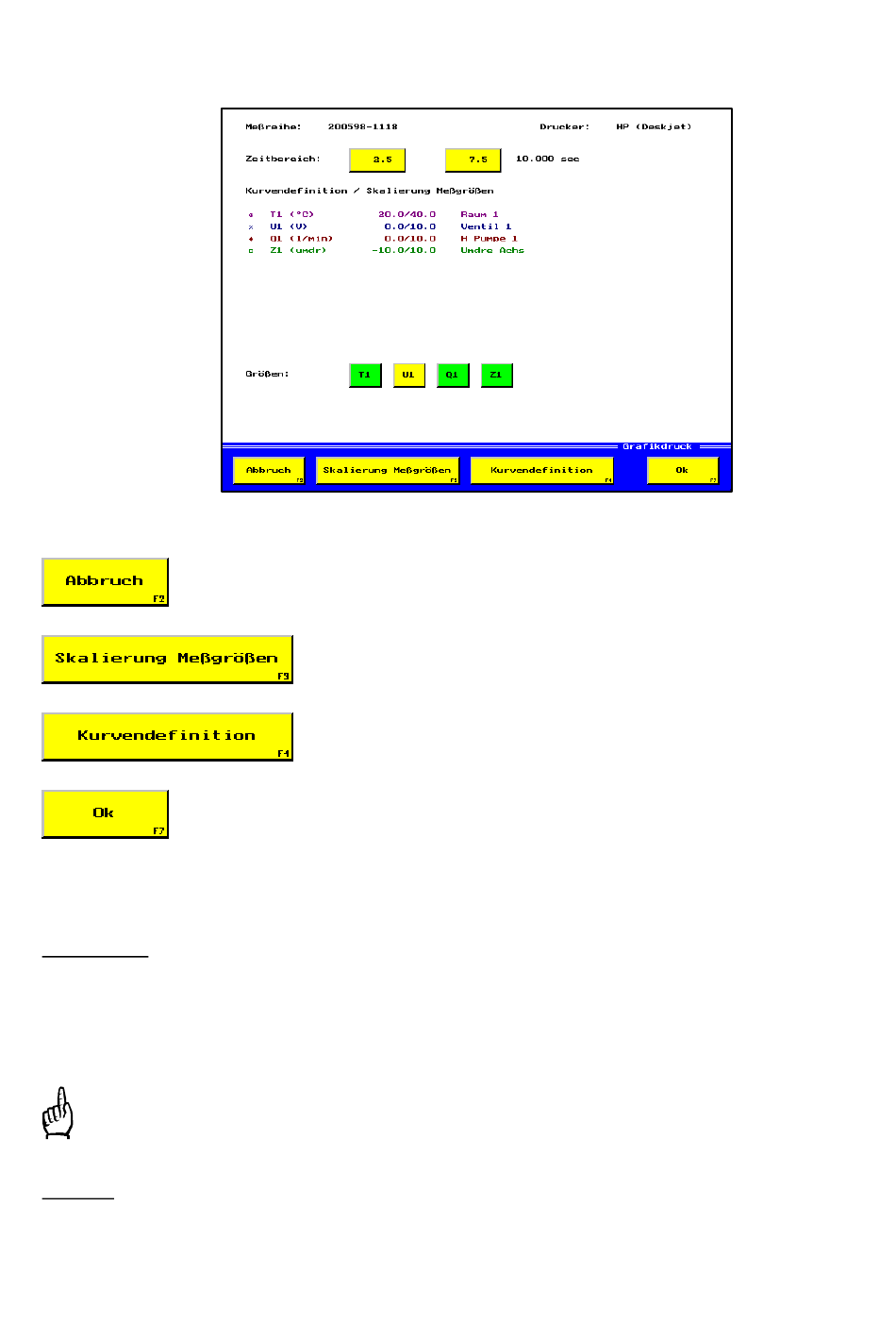

Bild 6.5
Menü: Grafikdruck
Menü „Meßreihenauswahl für Druck" (Bild 6.3) wird ein-
geblendet. Vorgenommene Änderungen werden nicht
übernommen.
Änderung der Skalierung für den grafische Ausdruck
(siehe Kapitel 6.2.1, Bild 6.6).
Einstellung der Art des Ausdrucks (siehe Kapitel 6.2.2,
Bild 6.7) Farbe, Symbolik, Bezeichnung, Skalierung.
Menü „Drucken" (siehe Kapitel 6.4.1 Bild 6.11) wird ein-
geblendet und der Grafikdruck wird gestartet.
