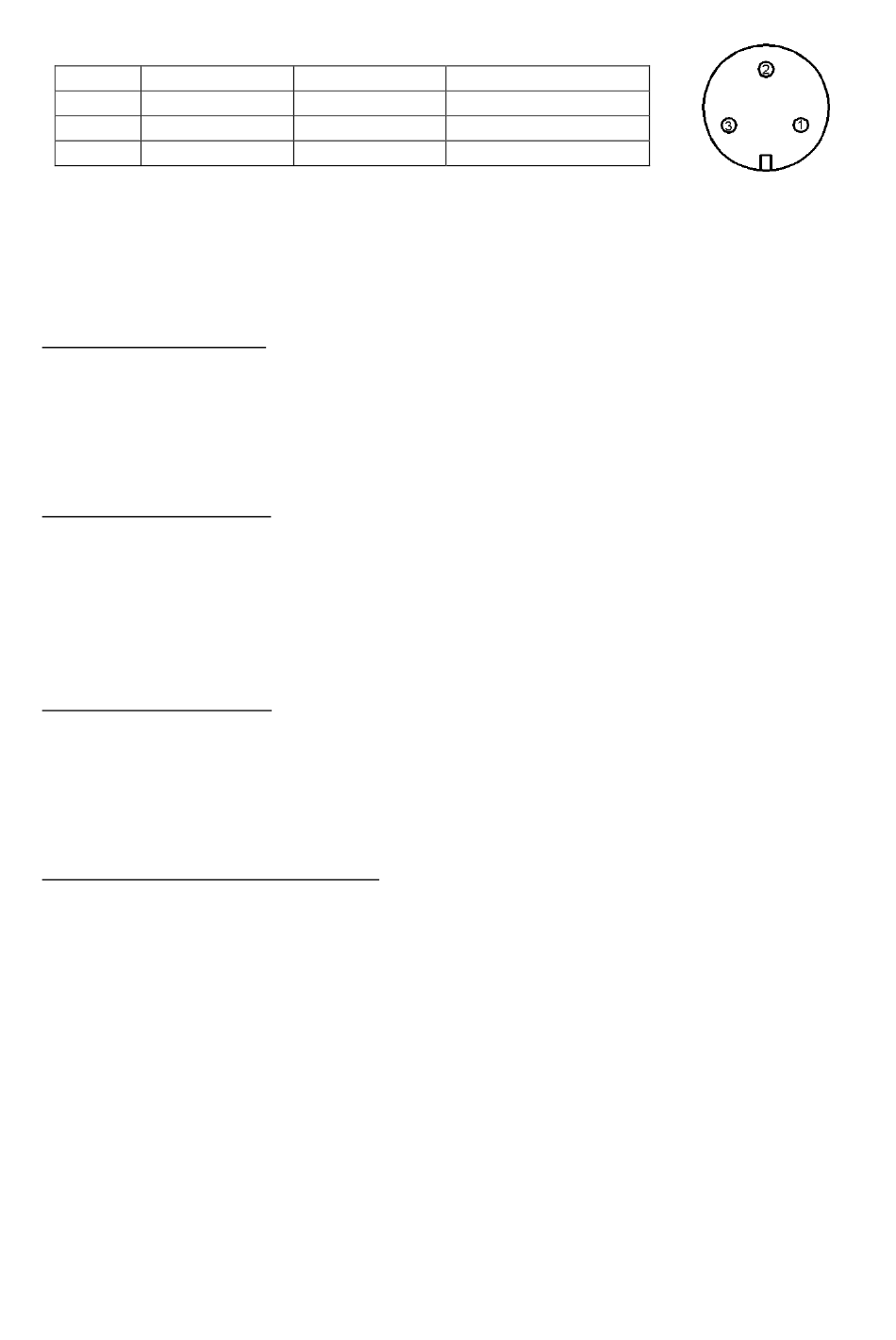

Anschluß für Stromversorgung (3 poliger Einbaustecker)
Pin Nr.
Funktion
1
Minus
2
Frei
3
Plus 24 VDC
1.5.
Technische Daten
Analoge Meßeingänge
Sie haben acht Analogeingänge zur Verfügung, die Sie entweder als Strompfad mit
20 mA Endwert, oder als Spannungspfad mit ± 10 VDC Endwert wählen können.
Die Anzeigereseve beträgt 10 bis 20 % bei einer Auflösung von 13 Bit plus Vorzeichen.
Die Meßrate ist 1ms. Am Meßeingang steht eine Speisespannung von 18 VDC für ex-
terne Sensoren zur Verfügung.
Frequenz-Meßeingänge
Es stehen vier Frequenzeingänge zur Verfügung mit der Möglichkeit zusätzlich eine
Richtungserkennung pro Meßeingang zu aktivieren. Die Eingangsbeschaltung ist für
PNP- Signale, Gegentakt- oder Push- Pullsignale ausgelegt. Der Eingangspegel liegt
im Bereich von 4 bis 30 VDC, rechteckförmig. Der normale Frequenzbereich liegt zwi-
schen 1 Hz und 5 kHz mit einer Richtungserkennung bis 4 kHz. Am Meßeingang steht
eine Speisespannung von Ub-1VDC für externe Sensoren zur Verfügung.
Anzeige und Bedienung
Die Anzeige erfolgt grafisch oder als 5-stellige Digitalanzeige. Zur Identifikation der
Meßwerte kann für jeden Kanal ein Zusatztext eingegeben werden. Es können bis zu
12 Meßwerte gleichzeitig angezeigt werden. Im Grafikmodus können dabei für jede
Kurve verschiedene Farben und Symbole zur Unterscheidung gewählt werden.
Die Bedienung erfolgt im Menü über diverse Auswahl- und Eingabetasten.
Speicher- und Triggermöglichkeiten
Es können 12 Meßwerte gleichzeitig gespeichert werden. Als Zusatzinformationen zur
Identifizierung der Speicherung können verschiedene Parameter, wie Datum/Uhrzeit
und Kanalbezeichnungen mit aufgezeichnet werden. Die kleinste Abtastrate beträgt
dabei
1 ms. Die Speicherung kann über verschiedene Triggermöglichkeiten gestartet und
gestoppt werden. Es stehen zwei Triggerkanäle zur Verfügung, die untereinander ver-
knüpft werden können.
1.6.
Einsatzbereich
Die Meßgeräte Multi-System/-Control 8000 wurden für alle vorkommenden Meßauf-
gaben in einer modernen hydraulischen Anlage entwickelt und eingerichtet.
Sie wurden für den mobilen und den stationären Betrieb im Prüfstandsbau sowie in
Labors konstruiert.
Diese Gerätetypen können Meßwerte aufnehmen und speichern, sie graphisch dar-
stellen (nur Multi-System 8000) und sie zu einem PC/Notebook transferieren.
Begrenzung
2,5 A
PTC
33 VDC 1,8 A
Transildiode BTC
Bild 1.13
Schutzart
Pinbelegung Stromversorgungsanschluß
15
