Eingabemöglichkeiten
AD-Meßgrößen
Es können acht analoge Meßkanäle direkt ausgewählt werden.
Frequenz-Meßgrößen
Sie können vier Frequenz-Meßkanäle direkt auswählen.
Berechnete Größen
Es stehen maximal vier berechnete Größen zur Verfügung.
Diese müssen zuvor im Menü „Programmieren" definiert worden sein.
4.
Programmieren zum Messen
Mit Hilfe des Menüs „Programmieren" kann u.a. folgendes eingestellt werden:
- Festlegung der Meßgrößen, z.B. P (Druck), T (Temperatur), N (Drehzahl), etc.
- Festlegung der Maßeinheit, z.B. bar, mbar, °C, °F, l/min, l/h, etc.
- Eingabe einer frei wählbaren Bezeichnung, z.B. Zylinder 1, Motor 2, Öldruck, etc.
- Auswahl des verwendeten Sensortyps,: z.B. 0 bis 20 mA, 4 bis 20 mA, etc.
- Einstellung des Meßbereichs, z.B. 0 bis 400 bar, -50 bis 200 °C, etc.
- Nullpunktabgleich
- Eingabe der Linearisierungstabellen
- Definition von berechneten Meßgrößen, z.B. dP, dT, ∑P, etc.
Bild 4.1

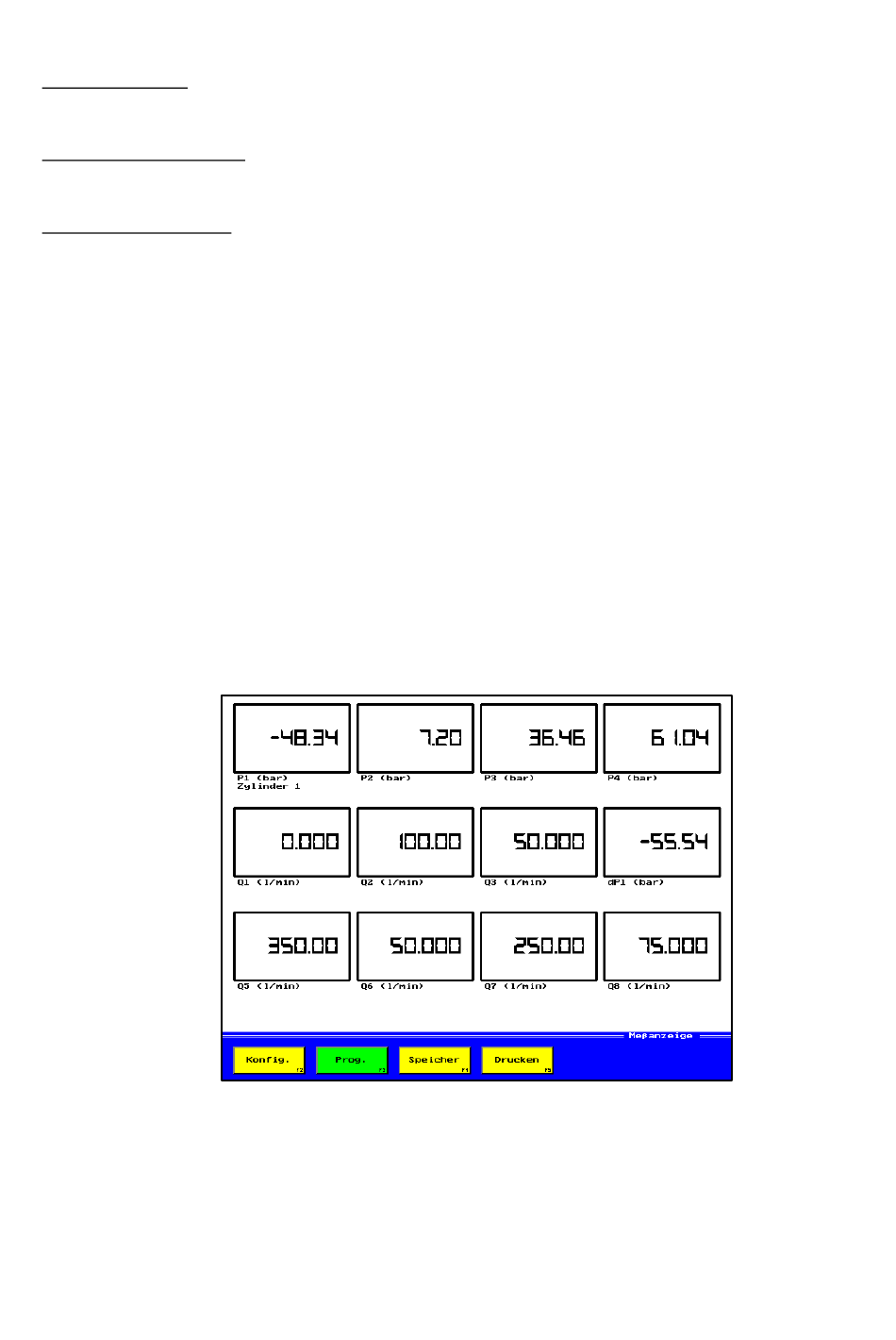

Menü: Meßanzeige (12 Größen)
(Beispiel für eine Meßanzeige mit der Einstellung: „12 Größen" und 12 aktivierten An-
zeigekanälen.)
