MultiSystem 4010
Betriebsanleitung
Schnell-Zugriffstasten Menü „Kanäle"
Schnell-Zugriffstaste Menü „Anzeige"
wechselt den Anzeigemodus „Text" / „Grafik"
Schnell-Zugriffstasten Menü „Speicher"
startet die Speicherung
öffnet das Darstell-Menü, in dem Sie Messdaten grafisch darstellen können
öffnet das Lösch-Menü, in dem Sie Messreihen löschen können
Schnell-Zugriffstaste Menü „Gerät"
aktiviert oder deaktiviert den eingestellten Filter
6.4.

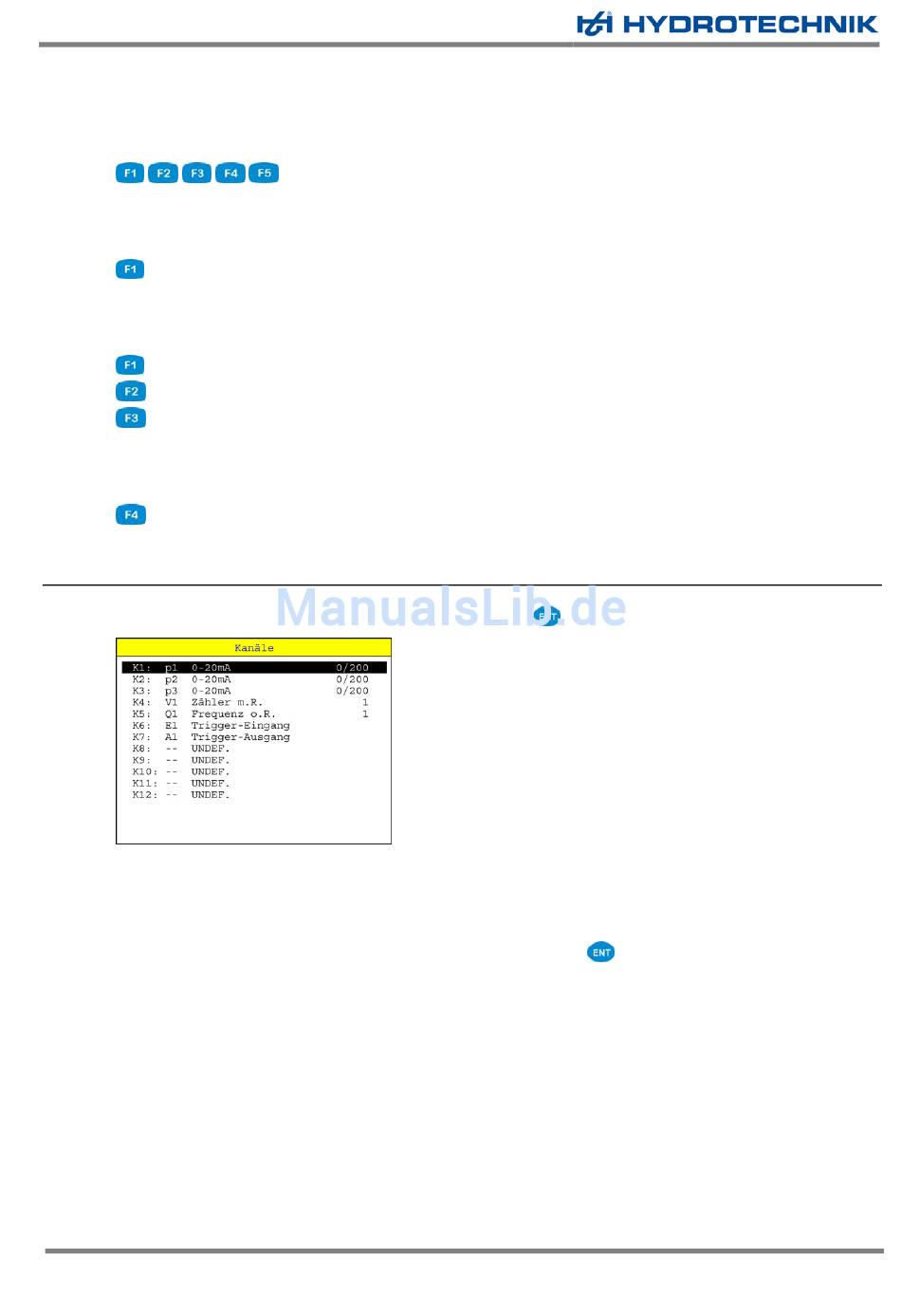

Kanäle konfigurieren
Markieren Sie im Hauptmenü „Kanäle" und drücken Sie
Hier wird eine Liste mit allen zwölf Kanälen des Messgerätes angezeigt. Die ersten fünf sind die
physikalischen Eingangskanäle (siehe Abschnitt 3.2 auf Seite 7), K6 und K7 der Trigger-Eingang bzw.
-Ausgang. Die übrigen Kanäle können für Berechnungen oder die Belegung mit digitalen Signalen
(z.B. CAN-Bus, Option) verwendet werden.
Markieren Sie mit den Pfeiltasten einen Kanal und drücken Sie
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
öffnet die Kanalprogrammierung der Messkanäle K1 ... K5
:
um ihn zu öffnen.
Seite 23 von 50
