Farbe:
Soll die Farbzuordnung der einzelnen Meßgrößen (Kurven) verändert werden, ist die
Taste „Farbe" zu aktivieren und die Taste „Symbole" zu deaktivieren. Die Zuordnung
einer
bestimmten Farbe zu einer Meßgröße erfolgt durch wiederholte Betätigung der Taste
für den entsprechenden Kanal, bis die gewünschte Farbe eingeblendet ist.
Symbol:
Soll die Symbolzuordnung der einzelnen Meßgrößen (Kurven) verändert werden, ist
die Taste „Symbole" zu aktivieren und die Taste „Farbe" zu deaktivieren. Die Zuord-
nung eines bestimmten Symbols zu einer Meßgröße erfolgt durch wiederholte Betäti-
gungder Taste für den entsprechenden Kanal, bis das gewünschte Symbol einge-
blendet ist.
6.3.
Funktionstaste „Info"

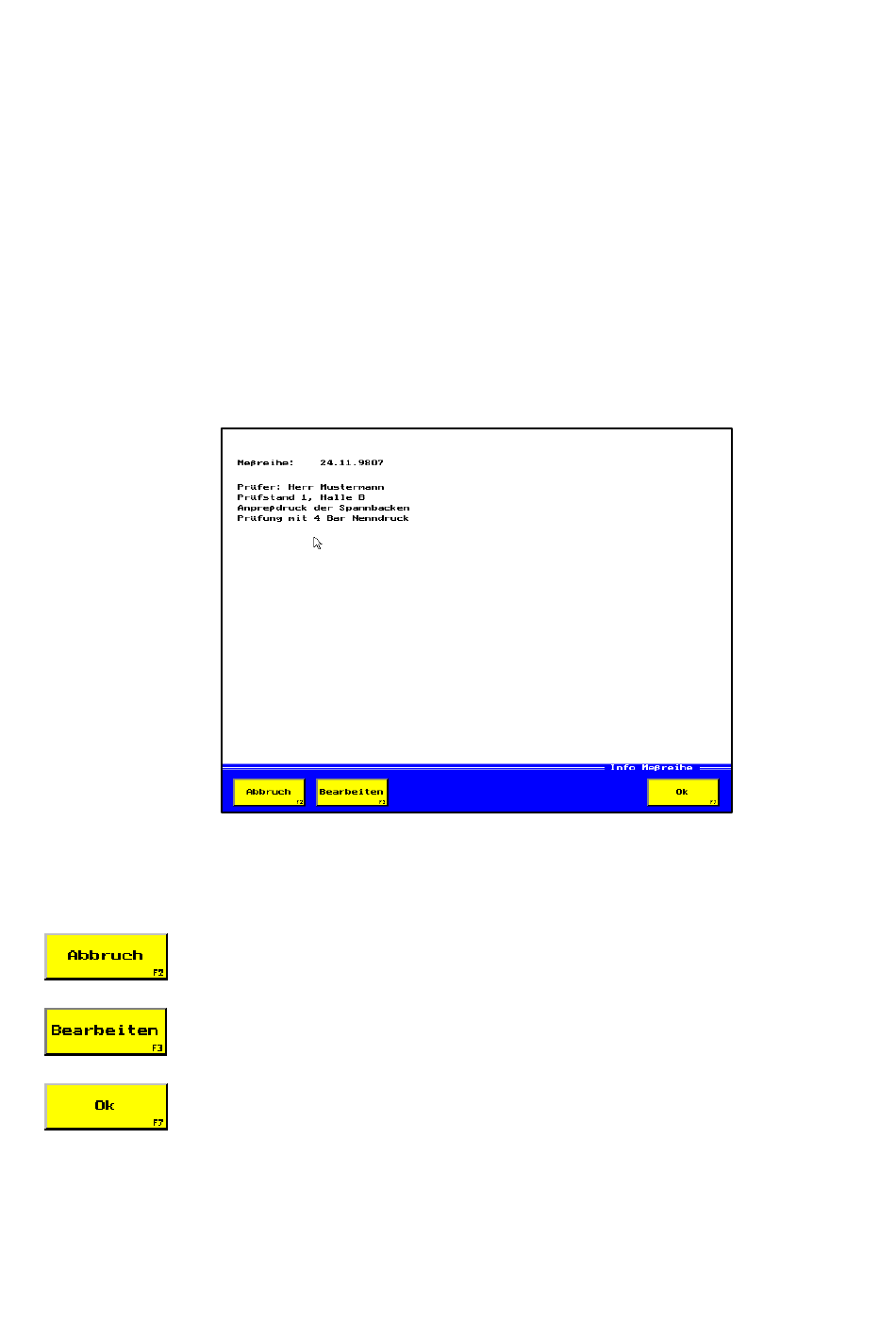

Beispieltext für eine
Meßreihen-
information
tions-
Bild 6.8
Menü „Meßreihenauswahl" (Bild 6.3) wird eingeblendet.
Vorgenommene Änderungen werden nicht übernommen.
Öffnet das Eingabepanel zum Eingeben / Korrigieren des Informa-
textes (siehe Kapitel 6.3.1, Bild 6.9).
Vorgenommene Änderungen werden übernommen. Anschlie-
ßend
wird das Menü „Meßreihenauswahl" (Bild 6.3) eingeblendet.
Menü: Info Meßreihe
79
