Eingabemöglichkeiten
Triggertyp
Der Triggertyp legt fest, welcher Art die Auslösung des Triggerereignisses sein soll.
Keiner:
Die Speicherung arbeitet ohne Triggereinstellungen. Das Starten der Speicherung
wird manuell auf Tastendruck ausgelöst und nach der eingestellten Speicherzeit be-
endet.
Taste:
Das Triggerereignis wird manuell durch Tastendruck ausgelöst.
Wert:
Die Auslösung des Triggerereignisses ist abhängig vom Triggeroperator und wird di-
rekt durch den Meßwertes des Triggerkanals bestimmt. Das heißt, ist der Meßwert
bereits größer oder kleiner als die Triggereinstellung, wird das Triggerereignis sofort
ausgelöst.
Flanke:
Das Triggerereignis wird erst ausgelöst, wenn der Meßwert den Triggerwert in der rich-
tigen Flanke durchläuft.
Als Beispiel für Triggeroperator „Steigend": Ist der Meßwert beim Speicherstart bereits
größer als der Triggerwert, muß der Meßwert erst den Triggerwert unterschreiten und
dann wieder überschreiten, um das Triggerereignis auszulösen.
Bild 5.7
Menü „Speicherparameter" (Bild 5.3) wird eingeblendet.
Vorgenommene Änderungen werden nicht übernommen.
Menü „Speicherparameter" (Bild 5.3) wird eingeblendet.
Vorgenommene Änderungen werden übernommen

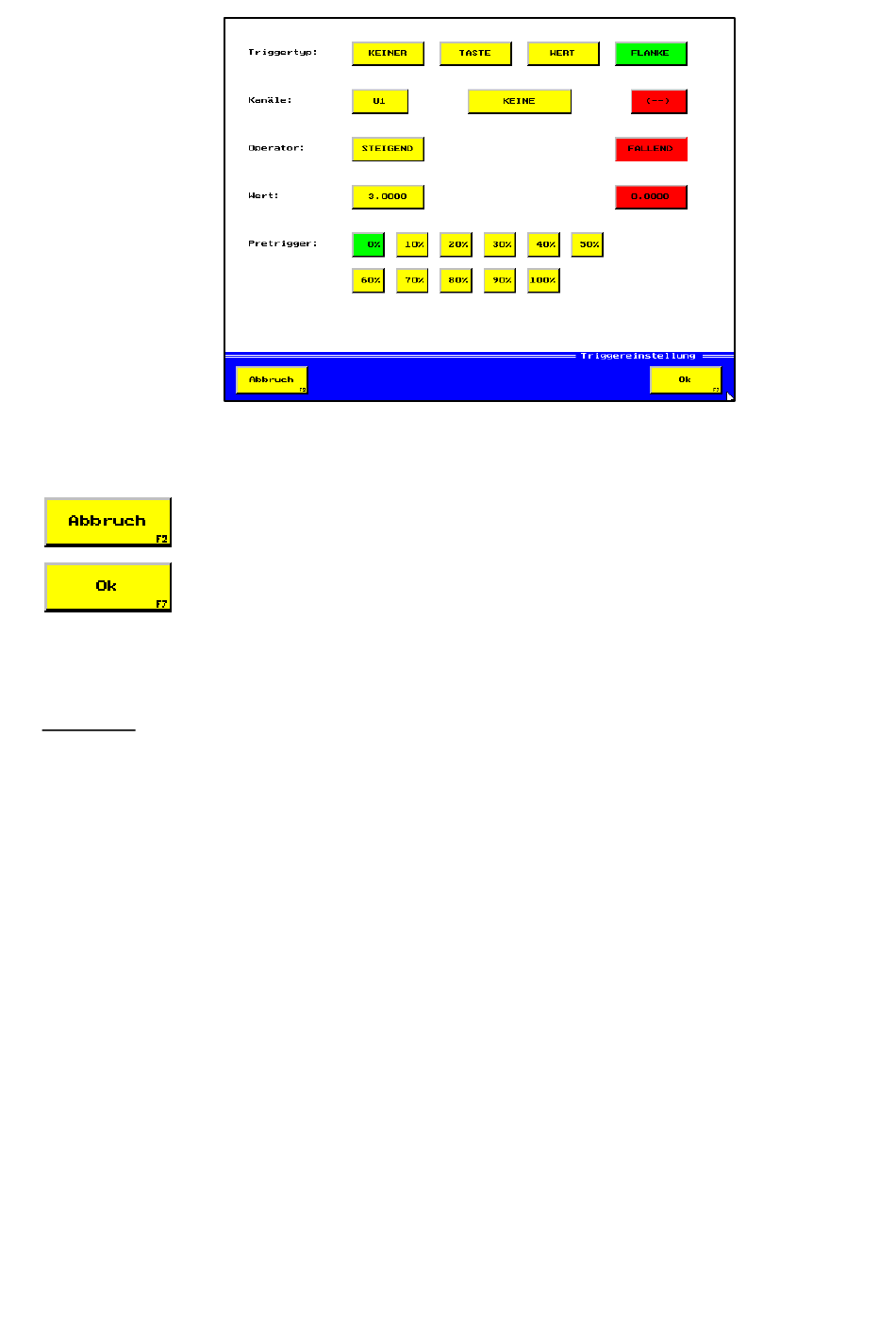

Menü: Triggereinstellung
