Bezeichnung
Wenn die Auswahltaste „Ja" betätigt wurde, kann jeder Meßkanal mit einem frei
wählbaren Zusatztext (10 Zeichen) näher beschrieben werden.
Dieser Zusatztext wird dann im Menü angezeigt und bei einer Speicherung aufge-
zeichnet. Bei der Darstellung einer Kurve (siehe Menü: „Speicher-Darstellen-Grafik-
Kurvendefinition") gibt es eine weitere Taste, die den Zusatztext auch in der Auswer-
tung ermöglicht.
Wird die Auswahltaste „Nein" aktiviert, erfolgt keine Beschriftung.
3.2.1.1.
Funktionstaste „Y-Skalierung"
Für jeden Kanal kann eine getrennte Skalierung vorgenommen werden, die in der
grafi-schen Meßwertanzeige und als Skalierungsvorschlag bei der grafischen Kurven-
auswertung verwendet wird. Um Änderungen in der Skalierung vorzunehmen tippen
Sie die gewünschte Auswahltaste an und das Eingabepanel wird geöffnet.

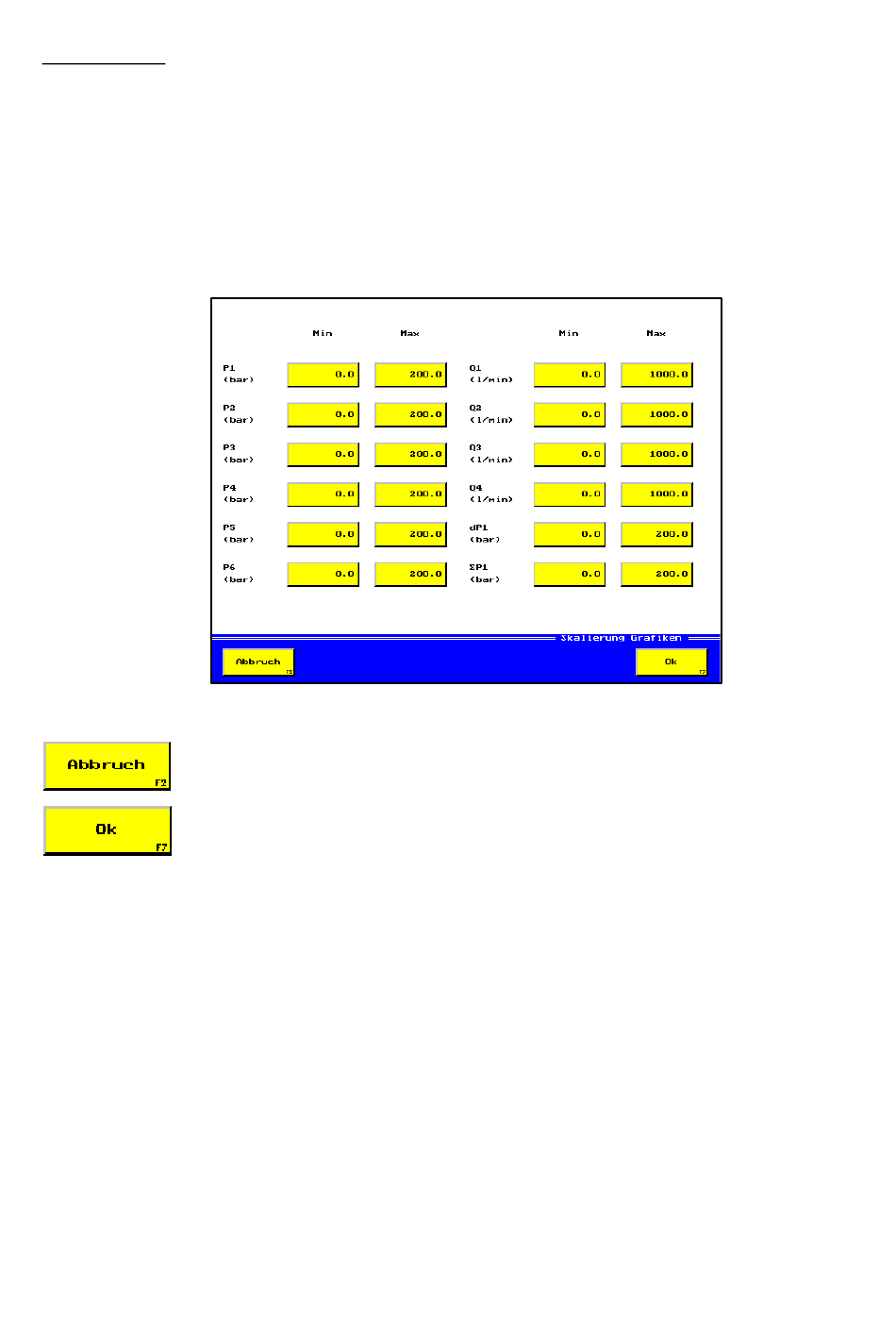

Bild 3.7
Menü: Skalierung Grafiken
Menüleiste „Konfigurieren" (Bild 3.6) wird eingeblendet.
Vorgenommene Änderungen werden nicht übernommen.
Menüleiste „Konfigurieren" (Bild 3.6) wird eingeblendet.
Vorgenommene Änderungen werden übernommen
30
