Nach Auswahl der Funktionstaste „Prog" erscheint die aktuelle Einstellung aller Meß-
kanäle.
Das Menü zeigt die folgenden 16 Auswahltasten für die programmierbaren Meßka-
näle an:
- 8 Kanäle für A/D-Meßgrößen
- 4 Kanäle für Frequenz-Meßgrößen (siehe Kapitel 4.2)
- 4 Kanäle „Berechnete Größen"
Neben der Bezeichnung des Kanals enthalten diese Auswahltasten die folgenden
Informationen:
- Sensortyp (Analog) 0 bis 20 mA, 4 bis 20 mA, 0 bis 10 V
- Sensortyp (Frequenz) mit und ohne Richtungserkennung (m.R. / o.R.)
- Kalibrierwert
- „Lin.", falls mit Liniarisierungstabelle gearbeitet wird
- Korrekturwert des Abgleichs bei berechneten Größen
Jeder Kanal kann unterschiedlich belegt werden.

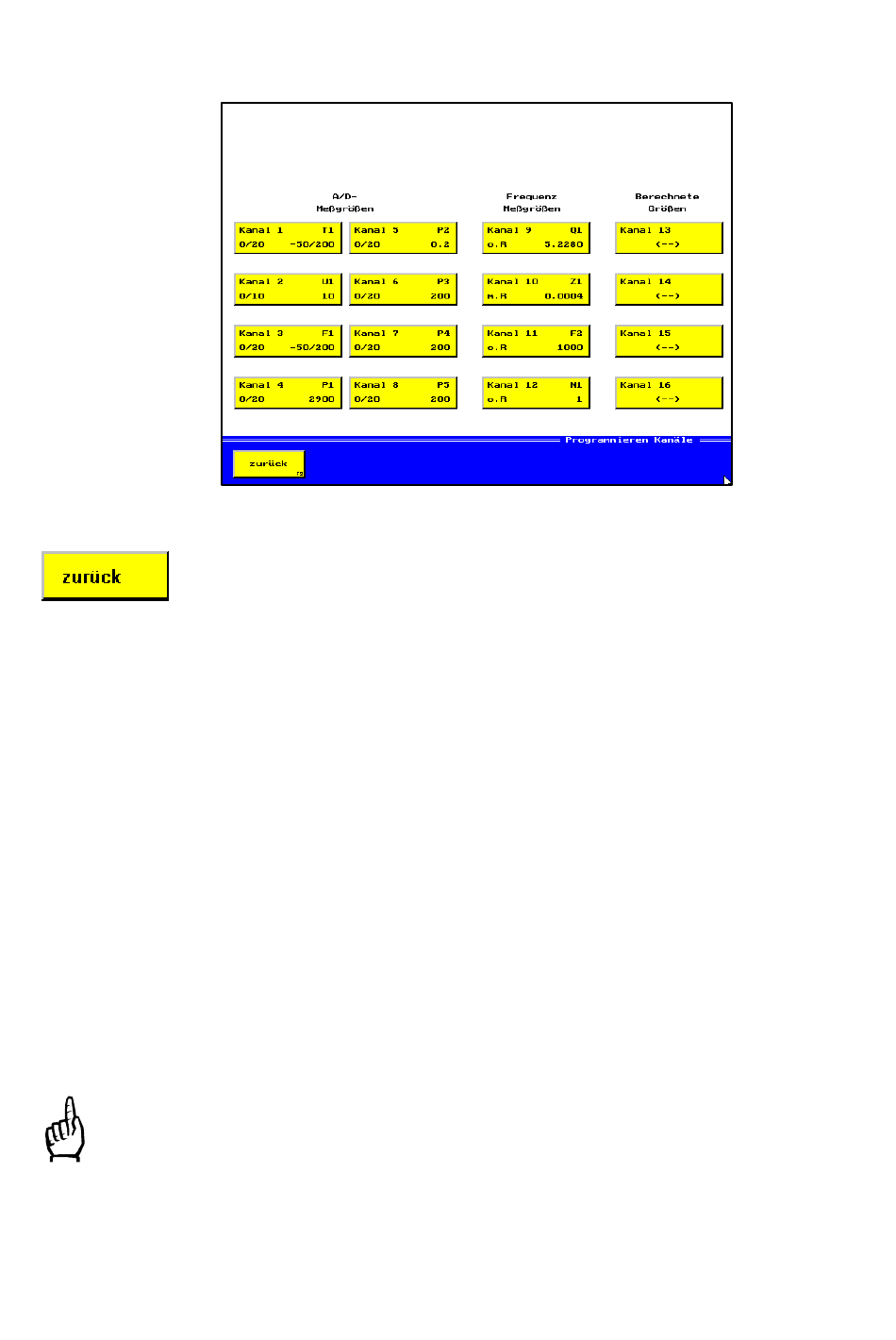

Bild 4.2
Menü: Programmieren Kanäle
Schaltet zurück auf „Meßanzeige" (Bild 4.1)
(siehe Kapitel 4.1)
(siehe Kapitel 4.3)
