INSTALLATION

Die Installation darf nur durch qualifiziertes Personal und unter Beachtung
der gesetzlichen Bestimmungen vorgenommen werden.

UMGEBUNG

Wählen Sie einen Montageort, der für das Gehäuse des HYDRO+ geeignet ist.
Der HYDRO+ sollte so angebracht werden, daß:
1. die Umgebungstemperatur immer zwischen -20 und 50°C (-5 und 122°F) beträgt.
2. sich das Anzeigefenster des HYDRO+ in Augenhöhe befindet.
3. die kürzesten Verbindungsleitungen benötigt werden.
4. das Gehäuse keinen Erschütterungen und Vibrationen ausgesetzt ist.
Vermeiden Sie Standorte, bei denen der HYDRO+:
» direkter Sonneneinstrahlung ausgesetzt ist, (Sonnenschutzdach wenn nötig).
» sich in der Nähe von Hochspannungs-, Motorleitungen, Schaltschützen oder
Frequenzumrichtern (SCR Steuerantriebe) befindet.

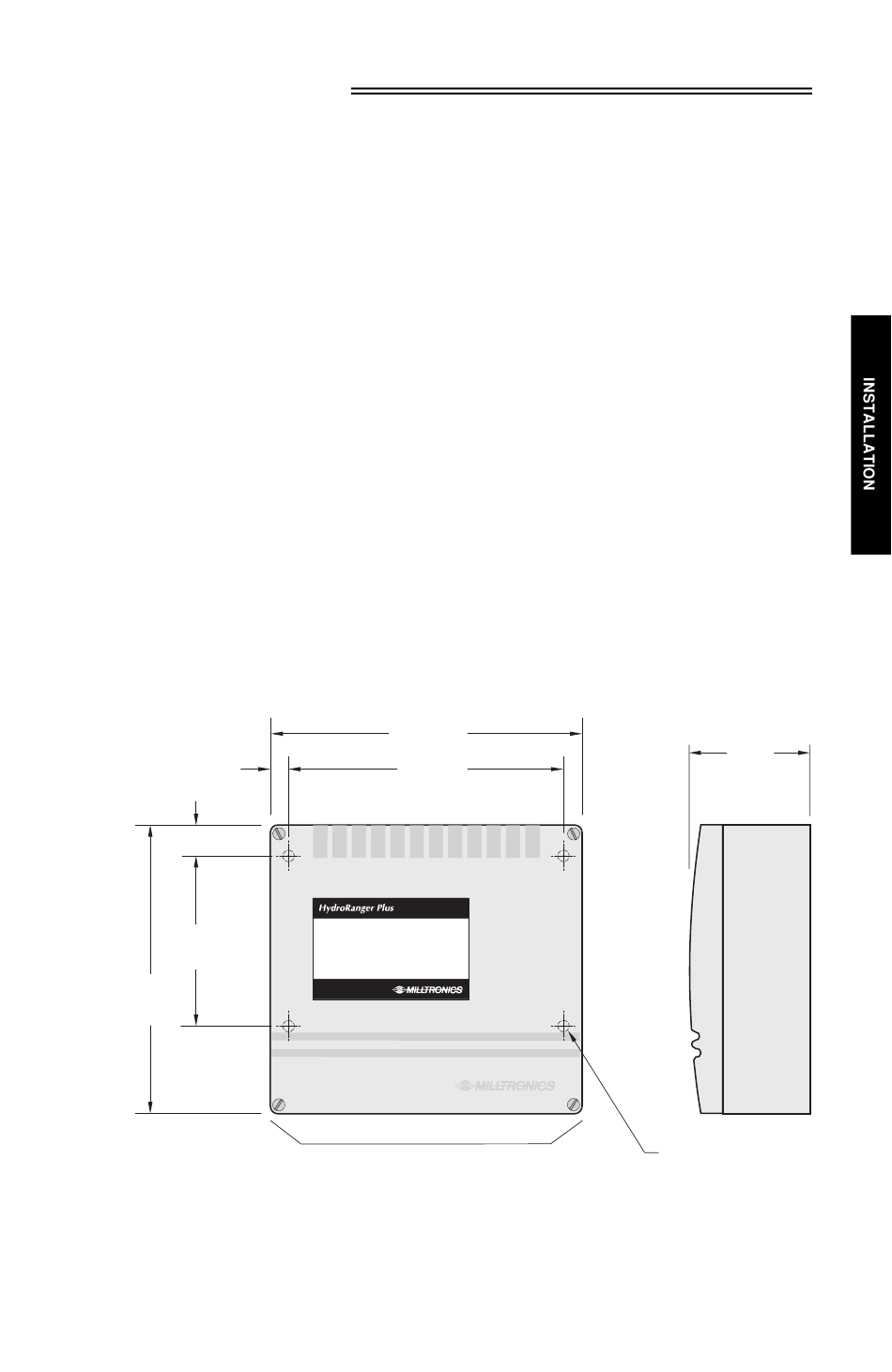

ABMESSUNGEN

WANDMONTAGE
13 mm (0.5")
20 mm (0.8")
102 mm
(4")
180 mm
(7.1")
Geeignete Stelle zur Anbringung der Kabeleinführungen.
Verwenden Sie entsprechende Kabelverschraubungen, um die
Gehäuseschutzart zu gewährleisten.
Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung
PL-507-3
195 mm
(7.7")
168 mm
(6.6")
zu der Klemmleiste.
9
77 mm
(3.0")
Montagebohrung,
4.5 mm (0.18") Ø,
(x 4)
