Milltronics HydroRanger Plus Betriebsanleitung Seite 117

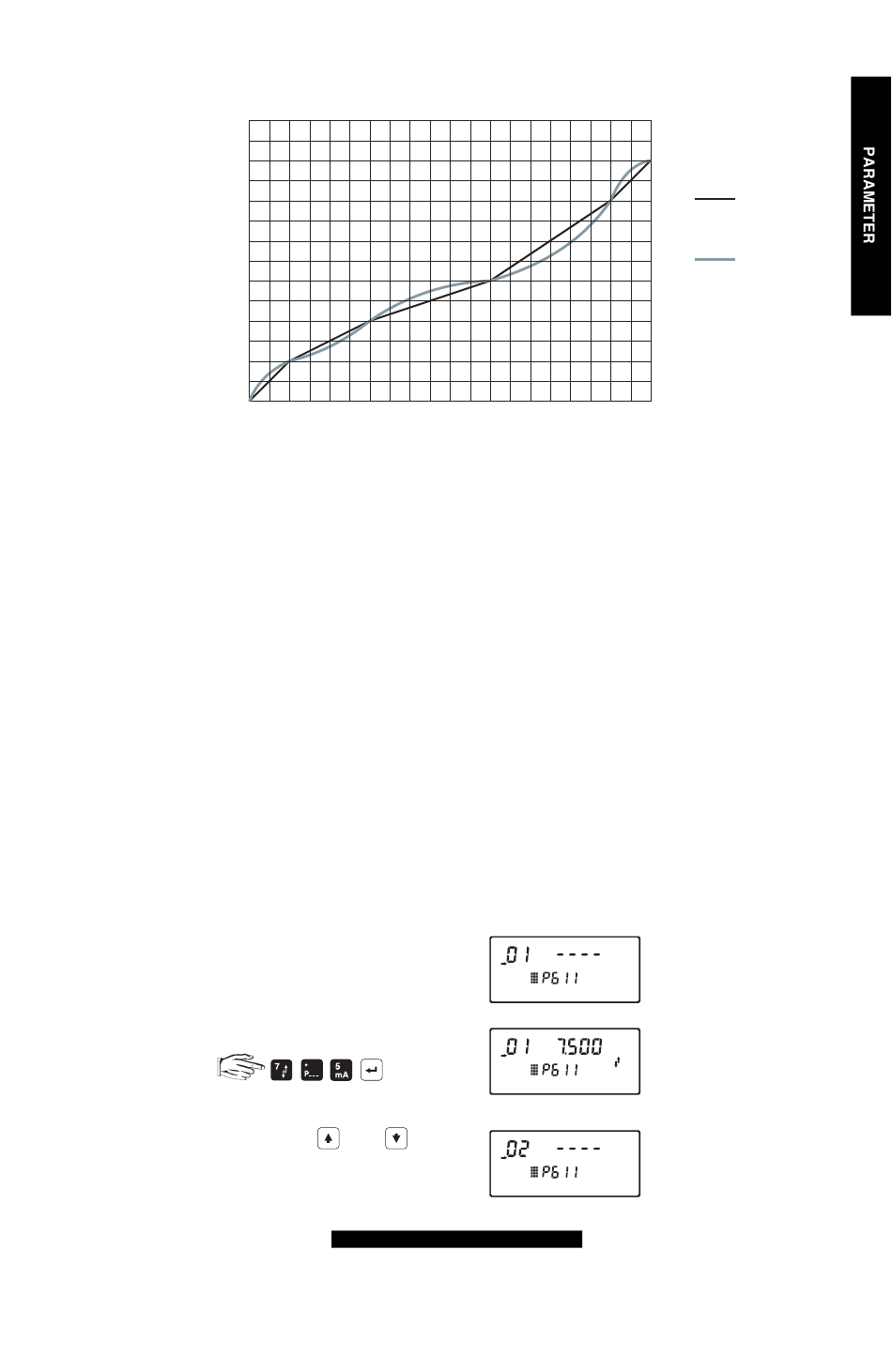

Typische Durchflußkennlinie
D
u
r
c
h
f
l
u
ß
Die Kennlinien werden durch Eingabe der Überfallhöhe (P610) und der
entsprechenden Durchflußmenge (P611) erstellt. Diese Werte erhalten Sie
entweder aus empirischen Messungen oder den Herstellerangaben. Je größer
die Anzahl der Stützpunkte, desto genauer die Messung des Durchflusses.
Wählen Sie die Stützpunkte (maximal 11) an Stellen, die eine hohe
Nicht-Linearität aufweisen.
P610 (G) STÜTZPUNKTE ÜBERFALLHÖHE
Eingabe der Stützpunkte für die Überfallhöhe* mit bekanntem Durchfluß.
Werte: 0.000 bis 9999
P611 (G) DURCHFLUßMENGE AN STÜTZPUNKTEN
Eingabe der Durchflußmenge*, die jedem eingegebenen Stützpunkt für die
Überfallhöhe entspricht.
Werte: 0.000 bis 9999
*
Eingabe eines Stützpunktes für die Überfallhöhe / Durchflußmenge . . .
Eingabe gewünschter Wert
Scrollzugriff (
direkter Zugriff auf den
gewünschten Stützpunkt.
Siehe Kapitel Technische Beschreibung
für weitere Informationen zur Auswahl der Stützpunkte.
PL-507-3
Überfallhöhe
oder ) oder
TECHNISCHE BESCHREIBUNG
117
linear
gekrümmt
z.B. Durchflußmenge,
Stützpunkt 1,
leer
z.B. 7.5
z.B. Stützpunkt 2
Durchflußberechnung
