Milltronics HydroRanger Plus Betriebsanleitung Seite 15

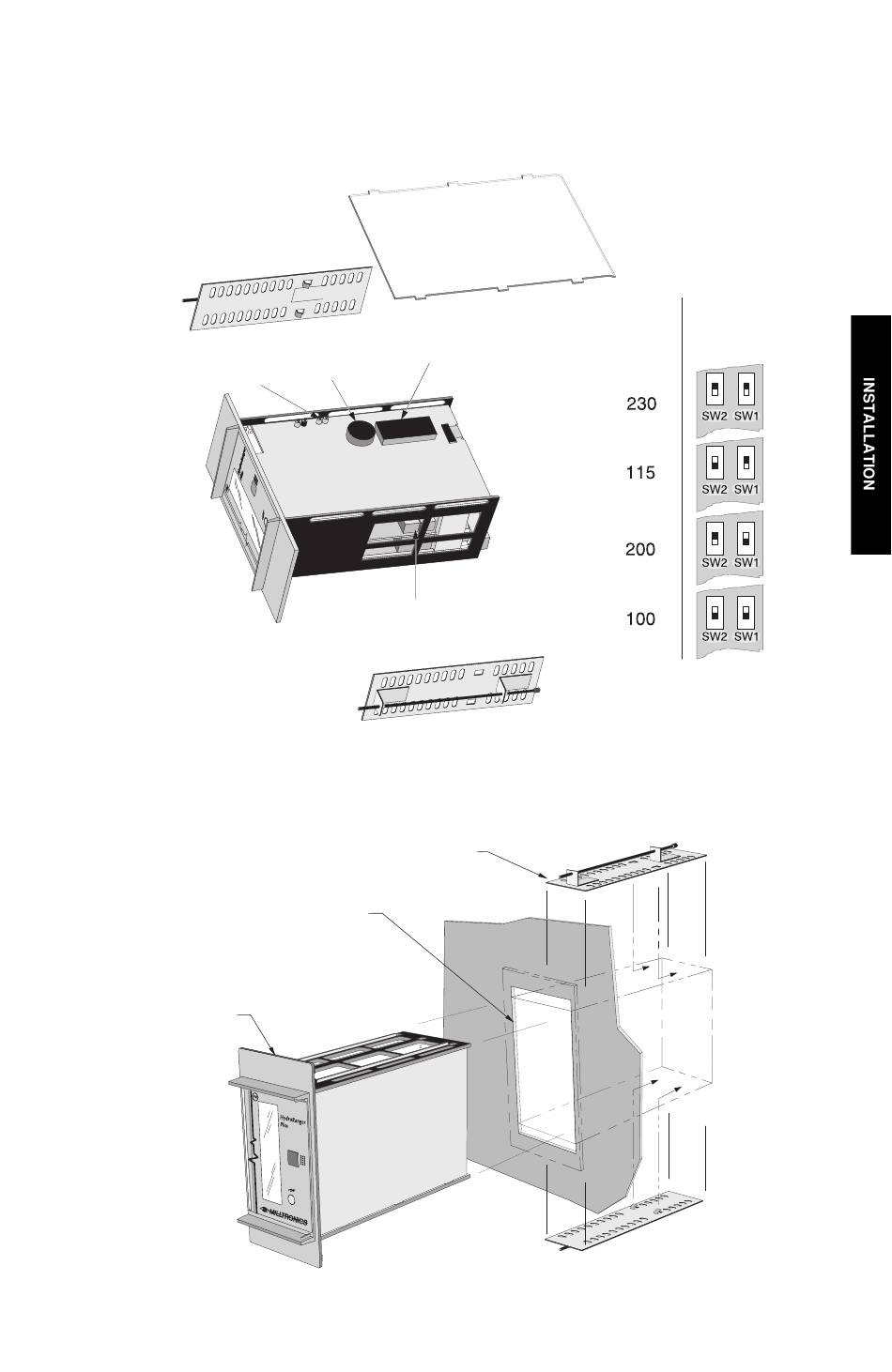

SCHALTTAFEL EINBAU
Spannungsauswahl
1. Einstellung der Schalter zur Spannungsauswahl.
Oszilloskop-
anschlüsse
Installation
1. Den HYDRO+ in die Schalttafel-Öffnung einschieben.
2. Halterungen oben und unten am HYDRO+ Gehäuse einhaken.
Maße des Ausschnitts
68 + 0.7 mm x 138 + 1.0 mm
(2.68 + 0.03" x 5.43 + 0.04")
DIN 43700
72 x 144
PL-507-3
EPROM
Zeituhr
Schalter zur
Spannungs-
auswahl
Halterung
(oben und unten)
15
Schalter zur
Versorgungs-
Spannungs-
spannung
auswahl
(AC)
