VOLUMENBERECHNUNG

In manchen Fällen wird die Angabe des Flüssigkeitsvolumens in einem Behälter oder
das verfügbare Behältervolumen benötigt.
Der HYDRO+ ermöglicht eine Volumenberechnung mit minimalem Programmierungs-
aufwand. Versichern Sie sich, daß der Meßbereich (P006) auf den Abstand von der
Sensorsendefläche bis zum Behälterboden und die Meßspanne (P007) vom
Behälterboden bis zur Decke eingestellt ist.

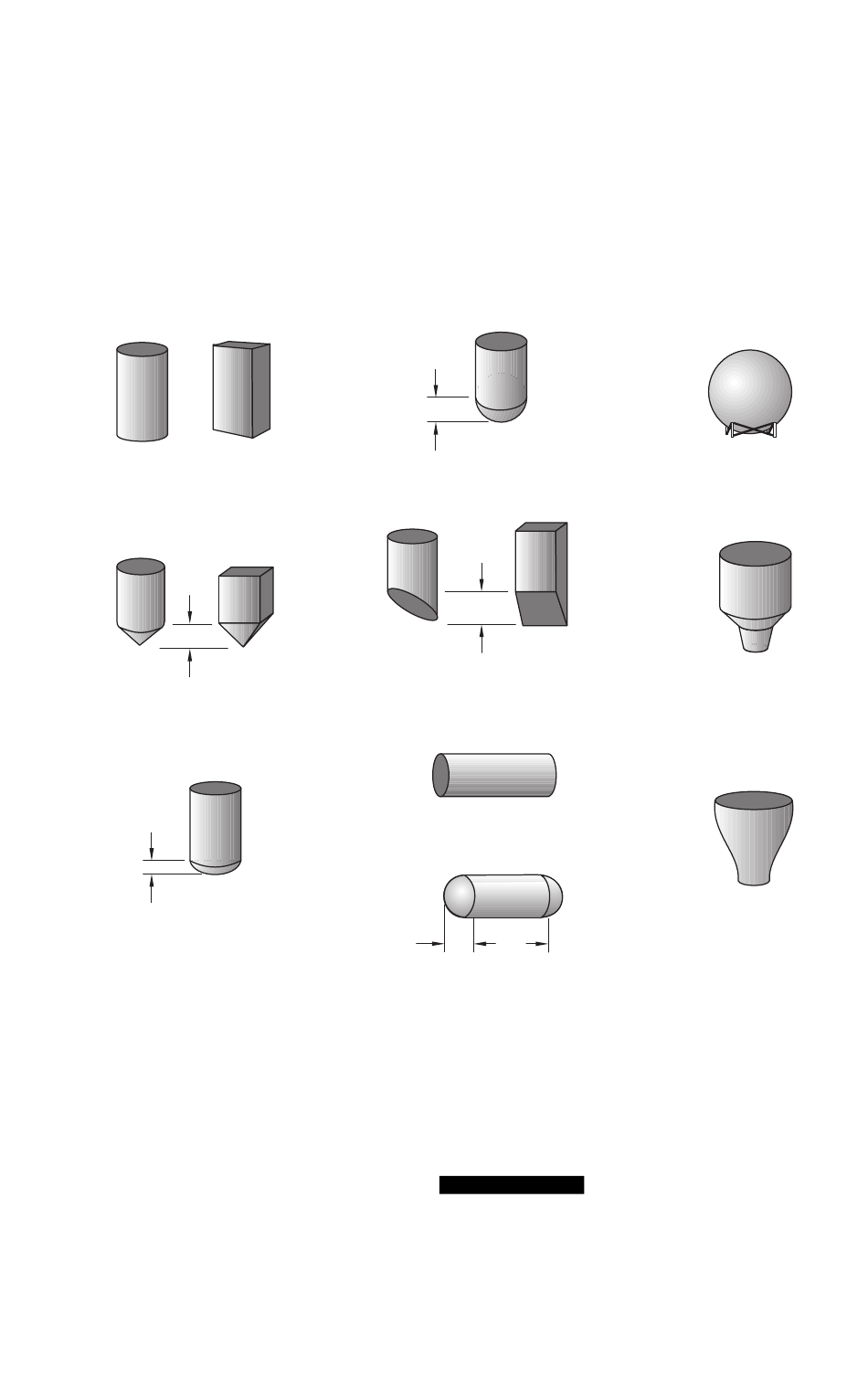

flacher, ebener Boden
oder
1 =
konischer / Pyramidenboden
oder
2 =
A
Parabolischer Boden
3 =
A
RELAISANSCHLUß
Schließen Sie die Relais wie im Beispiel Alarm-/Steuerfunktionen an.
Versichern Sie sich, daß das zu messende Material einen Mindestabstand von 0,33 m
zur Sensorsendefläche einhält, (siehe Kapitel INSTALLATION Sensor).
Die Relaisprogrammierung wird durch die Volumenberechnung nicht beeinflußt.
PL-507-3
halbkugelförmiger Boden
4 =
A
flacher Schrägboden
oder
5 =
A
flache Enden
6 =
Parabolenden
7 =
A
INSTALLATION
54
8 =
9 =
10 =
L
Kugel
Universal
linear
Universal
gekrümmt
