Installation
Die Auslegung des HYDRO+ Gehäuses für Wandmontage erlaubt ein schnelles
Entfernen der Elektronik zur Bohrung und Montage des Gehäuses.

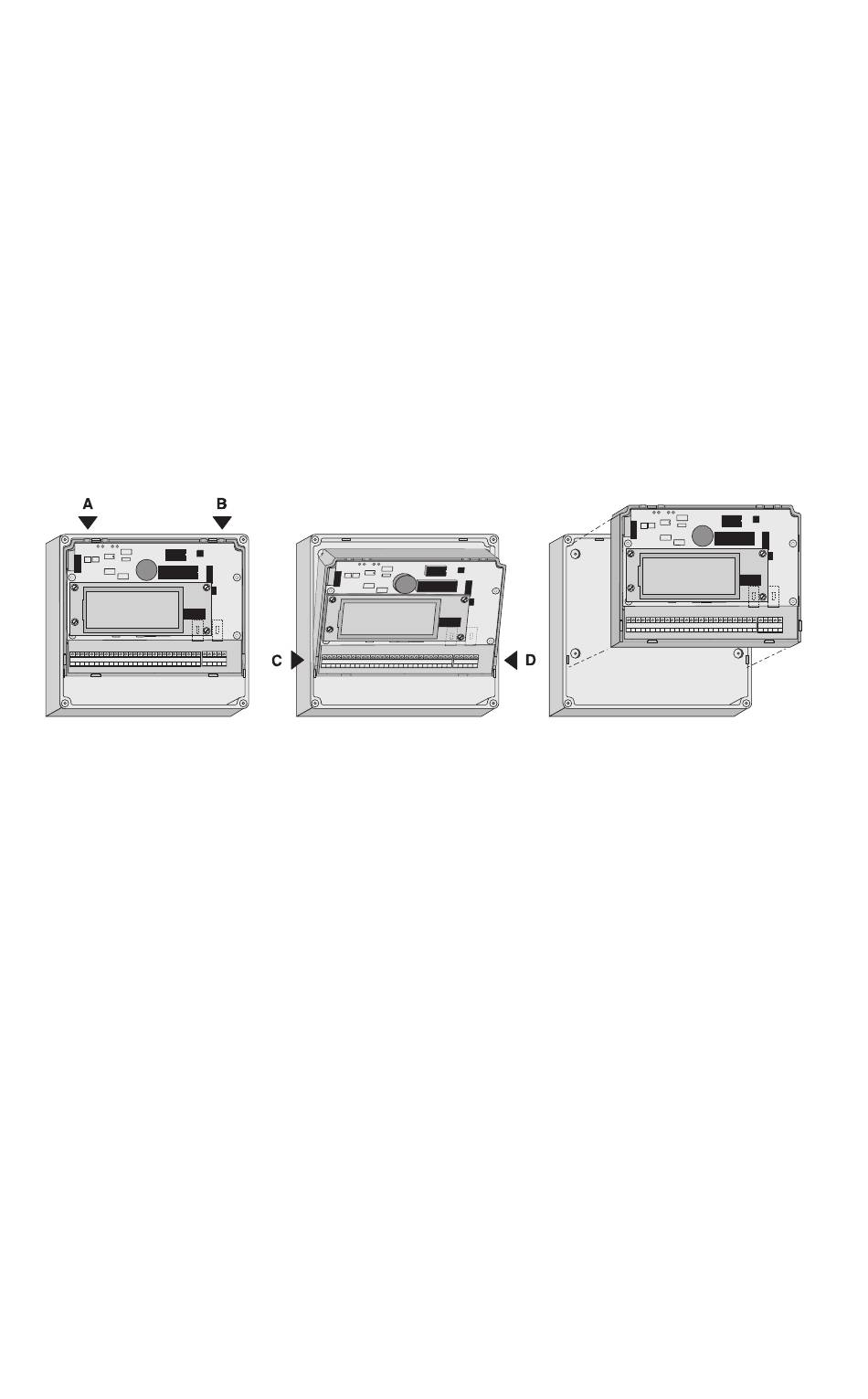

1. Den HYDRO+ Gehäusedeckel entfernen (4 selbstsichernde Schrauben).
2. Bei geöffnetem Gehäuse Stecker A und B hinunterdrücken.
3. Zum Herausnehmen der Elektronik auf Stecker C und D drücken.
4. Die gewünschte Anzahl an Bohrungen zur Kabeleinführung vornehmen.
5. Das Gehäuse an der gewünschten Stelle befestigen (4 Montagelöcher
vorgesehen).
6. Kabelverschraubungen unter Beachtung der Schutzart, ohne Gewalt-
anwendung anbringen.
7. Die Elektronik wieder ins Gehäuse einsetzen und einrasten.
